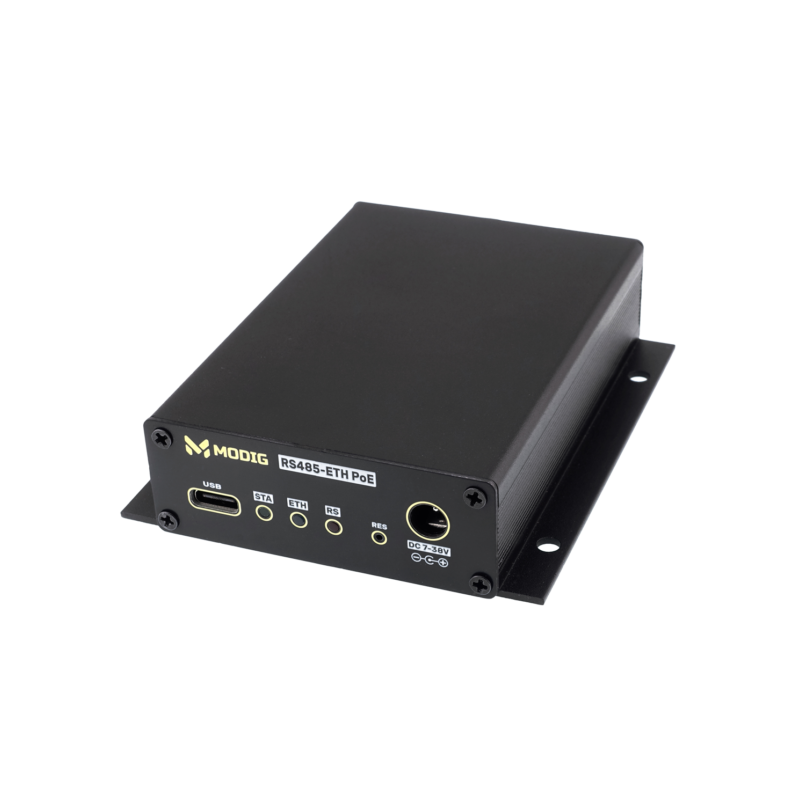

Widok główny
search
  • Widok główny
  • Widok główny (odwrócony)
  • Pełny zestaw
ID: 1199318
5902186334939
178,42 zł
Brutto

145,06 zł Netto

Przemysłowy konwerter magistrali RS485 do Ethernet wyposażony w zasilanie PoE zgodne ze standardem IEEE 802.3af/at. Urządzenie umożliwia integrację systemów wykorzystujących interfejs RS485 z sieciami Ethernet, oferując transmisję do 1 Mbps, komunikację TCP i UDP, izolację galwaniczną 1 kV oraz konfigurację za pomocą wbudowanego interfejsu WWW. Obsługa zasilania PoE pozwala na jednoczesne przesyłanie danych i zasilania przez pojedynczy przewód sieciowy. MODIG MD12003

24h
Dostępny
Dostępna ilość: 97

Opis

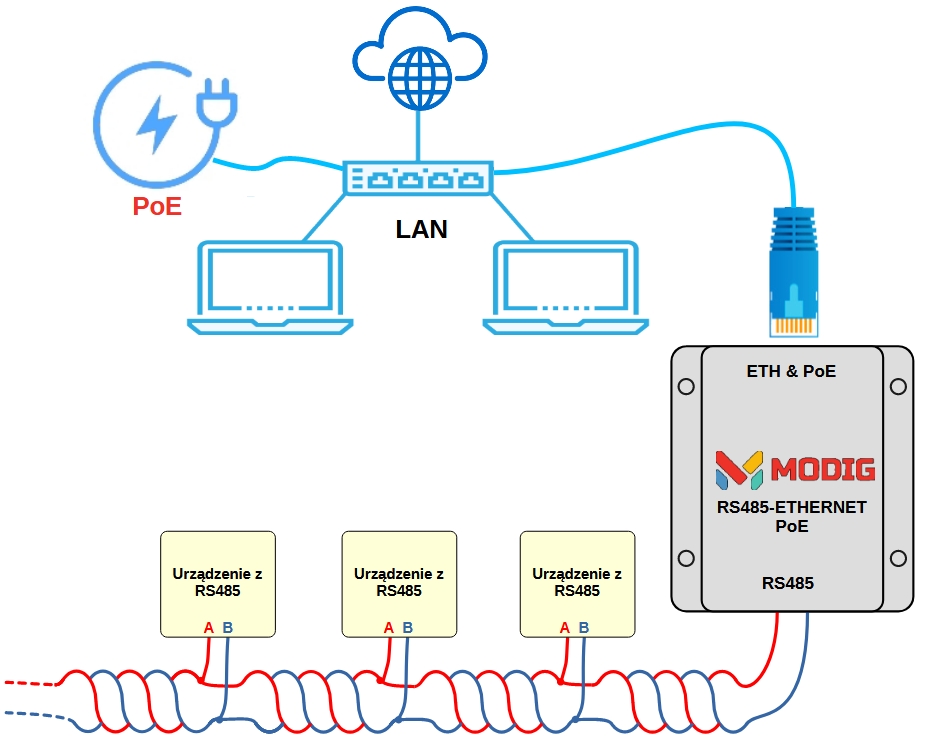

Przemysłowy konwerter przeznaczony do dwukierunkowej transmisji danych pomiędzy magistralą RS485 a siecią Ethernet. Konstrukcja umożliwia integrację sterowników PLC, urządzeń telemetrycznych, systemów pomiarowych, automatyki budynkowej oraz urządzeń przemysłowych wykorzystujących komunikację RS485 z infrastrukturą sieciową opartą na Ethernet. Komunikacja realizowana jest za pośrednictwem interfejsu RJ45 10/100 Mbps Full Duplex z obsługą protokołów TCP i UDP.


Interfejs RS485 wyposażono w pełną separację galwaniczną 1 kV, zabezpieczenia przeciwprzepięciowe oraz konfigurowalny rezystor terminujący 120 Ω. Urządzenie obsługuje transmisję half-duplex z prędkością od 200 bps do 1 Mbps, umożliwiając podłączenie do 64 urządzeń pracujących na jednej magistrali. Wbudowany mechanizm konwersji danych pozwala na transparentne przesyłanie ramek RS485 przez sieć Ethernet wraz z obsługą fragmentacji pakietów danych o wielkości do 4096 bajtów.

Konwerter wyposażono w złącze śrubowe Phoenix Contact MC 3,81 mm z wyprowadzeniami A+, B-, GND oraz TERM, port RJ45 oraz interfejs USB-C wykorzystywany do diagnostyki, konfiguracji i aktualizacji oprogramowania. Konfiguracja odbywa się za pomocą zabezpieczonego hasłem interfejsu WWW umożliwiającego ustawienie parametrów sieciowych oraz monitorowanie pracy urządzenia. Konstrukcja obsługuje zasilanie PoE zgodne z IEEE 802.3af/at Class 0, a dodatkowo umożliwia zasilanie napięciem 7-38 V DC lub awaryjnie przez port USB-C. Aluminiowa obudowa zwiększa odporność mechaniczną i ułatwia zastosowanie w środowiskach przemysłowych.

Właściwości

  • Przemysłowy konwerter RS485 do Ethernet
  • Zasilanie PoE zgodne z IEEE 802.3af/at Class 0
  • Interfejs sieciowy Ethernet 10/100 Mbps Full Duplex
  • Port RJ45
  • Obsługa protokołu IPv4
  • Statyczny adres IP lub DHCP
  • Konfigurowalny adres MAC
  • Tryby pracy: TCP Server, TCP Client, UDP, UDP Broadcast
  • Interfejs RS485 na złączu Phoenix Contact MC 3,81 mm
  • Wyprowadzenia RS485: A+, B-, GND, TERM
  • Komunikacja RS485 half-duplex
  • Prędkość transmisji RS485 od 200 bps do 1 Mbps
  • Obsługa do 64 urządzeń na magistrali RS485
  • Separacja galwaniczna 1 kV
  • Zabezpieczenia przeciwprzepięciowe interfejsu RS485
  • Konfigurowalny terminator 120 Ω
  • Maksymalny rozmiar ramki RS485: 4096 bajtów
  • Konfiguracja przez wbudowany interfejs WWW
  • Diagnostyka w czasie rzeczywistym przez USB lub WWW
  • Aktualizacja firmware przez USB
  • Port USB-C do diagnostyki i aktualizacji
  • Zasilanie dodatkowe: 7-38 V DC
  • Awaryjne zasilanie przez USB-C (5 V DC)
  • Aluminiowa obudowa
  • Sygnalizacja LED stanu urządzenia i transmisji
  • Temperatura pracy: od -20°C do +50°C
  • Wymiary: 92 × 80 × 25 mm

W zestawie

  • Konwerter MODIG RS485-ETHERNET PoE
  • Przewód USB-A – USB-C
