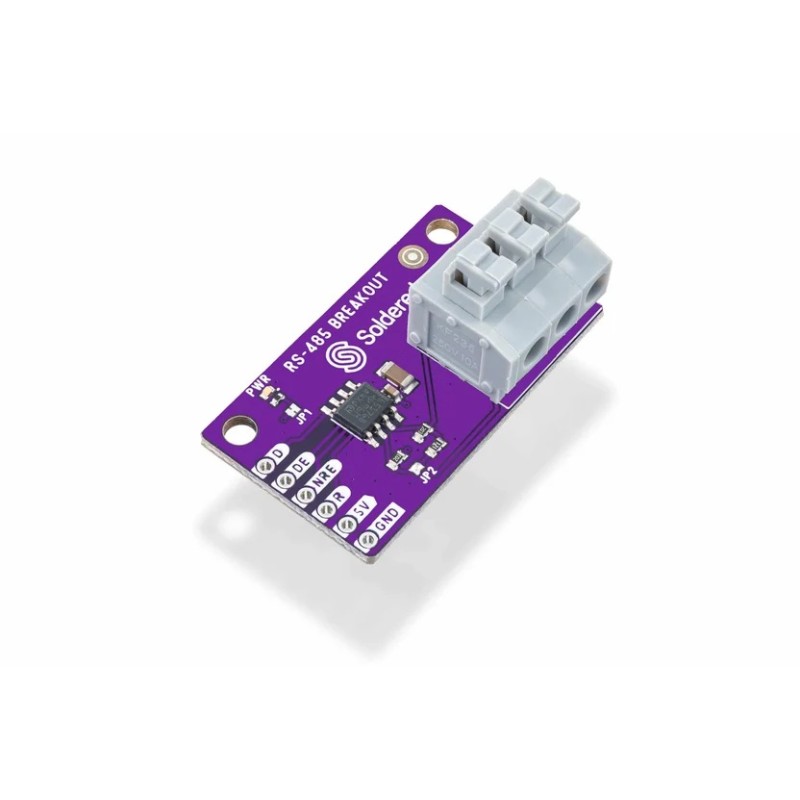

  • Widok główny
  • Transceiver RS-485 SN65176BDR 5V 20Mbps - Soldered
  • Widok od góry
  • Widok od dołu
ID: 1208270
37,11 zł
Brutto

30,17 zł Netto

Moduł transceivera RS-485 oparty na układzie SN65176BDR, przeznaczony do dwukierunkowej transmisji danych pomiędzy mikrokontrolerem a magistralą RS-485. Obsługuje transmisję z prędkością do 20Mbps i na dystansie do 1200m, a wbudowany rezystor terminujący 120Ω można dołączyć zworą JP2. Napięcie zasilania wynosi 5V. Soldered 333068

24h
Dostępny
Dostępna ilość: 5

Opis

Moduł transceivera RS-485 Transceiver breakout firmy Soldered wykorzystuje układ SN65176BDR do komunikacji pomiędzy mikrokontrolerem a magistralą RS-485. Układ przekształca sygnały logiczne po stronie mikrokontrolera na różnicowe sygnały magistrali oraz wykonuje konwersję w kierunku przeciwnym. Transmisja różnicowa zwiększa odporność komunikacji na zakłócenia, dzięki czemu moduł może pracować w automatyce, systemach sterowania, sieciach wielowęzłowych oraz instalacjach przemysłowych.

Transceiver obsługuje dwukierunkową transmisję danych z prędkością do 20Mbps. Producent podaje możliwość komunikacji na dystansie do 1200m. Rzeczywista prędkość i osiągalny dystans zależą między innymi od długości i parametrów przewodu, topologii magistrali oraz warunków pracy. Linie A i B służą do przesyłania różnicowego sygnału RS-485.

Po stronie mikrokontrolera dostępne są wyprowadzenia D dla danych kierowanych do nadajnika oraz R dla danych z odbiornika. Linie DE i NRE umożliwiają sterowanie nadajnikiem i odbiornikiem. Wbudowany rezystor terminujący 120Ω można dołączyć za pomocą zwory JP2, gdy płytka pracuje na końcu magistrali RS-485.

Moduł wymaga zasilania napięciem 5V, a producent podaje pobór prądu od 120µA do 500µA. Wymiary płytki wynoszą 38 × 22mm. Układ SN65176BDR spełnia wymagania standardów ANSI TIA/EIA-422-B oraz TIA/EIA-485-A i zawiera zabezpieczenia obejmujące ograniczenie prądowe oraz wyłączenie termiczne.

Właściwości

  • Transceiver
    • Układ: SN65176BDR
    • Standard komunikacji: RS-485
    • Dwukierunkowa transmisja danych
    • Maksymalna prędkość transmisji: 20Mbps
    • Zasięg komunikacji: do 1200m
    • Transmisja różnicowa za pomocą linii A i B
  • Wyprowadzenia i terminacja
    • D: wejście danych nadajnika
    • R: wyjście danych odbiornika
    • DE: włączenie nadajnika
    • NRE: włączenie odbiornika
    • A: nieodwracająca linia magistrali RS-485
    • B: odwracająca linia magistrali RS-485
    • Wbudowany rezystor terminujący: 120Ω
    • Dołączanie terminacji za pomocą zwory JP2
  • Zasilanie
    • Napięcie zasilania: 5V
    • Pobór prądu: 120–500µA
  • Parametry mechaniczne
    • Wymiary płytki: 38 × 22mm
    • Raster wyprowadzeń: 2,54mm
