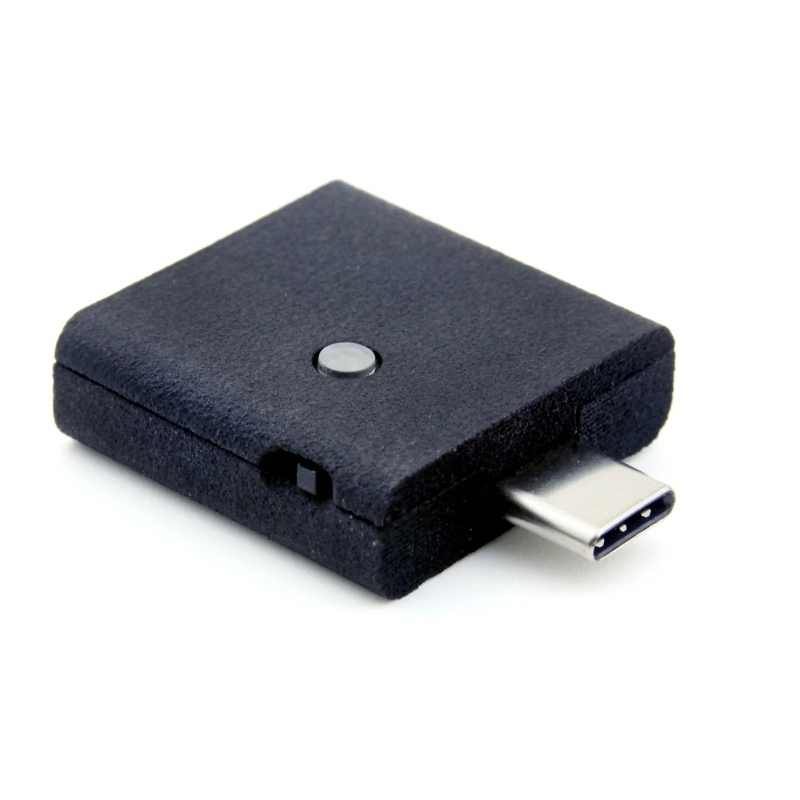

  • Widok główny
  • Płytka i elementy obudowy
  • Płytka z USB
  • Widok zestawu
ID: 1208369
165,62 zł
Brutto

134,65 zł Netto

Otwartoźródłowe narzędzie debugujące USB-C umożliwiające dostęp do UART przez linie SBU1 i SBU2 złącza USB-C. Oferuje trzy porty USB-C, poziomy logiczne 1,8V/3,3V, transmisję do 3Mbps i wirtualny port COM. Soldered 333367

Brak terminu dostawy
Obecnie brak na stanie

Opis

Otwartoźródłowe narzędzie debugujące USB-Cereal firmy Soldered umożliwia dostęp do interfejsu UART przez linie SBU złącza USB-C. Rozwiązanie nie wymaga dodatkowych pól lutowniczych, złączy debugowania ani demontażu urządzenia. Płytka pracuje pomiędzy urządzeniem testowanym a komputerem: jedno złącze USB-C służy do podłączenia urządzenia, drugie zapewnia połączenie przelotowe USB, a trzecie udostępnia interfejs debugowania jako standardowy wirtualny port COM. Konwersję USB-UART realizuje układ FTDI FT232RNQ lub stosowany zamiennie CP2102N.

W odróżnieniu od standardowego konwertera USB-UART, USB-Cereal pobiera sygnały szeregowe z linii SBU1 (TX) i SBU2 (RX), a nie z linii danych USB. Dzięki temu komunikacja UART działa niezależnie od stosu USB urządzenia docelowego i może umożliwiać odbiór komunikatów już od pierwszych etapów uruchamiania procesora, w tym z bootloadera oraz podczas wczesnego startu systemu. Warunkiem działania jest wyprowadzenie interfejsu UART urządzenia na piny SBU jego złącza USB-C.

Ręczny przełącznik pozwala wybrać poziom logiczny 1,8V lub 3,3V, dzięki czemu interfejs można dopasować do urządzenia docelowego. Maksymalna prędkość transmisji wynosi 3Mbps, a aktywność linii TX i RX sygnalizują osobne diody LED. Standardowe sterowniki FTDI i Silicon Labs zapewniają obsługę systemów Linux, macOS i Windows bez potrzeby instalowania dedykowanych narzędzi. Płytka ma trzy złącza USB-C o ustalonej orientacji, dlatego nie obsługuje odwracalnego podłączania w tej aplikacji. Projekt jest udostępniany jako sprzęt open-source na licencji Apache 2.0 i bazuje na oryginalnym projekcie Google USB-Cereal.

Właściwości

  • Typ: narzędzie debugujące USB-C / interfejs USB-UART
  • Dostęp do UART przez linie SBU złącza USB-C
  • SBU1: TX
  • SBU2: RX
  • Układ USB-UART: FTDI FT232RNQ
  • Alternatywny układ USB-UART: CP2102N
  • Maksymalna prędkość transmisji: 3Mbps
  • Poziomy logiczne: 1,8V lub 3,3V
  • Wybór poziomu logicznego: ręczny przełącznik
  • Liczba złączy USB-C: 3
  • Porty: urządzenie testowane, połączenie przelotowe, debug/host
  • Orientacja złączy USB-C: stała, nieodwracalna
  • Sygnalizacja aktywności TX i RX za pomocą diod LED
  • Obsługiwane systemy: Linux, macOS, Windows
  • Praca niezależna od stosu USB urządzenia docelowego
  • Sprzęt open-source
  • Licencja: Apache 2.0
  • Konstrukcja bazująca na oryginalnym projekcie Google USB-Cereal
  • Producent: Soldered Electronics
  • Kod produktu: 333367
