Zestaw NanoVNA Testboard Kit marki Zeenko to elastyczne narzędzie do pomiarów i testowania urządzeń RF w zastosowaniach laboratoryjnych i hobbystycznych. Dzięki czterowarstwowej konstrukcji płytki oraz licznym złączom i komponentom użytkownik może samodzielnie przygotować układ pomiarowy zgodnie z własnymi potrzebami. Idealny dla osób posiadających doświadczenie w lutowaniu i pomiarach RF.

24h
Dostępny
Dostępna ilość: 9

Opis

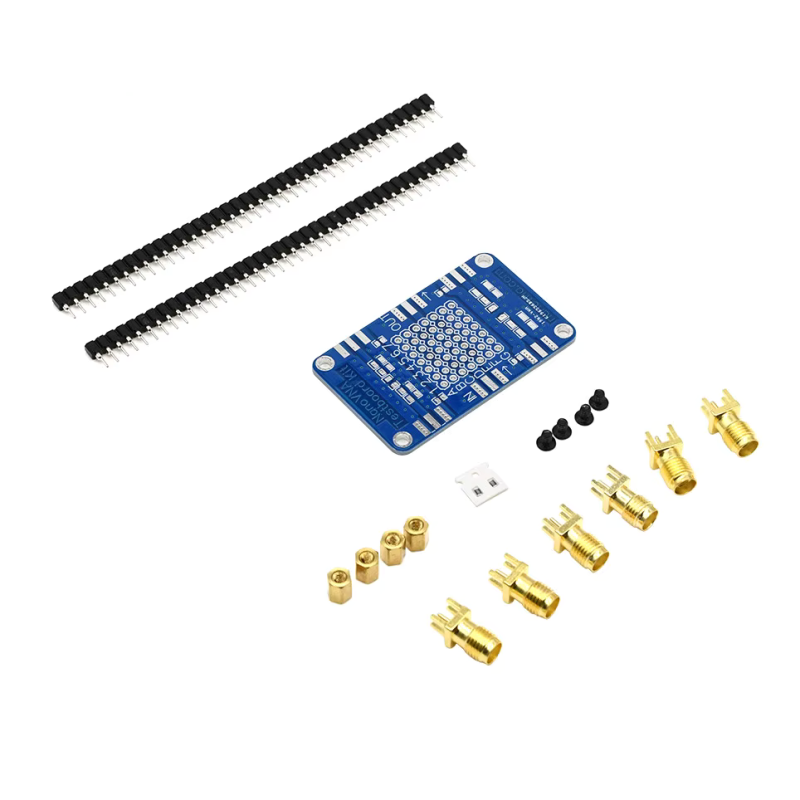

Zestaw przeznaczony do zastosowania z analizatorami sieci wektorowej (VNA), takimi jak NanoVNA lub podobnymi, umożliwia pomiary urządzeń DIP i SMT oraz testowanie układów RF w przyjazny i elastyczny sposób. Układ bazuje na czterowarstwowej płytce FR‑4, z trasą stripline w warstwie wewnętrznej oraz wypełnieniem miedzi w warstwach zewnętrznych, co poprawia odporność na niepożądane sprzężenia w porównaniu ze standardowymi płytkami dwuwarstwowymi. Zestaw zawiera kilka elementów montażowych (główna płytka testowa, złącza SMA, dystanse, śruby, pakiet rezystorów 49,9 Ω w formacie 0805 itp.). Płytka dostarczana jest bezmontażowa — użytkownik samodzielnie lutuje elementy zgodnie z potrzebami pomiarowymi.

Właściwości

  • Materiał płytki: FR‑4 4-warstwowy
  • Złącza SMA (żeńskie) – 6 sztuk
  • Dystanse miedziane Ø6 mm – 4 sztuki
  • Śruby M2,5 – 4 sztuki
  • Gniazda rzędu 40 pinów – 2 sztuki
  • Rezystory kalibracyjne 49,9 Ω (format 0805) – 2 sztuki
  • Przeznaczenie pomiarowe: pomiary S‑parametrów, testy DIP/SMT, układy RF
  • Zgodność z analizatorami sieci wektorowej: NanoVNA‑kompatybilne oraz inne VNA z odpowiednim interfejsem
  • Rozdzielczość montażu: elementy wymagają samodzielnego lutowania (bez przewodnika montażowego)
  • Zastosowanie: pomiary w torach RF, demonstracje, testy filtrów, kabli, obwodów złączowych

W zestawie

  • Płytka główna testowa
  • 6 × żeńskie gniazdo SMA
  • 4 × miedziany dystans Ø6 mm
  • 4 × śruba M2,5
  • 2 × gniazdo rzędu 40‑pin
  • 2 × rezystor 49,9 Ω w formacie 0805
