Wielosystemowy moduł GNSS w formacie HAT dla Raspberry Pi, oparty na układzie L76K, obsługujący GPS, BeiDou (BDS), GLONASS oraz QZSS, z funkcją A-GNSS, przeznaczony do precyzyjnej lokalizacji i nawigacji. Waveshare L76K GPS HAT

6 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

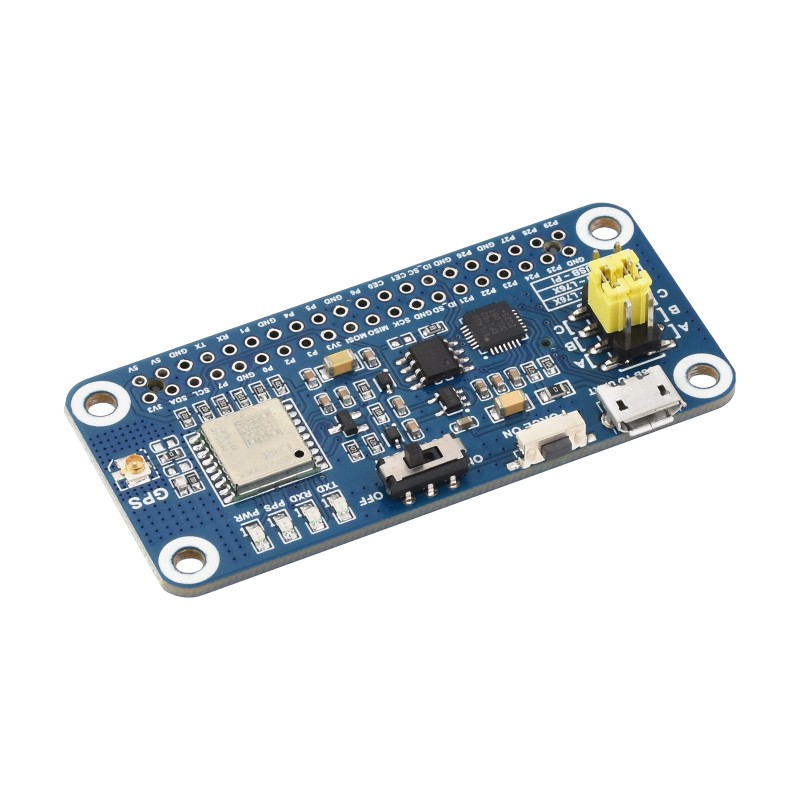

Waveshare L76K GPS HAT to zaawansowany moduł GNSS w standardzie HAT, zaprojektowany do współpracy z płytkami Raspberry Pi wyposażonymi w 40-pinowe złącze GPIO, a także kompatybilnymi platformami Jetson i RDK. Moduł umożliwia jednoczesne lub niezależne pozycjonowanie z wykorzystaniem systemów GPS, BeiDou (BDS), GLONASS oraz QZSS, co przekłada się na wysoką dokładność i niezawodność określania pozycji.

Zastosowany układ L76K (platforma AT6558R) pracuje w paśmie L1 i oferuje szybki czas pierwszego ustalenia pozycji (TTFF), szczególnie przy wykorzystaniu funkcji A-GNSS. Wbudowany wzmacniacz niskoszumowy LNA oraz filtr SAW poprawiają czułość odbioru i skutecznie redukują zakłócenia, co zapewnia stabilną pracę nawet w trudnych warunkach środowiskowych.


Moduł komunikuje się z systemem poprzez interfejs UART, z regulowaną prędkością transmisji od 4800 do 115200 bps. Na płytce znajduje się uchwyt baterii ML1220, który służy do podtrzymania danych efemeryd i umożliwia szybkie uruchamianie w trybie hot start. Wbudowane diody LED sygnalizują stan zasilania, transmisji danych oraz pracy GNSS.

L76K GPS HAT znajduje zastosowanie w projektach takich jak śledzenie pojazdów i zasobów, systemy bezpieczeństwa, aplikacje GIS, przemysłowe urządzenia mobilne, projekty IoT, a także w edukacji i prototypowaniu.


  1. Moduł L76K – główny układ GNSS odpowiedzialny za odbiór sygnałów nawigacji satelitarnej
  2. CP2102 – konwerter USB-UART
  3. CAT24C32 – pamięć EEPROM
  4. RT9193-33 – układ zasilania
  5. Przycisk konfiguracji GNSS – umożliwia konfigurację pracy modułu
  6. Przełącznik trybu czuwania (Standby) – pozwala na przejście w tryb niskiego poboru energii
  7. Diody sygnalizacyjne stanu – informują o pracy i stanie modułu

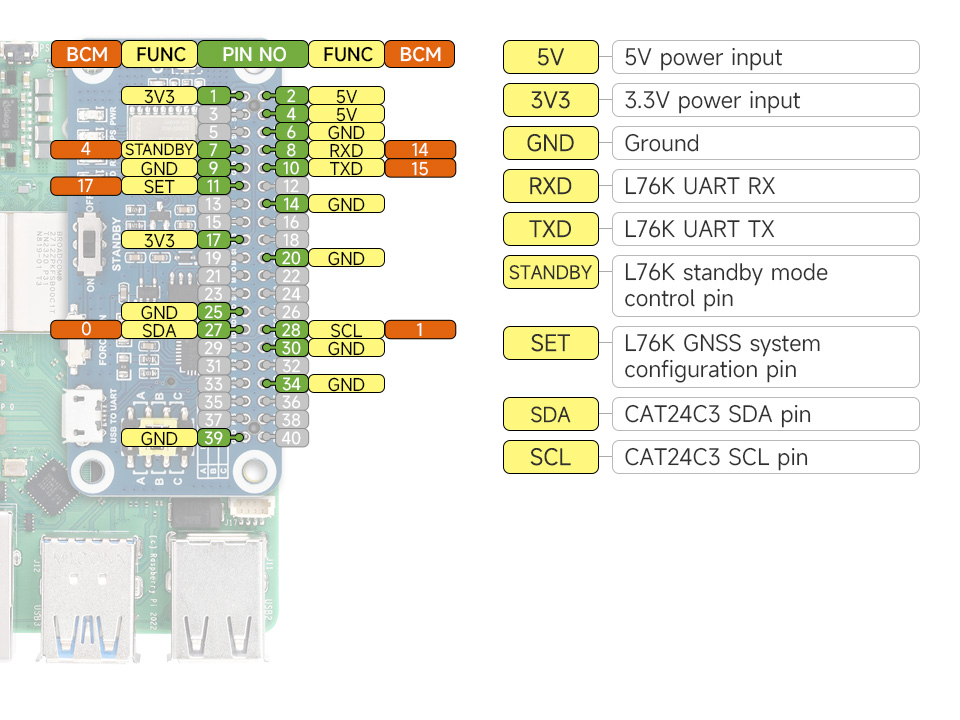

  8. Złącze GPIO 40-pin Raspberry Pi – przeznaczone do bezpośredniego podłączenia do płytek Raspberry Pi
  9. Port USB-UART – umożliwia komunikację i konfigurację modułu przez USB
  10. Złącze anteny GNSS – do podłączenia zewnętrznej anteny GNSS
  11. Uchwyt baterii – obsługuje ładowalną baterię ML1220, służącą do podtrzymania danych efemeryd oraz szybkiego uruchamiania typu hot start
  12. Zworka wyboru trybu UART: A – sterowanie modułem L76K przez USB-UART; B – sterowanie modułem L76K przez Raspberry Pi; C – dostęp do Raspberry Pi przez USB-UART

Właściwości

  • Obsługiwane systemy GNSS: GPS, BeiDou (BDS), GLONASS, QZSS
  • Funkcja A-GNSS: obsługiwana
  • Układ GNSS: L76K (AT6558R)
  • Pasmo odbioru: L1
  • Liczba kanałów: 32 kanały śledzenia / 72 kanały akwizycji
  • Czułość:
    • akwizycja: -148 dBm
    • ponowne przechwycenie: -160 dBm
    • śledzenie: -162 dBm
  • Czas TTFF:
    • zimny start: ok. 30 s (ok. 5,5 s z A-GNSS)
    • gorący start: ok. 2 s
  • Dokładność pozycji: 2,0 m CEP
  • Interfejs komunikacyjny: UART
  • Prędkość transmisji: 4800-115200 bps (domyślnie 9600 bps)
  • Częstotliwość aktualizacji: 1 Hz (domyślnie), do 5 Hz
  • Protokoły: NMEA 0183, CASIC Proprietary Protocol
  • Zasilanie: 5 V
  • Pobór prądu: < 55 mA przy 5 V (tryb ciągły)
  • Temperatura pracy: -40°C do 85°C
  • Wymiary: 65,0 x 30,5 mm
  • Masa: 0,165 kg

W zestawie

  • Moduł L76K GPS HAT x1
  • Antena GPS x1
  • Złącze pinowe 2x20 x1
  • Przewód USB Type-A do Micro-B x1
  • Zestaw śrub montażowych
