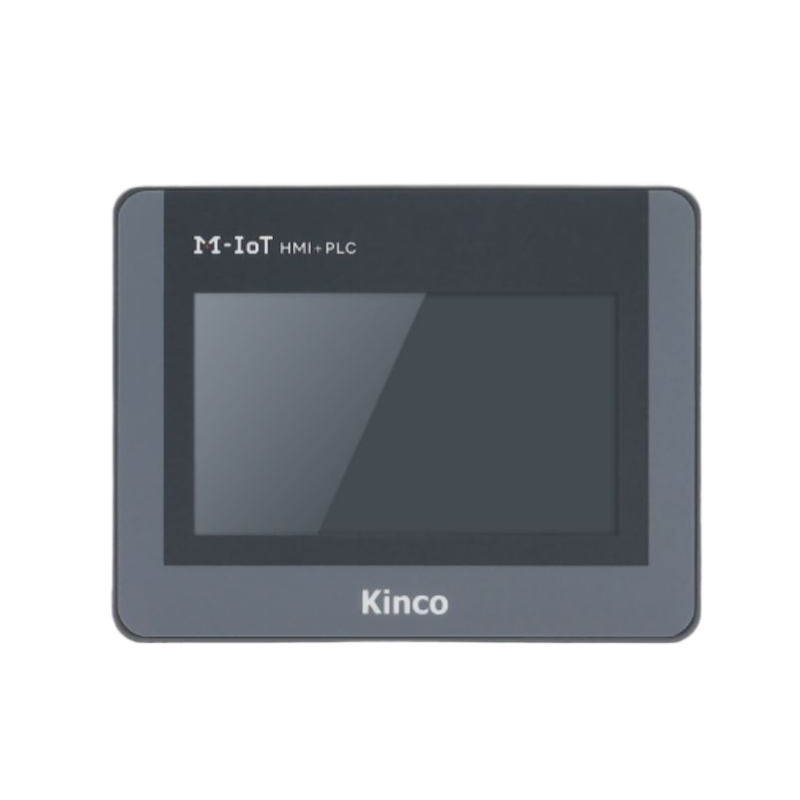

Panel operatorski HMI 4,3" TFT 480x272 z wbudowanym sterownikiem PLC, 10 wejść DI 24VDC, 10 wyjść DO 24VDC, 4xDIO, 2 wejścia AI, 1 wyjście AO, 2xRS485, RS232, Ethernet, USB, obsługa do 8 modułów KS. Kinco MK043E-27DT

4 tyg.
Produkt dostępny na zamówienie

Opis

Kinco MK043E-27DT to zintegrowany panel operatorski HMI z wbudowanym sterownikiem PLC przeznaczony do zastosowań przemysłowych wymagających kompaktowych wymiarów i elastycznej konfiguracji wejść i wyjść. Urządzenie wyposażono w wyświetlacz 4,3" TFT o rozdzielczości 480 x 272 px oraz rezystancyjny panel dotykowy, umożliwiający wygodną obsługę interfejsu w środowisku przemysłowym.

Moduł pracuje z zasilaniem 24 V DC i wykorzystuje procesor RISC 700 MHz oraz pamięć 128 MB Flash + 64 MB DDR2. Obsługuje platformę M-IoT, co umożliwia zdalne wgrywanie i pobieranie programu, komunikację PLC przez sieć, monitorowanie VNC oraz zarządzanie urządzeniem. Część PLC oferuje 10 wejść cyfrowych 24 V DC, 10 wyjść cyfrowych tranzystorowych 24 V DC, 4 konfigurowalne kanały DIO, 2 wejścia analogowe oraz 1 wyjście analogowe. Konstrukcja umożliwia rozbudowę o maksymalnie 8 modułów rozszerzeń serii KS, co pozwala dopasować system do wymagań aplikacji automatyki, sterowania ruchem, systemów pakowania, dozowania oraz linii produkcyjnych.

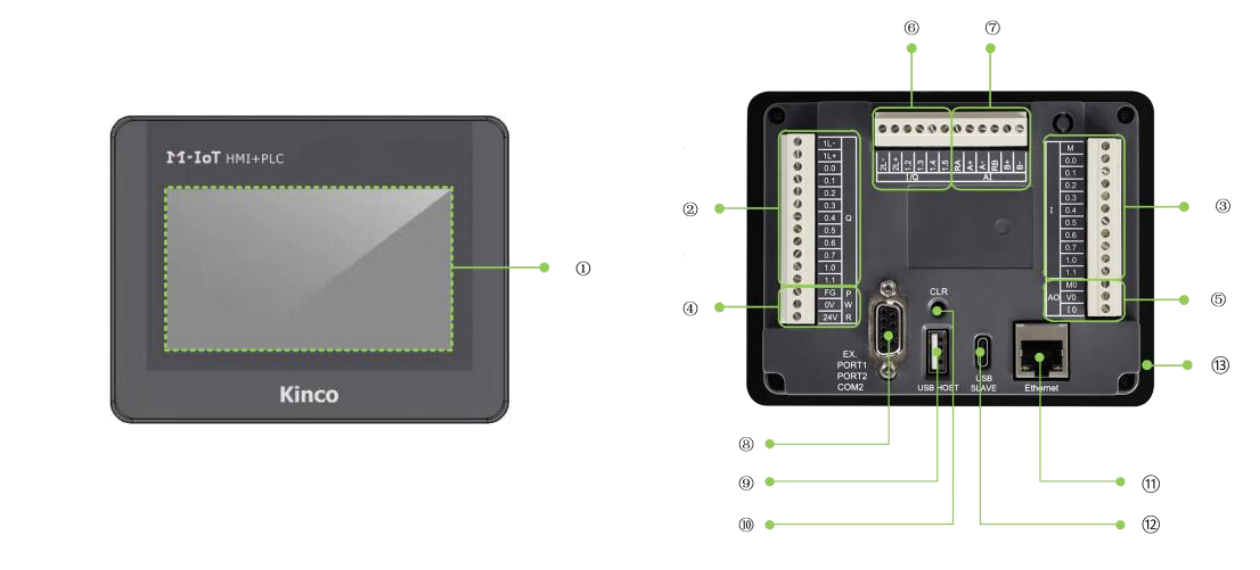

  1. Wyświetlacz i panel dotykowy LCD - obszar wyświetlania i obsługi dotykowej

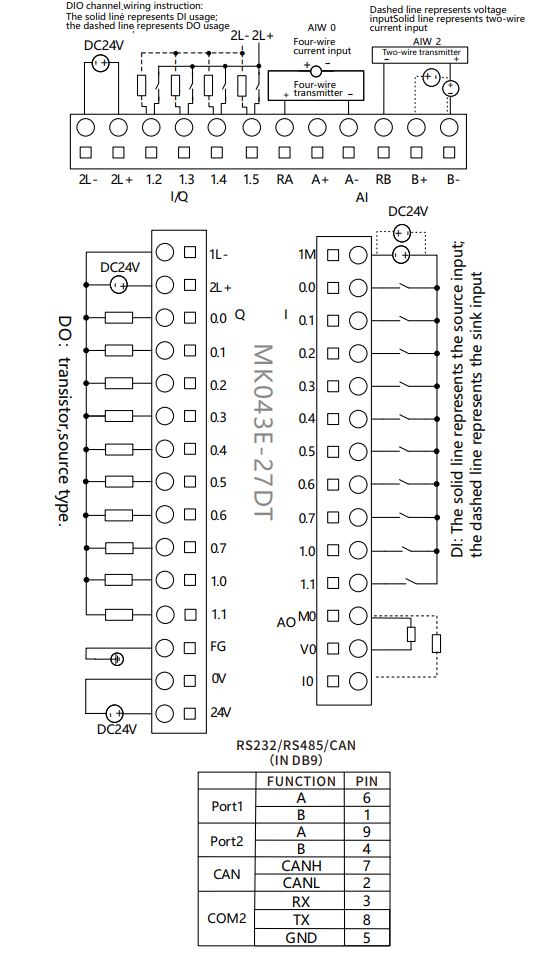

  2. Złącze wyjść cyfrowych - do podłączania sygnałów wyjściowych cyfrowych, zaciski śrubowe, listwa odłączana
  3. Złącze wejść cyfrowych - do podłączania sygnałów wejściowych cyfrowych, zaciski śrubowe, listwa odłączana
  4. Złącze zasilania - podłączenie zasilania 24 V DC
  5. Złącze wyjść analogowych - do podłączania sygnałów wyjściowych analogowych, zaciski śrubowe, listwa odłączana
  6. Złącze DIO - w zależności od sposobu podłączenia może pracować jako wejście DI, wyjście DO lub w trybie mieszanym, zaciski śrubowe, listwa odłączana
  7. Złącze wejść analogowych - do podłączania sygnałów wejściowych analogowych, zaciski śrubowe, listwa odłączana
  8. Interfejs DB9 - obsługa 2 x RS485 (Port1, Port2) oraz modułów rozszerzeń KS
  9. Interfejs USB Host - interfejs HMI do podłączania urządzeń peryferyjnych, takich jak pamięci masowe, klawiatura lub mysz
  10. Przycisk CLR - fizyczny przycisk kasowania programu PLC
  11. Interfejs Ethernet - połączenie komunikacyjne Ethernet, umożliwia podłączenie do komputera PC w celu podglądu informacji HMI oraz wgrywania programu konfiguracyjnego
  12. Interfejs USB Slave - połączenie z komputerem PC w celu podglądu informacji MK oraz wgrywania programu PLC i konfiguracji HMI
  13. Uszczelka - zapobiega przedostawaniu się kurzu i drobnych cząstek do szczeliny montażowej, możliwość demontażu uszczelki

Właściwości

  • Procesor: RISC 700 MHz
  • Zasilanie: 24 V DC
  • Zakres napięcia zasilania: 20,4 – 28,8 V DC
  • Pobór mocy: około 8 W
  • Wyświetlacz: 4,3" TFT
  • Rozdzielczość: 480 x 272 px
  • Liczba kolorów: 256 K
  • Jasność: 400 cd/m2
  • Panel dotykowy: 4-przewodowy rezystancyjny
  • Wejścia cyfrowe: 10 x 24 V DC
  • Wyjścia cyfrowe: 10 x 24 V DC tranzystorowe
  • Kanały DIO: 4 x 24 V DC konfigurowalne DI/DO
  • Wejścia analogowe: 2 x napięciowe/prądowe
  • Wyjścia analogowe: 1 x napięciowe/prądowe
  • Szybkie liczniki: 4 x do 50 kHz
  • Szybkie wyjścia impulsowe: 4 x do 50 kHz
  • Porty komunikacyjne PLC: 2 x RS485 do 115,2 kbps
  • Port RS232: 1 x
  • Ethernet: 10/100 M
  • Port programowania: USB Slave
  • Port USB Host: 1 x
  • Pamięć Flash: 128 MB
  • Pamięć RAM: 64 MB DDR2
  • Pamięć receptur: 256 KB + RTC
  • Obsługa modułów rozszerzeń: do 8 x seria KS

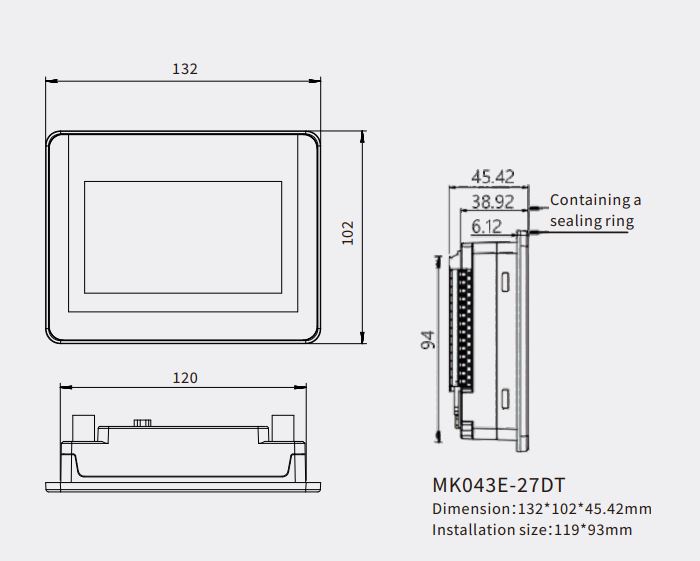

  • Wymiary: 132 x 102 x 45,42 mm
  • Wymiary otworu montażowego: 119 x 93 mm
