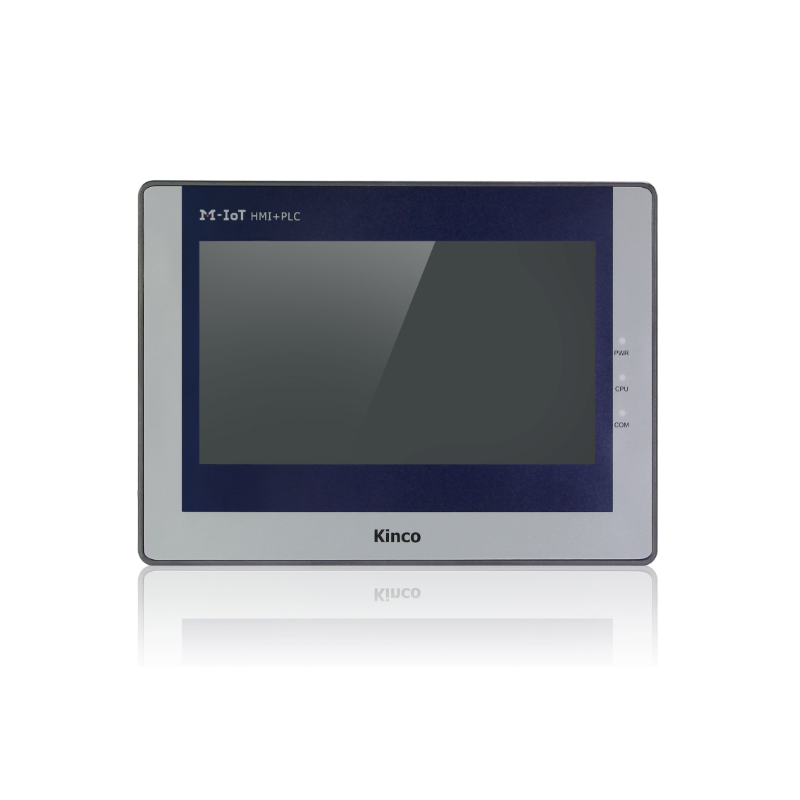

Panel operatorski HMI 7" TFT 800x480 z wbudowanym sterownikiem PLC, 16 wejść DI 24VDC, 14 wyjść DO 24VDC, 2 wejścia AI, 1 wyjście AO, 2xRS485, Ethernet, USB, obsługa do 8 modułów rozszerzeń KS. Kinco MK070E-33DT

4 tyg.
Produkt dostępny na zamówienie

Opis

Kinco MK070E-33DT integruje panel operatorski HMI z wyświetlaczem 7" TFT oraz sterownik PLC w jednej obudowie przeznaczonej do montażu panelowego. Urządzenie pracuje z zasilaniem 24 V DC i obsługuje funkcje M-IoT, umożliwiając zdalne wgrywanie i pobieranie programu, komunikację PLC przez sieć, monitorowanie przez VNC oraz zarządzanie urządzeniem w środowiskach przemysłowych.

Część HMI wykorzystuje procesor RISC 700 MHz oraz pamięć 128 MB Flash + 64 MB DDR2, zapewniając obsługę rozbudowanych projektów wizualizacji tworzonych w środowisku DTools. Panel wyposażono w 4-przewodowy rezystancyjny ekran dotykowy oraz interfejs Ethernet 10/100 M. Część PLC oferuje 16 cyfrowych wejść 24 V DC, 14 cyfrowych wyjść tranzystorowych 24 V DC, 2 wejścia analogowe oraz 1 wyjście analogowe z obsługą sygnałów napięciowych i prądowych. Konstrukcja umożliwia rozbudowę o maksymalnie 8 modułów rozszerzeń serii KS, co pozwala dopasować konfigurację do wymagań aplikacji automatyki, sterowania ruchem, systemów dozowania, pakowania i linii produkcyjnych.

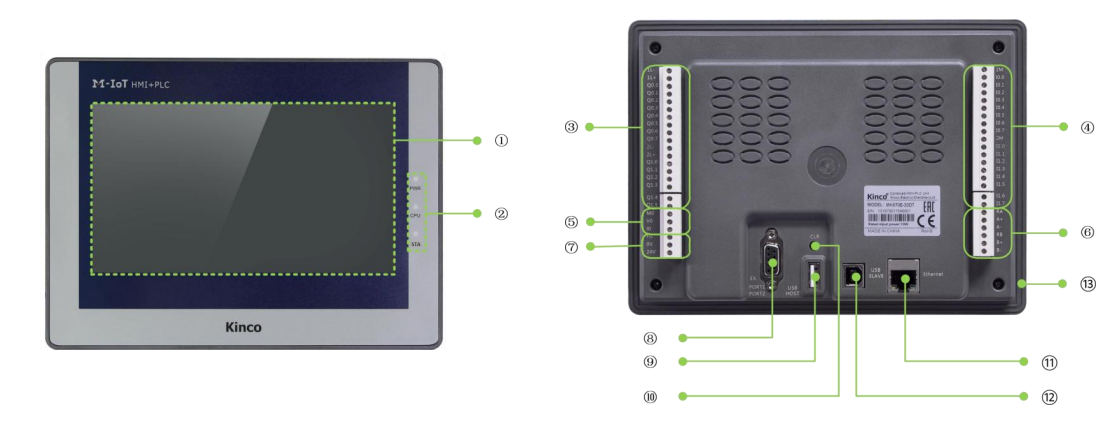

  1. Wyświetlacz i panel dotykowy LCD - obszar wyświetlania i obsługi dotykowej
  2. Kontrolka statusu - sygnalizuje aktualny stan pracy MK
  3. Złącze wyjść cyfrowych - do podłączania sygnałów wyjściowych cyfrowych, zaciski śrubowe, listwa odłączana
  4. Złącze wejść cyfrowych - do podłączania sygnałów wejściowych cyfrowych, zaciski śrubowe, listwa odłączana
  5. Złącze wyjść analogowych - do podłączania sygnałów wyjściowych analogowych, zaciski śrubowe, listwa odłączana
  6. Złącze wejść analogowych - do podłączania sygnałów wejściowych analogowych, zaciski śrubowe, listwa odłączana
  7. Złącze zasilania - podłączenie zasilania 24 V DC
  8. Interfejs DB9 - obsługa 2 x RS485 (Port1, Port2) oraz modułów rozszerzeń KS
  9. Interfejs USB Host - interfejs HMI do podłączania urządzeń peryferyjnych, takich jak pamięci masowe, klawiatura lub mysz
  10. Przycisk CLR - fizyczny przycisk kasowania programu PLC
  11. Interfejs Ethernet - połączenie komunikacyjne Ethernet, umożliwia podłączenie do komputera PC w celu podglądu informacji HMI oraz wgrywania konfiguracji
  12. Interfejs USB Slave - połączenie z komputerem PC w celu podglądu informacji MK oraz wgrywania programu PLC i konfiguracji HMI
  13. Uszczelka - zapobiega przedostawaniu się kurzu i drobnych cząstek do szczeliny montażowej, możliwość demontażu uszczelki

Właściwości

  • Procesor: RISC 700 MHz
  • Zasilanie: 24 V DC
  • Zakres napięcia zasilania: 20,4 – 28,8 V DC
  • Pobór mocy: 10 W
  • Wyświetlacz: 7" TFT
  • Rozdzielczość: 800 x 480 px
  • Liczba kolorów: 256 K
  • Jasność: 250 cd/m2
  • Panel dotykowy: 4-przewodowy rezystancyjny
  • Wejścia cyfrowe: 16 x 24 V DC
  • Wyjścia cyfrowe: 14 x 24 V DC
  • Wejścia analogowe: 2 x napięciowe/prądowe
  • Wyjścia analogowe: 1 x napięciowe/prądowe
  • Szybkie liczniki: 4 x do 50 kHz
  • Szybkie wyjścia impulsowe: 4 x do 50 kHz (3 x 50 kHz, 1 x 10 kHz)
  • Porty komunikacyjne PLC: 2 x RS485 do 115,2 kbps
  • Ethernet: 10/100 M
  • Port programowania: USB 2.0 Slave
  • Port USB Host: 1 x
  • Pamięć programu PLC: do 4K instrukcji
  • Pamięć danych: 1 KB M + 4 KB V
  • Pamięć Flash: 128 MB
  • Pamięć RAM: 64 MB DDR2
  • Pamięć receptur: 256 KB + RTC
  • Obsługa modułów rozszerzeń: do 8 x seria KS

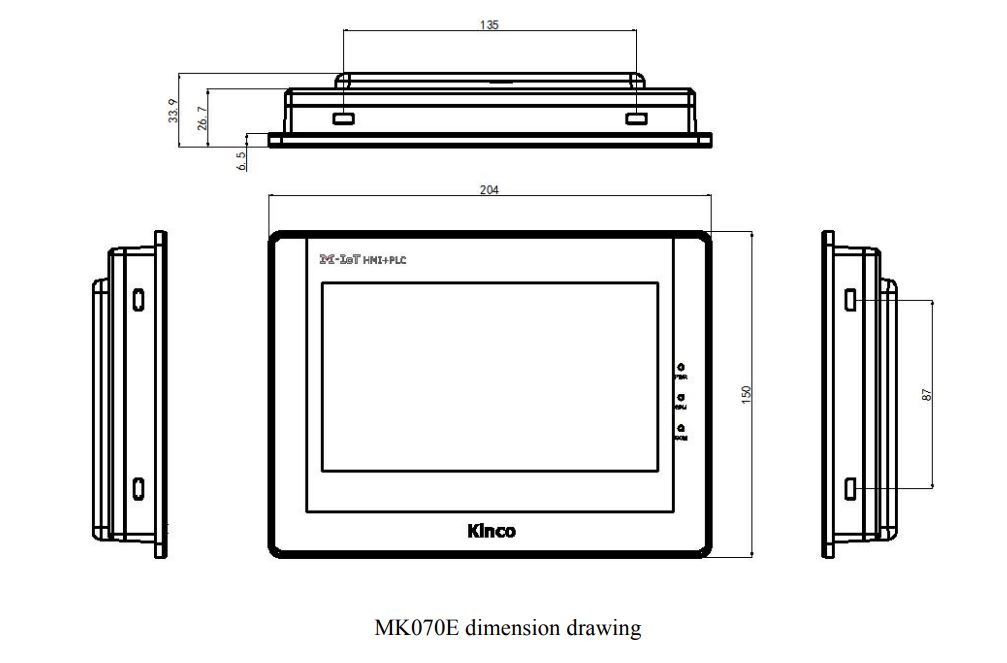

  • Wymiary: 204 x 150 x 33,9 mm
  • Wymiary otworu montażowego: 192 x 138 mm
