Izolator cyfrowy 4-kanałowy ISO6540 z izolacją galwaniczną 400 VRMS - Pololu 5740
ID: 1206769
5902186339583
11,12 zł
Brutto
9,04 zł Netto
Izolator cyfrowy 4-kanałowy oparty na układzie Texas Instruments ISO6540, umożliwiający galwanicznie izolowaną transmisję sygnałów cyfrowych z prędkością do 50 Mb/s. Moduł obsługuje cztery kanały w kierunku wejście-wyjście (4/0), zapewnia funkcjonalną izolację do 400 VRMS, niezależne zasilanie obu stron układu oraz możliwość pracy jako konwerter poziomów logicznych. Pololu 5740
Opis
Izolator cyfrowy 4-kanałowy przeznaczony jest do galwanicznego odseparowania dwóch układów elektronicznych komunikujących się za pomocą sygnałów cyfrowych. Moduł wykorzystuje układ Texas Instruments ISO6540, umożliwiając transmisję danych z prędkością do 50 Mb/s na każdym z czterech kanałów. Izolacja galwaniczna zapobiega przepływowi prądu pomiędzy stronami układu, ograniczając ryzyko uszkodzenia urządzeń wskutek różnicy potencjałów, błędnego okablowania lub zakłóceń elektrycznych.
Każda strona izolatora zasilana jest niezależnie napięciem z zakresu 1,71 V do 5,5 V, dzięki czemu moduł może pełnić również funkcję konwertera poziomów logicznych pomiędzy układami pracującymi z różnymi napięciami zasilania. Wszystkie cztery kanały przesyłają sygnał w kierunku od strony 1 do strony 2 (4 forward, 0 reverse), a w przypadku zaniku zasilania lub sygnału wejściowego wyjścia domyślnie przechodzą w stan wysoki (Default High).
Wyprowadzenia w rastrze 2,54 mm są zgodne ze standardowymi listwami goldpin i płytkami stykowymi. Płytka została wyposażona w szczelinę izolacyjną zwiększającą drogę pełzania PCB do 5,3 mm, natomiast producent deklaruje funkcjonalną izolację układu na poziomie 400 VRMS. Moduł znajduje zastosowanie w systemach automatyki, elektronice przemysłowej, mikrokontrolerach, sterownikach oraz wszędzie tam, gdzie wymagane jest bezpieczne przesyłanie sygnałów pomiędzy galwanicznie odseparowanymi obwodami.
Właściwości
- Układ scalony: Texas Instruments ISO6540
- Typ: 4-kanałowy izolator cyfrowy
- Liczba kanałów: 4 wejścia → 4 wyjścia (4/0)
- Maksymalna szybkość transmisji: 50 Mb/s na kanał
- Izolacja: funkcjonalna galwaniczna
- Napięcie izolacji roboczej: 400 VRMS
- Domyślny stan wyjść: wysoki (Default High)
- Napięcie zasilania każdej strony: od 1,71 V do 5,5 V
- Niezależne zasilanie obu stron izolatora
- Możliwość konwersji poziomów logicznych

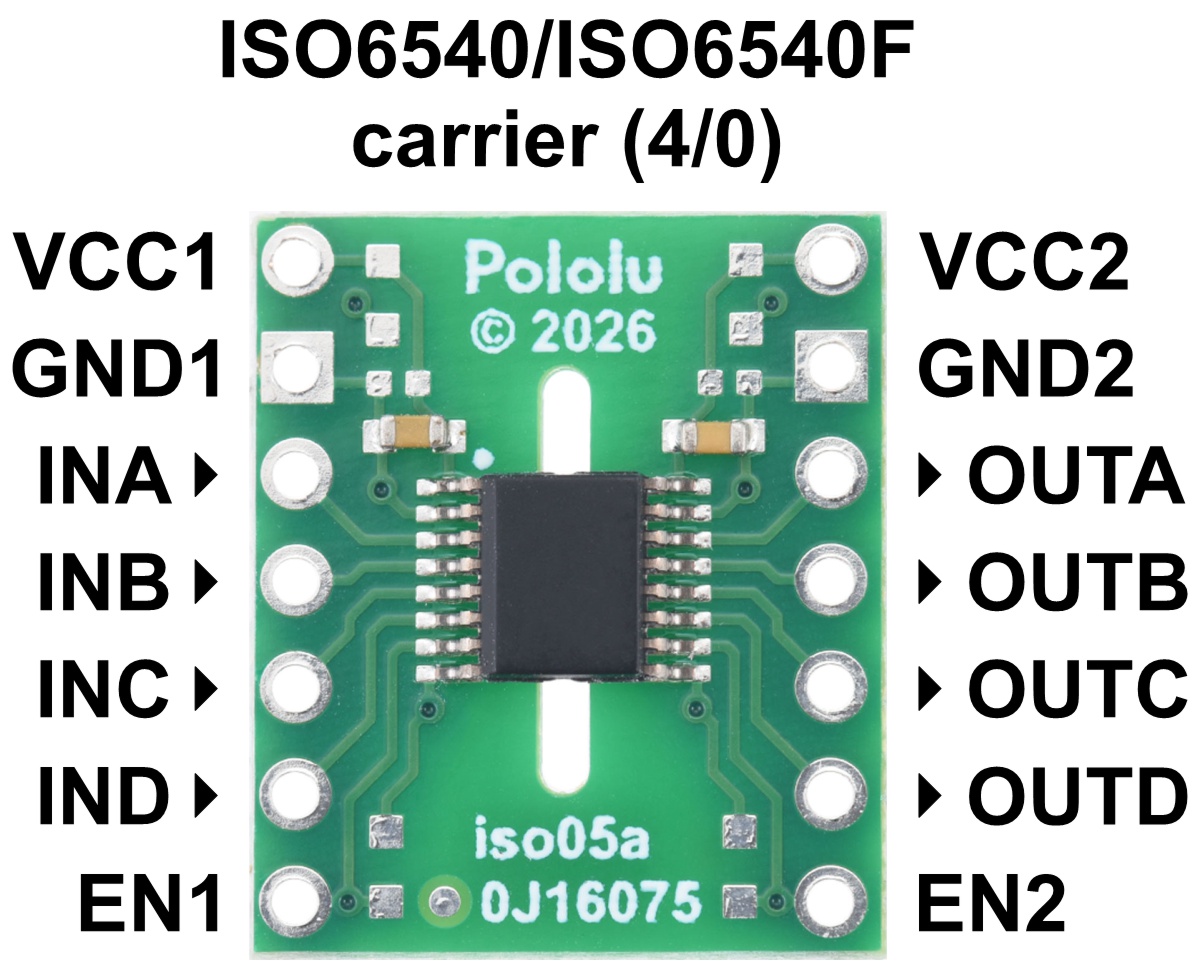

- Wejścia aktywacji wyjść: EN1, EN2
- Raster wyprowadzeń: 2,54 mm
- Minimalna droga pełzania PCB: 5,3 mm
- Wymiary: 15,2 × 17,8 × 2,8 mm
- Masa: 0,5 g
1206769
- Rysunek wymiarowy modułów izolatorów cyfrowych ISO654x 4-kanałowych (340,38 kB)
- Model 3D modułów izolatorów cyfrowych ISO654x 4-kanałowych (3,11 MB)
- Szablon otworów montażowych modułów izolatorów cyfrowych ISO654x 4-kanałowych (213,52 kB)

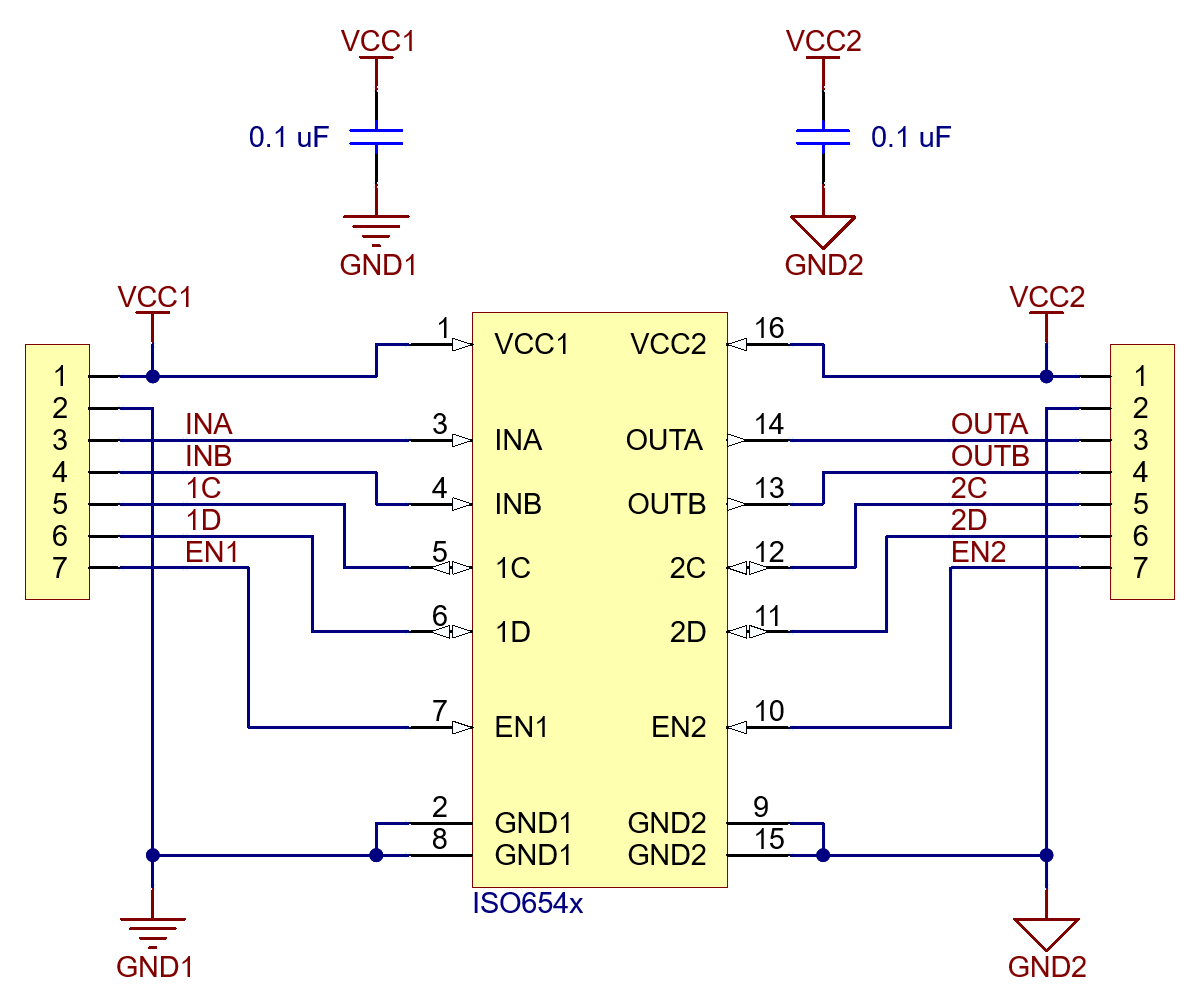

- Schemat elektryczny - png (87,71 kB)
- Karta produktu TI ISO654x (datasheet)
