2-kanałowy izolator cyfrowy ISO6520 z izolacją galwaniczną 450 VRMS - Pololu 5746
ID: 1206763
5902186339569
8,56 zł
Brutto
6,96 zł Netto
Izolator cyfrowy2-kanałowy oparty na układzie Texas Instruments ISO6520, umożliwiający galwanicznie izolowaną transmisję sygnałów cyfrowych z prędkością do 50 Mb/s. Moduł obsługuje dwa kanały w kierunku wejście-wyjście (2/0), zapewnia funkcjonalną izolację do 450 VRMS, niezależne zasilanie obu stron układu oraz możliwość pracy jako konwerter poziomów logicznych. Pololu 5746
Opis
Izolator cyfrowy 2-kanałowy przeznaczony jest do galwanicznego odseparowania dwóch układów elektronicznych komunikujących się za pomocą sygnałów cyfrowych. Moduł wykorzystuje układ Texas Instruments ISO6520, umożliwiając transmisję danych z prędkością do 50 Mb/s na każdym z dwóch kanałów. Izolacja galwaniczna zapobiega przepływowi prądu pomiędzy stronami układu, ograniczając ryzyko uszkodzenia urządzeń wskutek różnicy potencjałów, błędnego okablowania lub zakłóceń elektrycznych.
Każda strona izolatora zasilana jest niezależnie napięciem z zakresu 1,71 V do 5,5 V, dzięki czemu moduł może pełnić również funkcję konwertera poziomów logicznych pomiędzy układami pracującymi z różnymi napięciami zasilania. Oba kanały przesyłają sygnał w kierunku od strony 1 do strony 2 (2 forward, 0 reverse), a w przypadku zaniku zasilania lub sygnału wejściowego wyjścia domyślnie przechodzą w stan wysoki (Default High).

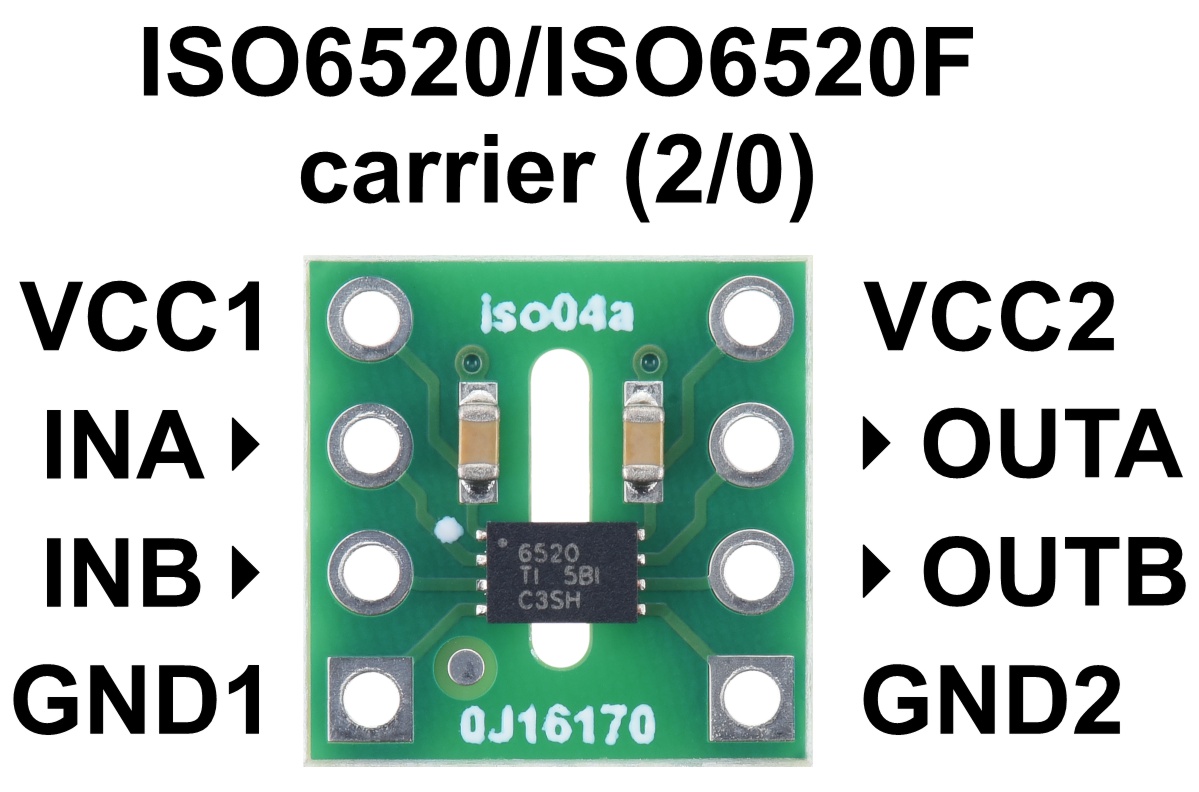

Wyprowadzenia w rastrze 2,54 mm są zgodne ze standardowymi listwami goldpin i płytkami stykowymi. Płytka została wyposażona w szczelinę izolacyjną zwiększającą drogę pełzania PCB do 2,8 mm, natomiast producent deklaruje funkcjonalną izolację układu na poziomie 450 VRMS. Moduł znajduje zastosowanie w systemach automatyki, elektronice przemysłowej, mikrokontrolerach, sterownikach oraz wszędzie tam, gdzie wymagane jest bezpieczne przesyłanie sygnałów pomiędzy galwanicznie odseparowanymi obwodami.
Właściwości
- Układ scalony: Texas Instruments ISO6520
- Typ: 2-kanałowy izolator cyfrowy
- Liczba kanałów: 2 wejścia → 2 wyjścia (2/0)
- Maksymalna szybkość transmisji: 50 Mb/s na kanał
- Izolacja: funkcjonalna galwaniczna
- Napięcie izolacji roboczej: 450 VRMS
- Domyślny stan wyjść: wysoki (Default High)
- Napięcie zasilania każdej strony: od 1,71 V do 5,5 V
- Niezależne zasilanie obu stron izolatora
- Możliwość konwersji poziomów logicznych
- Raster wyprowadzeń: 2,54 mm
- Minimalna droga pełzania PCB: 2,8 mm
- Wymiary: 10,2 × 10,2 × 2,8 mm
- Masa: 0,2 g
1206763
- Rysunek wymiarowy nośników 2-kanałowych izolatorów cyfrowych ISO652x (335,08 kB)
- Model 3D nośników 2-kanałowych izolatorów cyfrowych ISO652x (2,72 MB)
- Szablon otworów montażowych dla nośników 2-kanałowych izolatorów cyfrowych ISO652x (205,11 kB)

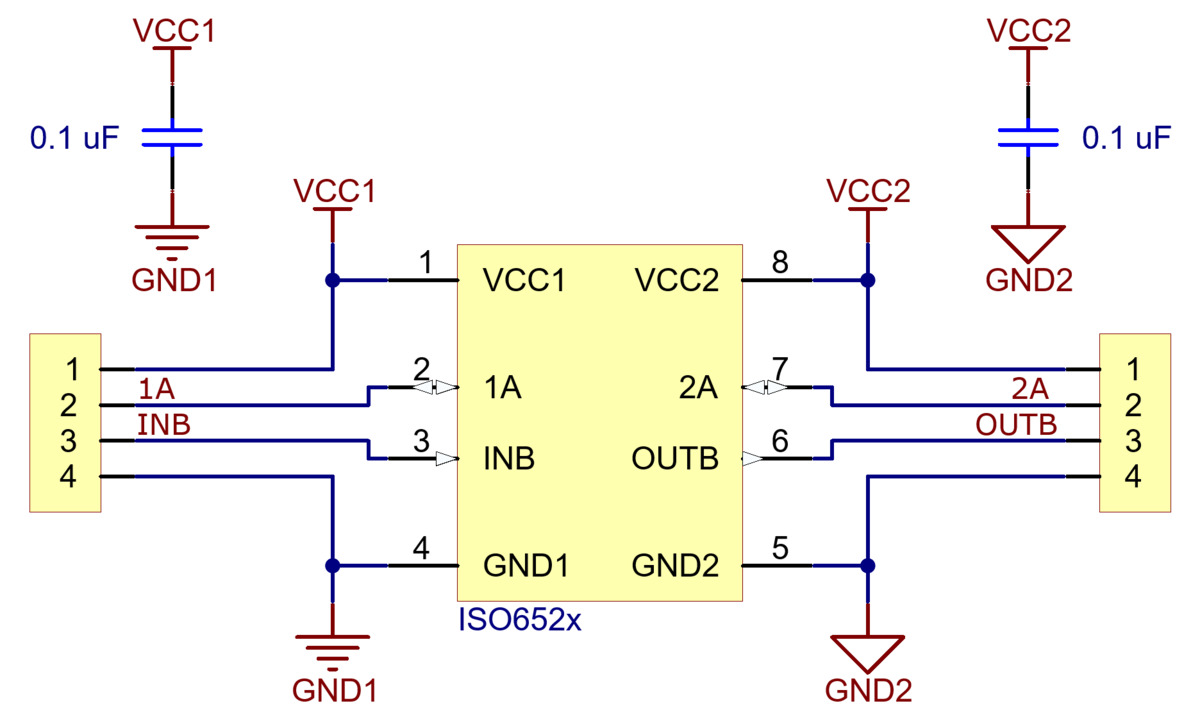

- Schemat elektryczny - jpg (101,23 kB)
- Karta produktu TI ISO652x (datasheet)
