ID: 1190891
139,54 zł
Brutto

113,45 zł Netto

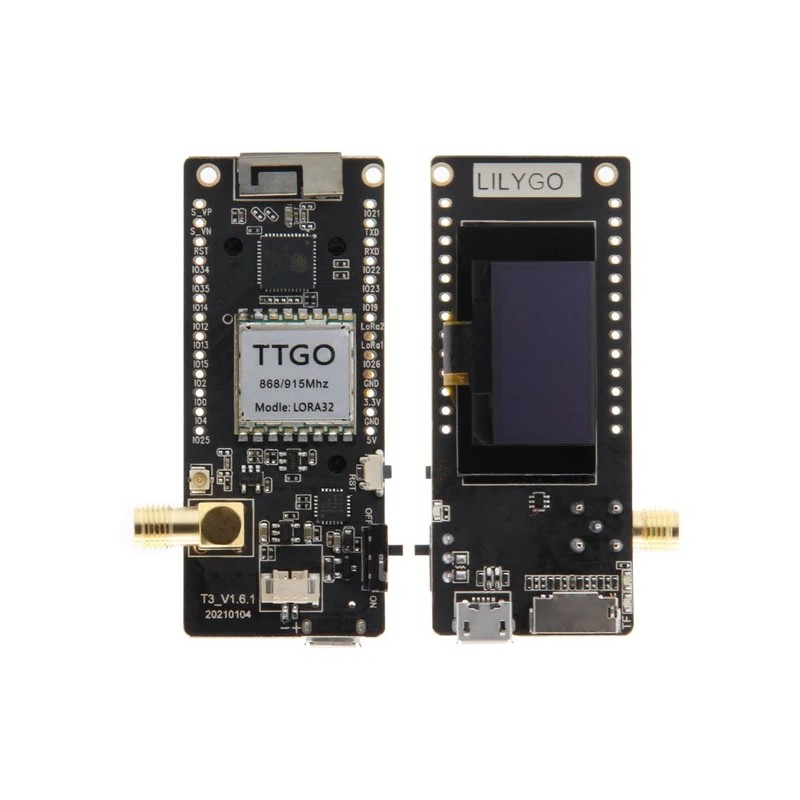

Płytka rozwojowa LILYGO T3 LoRa32 V1.6.1 w wariancie Paxcounter 868MHz (Q168), wyposażona w mikrokontroler ESP32, 4 MB pamięci Flash, transceiver LoRa SX1276 oraz wyświetlacz OLED 0,96" o rozdzielczości 128 x 64 px. Obsługuje WiFi, Bluetooth 4.2 i BLE, posiada gniazdo microSD, konwerter USB-UART CH9102 oraz złącze akumulatora Li-Po 3,7 V. LILYGO Paxcounter 868MHz[Q168]

4 tyg.
Oczekiwanie na dostawę

Opis

Płytka rozwojowa z mikrokontrolerem ESP32 i komunikacją LoRa 868 MHz - LILYGO Paxcounter 868MHz[Q168], przeznaczona do budowy bezprzewodowych urządzeń IoT i systemów przesyłania danych na większe odległości. Płytka wykorzystuje transceiver Semtech SX1276, 4 MB pamięci Flash oraz łączność WiFi i Bluetooth 4.2 z obsługą BLE. Wbudowany wyświetlacz OLED 0,96" o rozdzielczości 128 x 64 px, sterowany układem SSD1306 przez interfejs I2C, umożliwia prezentowanie komunikatów, parametrów połączenia i danych pomiarowych.

Budowa bezprzewodowych systemów pomiarowych pozwala zbierać dane z czujników i przesyłać je przez łącze LoRa. Tworzenie węzłów sieci LoRaWAN umożliwia opracowywanie urządzeń komunikujących się z odpowiednią infrastrukturą sieciową. Monitorowanie obecności urządzeń mobilnych może wykorzystywać oprogramowanie Paxcounter do szacowania liczby urządzeń wykrywanych przez WiFi i Bluetooth. Projektowanie lokalnych systemów komunikacji pozwala wykorzystać płytkę do eksperymentów z przesyłaniem wiadomości i telemetrią. Zakres realizowanych funkcji zależy od wgranego oprogramowania.

p1190891-7ca03681-0157-43f8-8b02-4b79668f9dab.__CR0%2C0%2C970%2C600_PT0_SX970_V1___.jpg

Zasilanie przez złącze micro USB lub akumulator Li-Po 3,7 V umożliwia pracę płytki w projektach stacjonarnych i zasilanych akumulatorowo. Moduł wyposażono w gniazdo microSD, konwerter USB-UART CH9102, przyciski RESET i BOOT oraz wyprowadzenia GPIO. Programowanie można realizować w środowiskach Arduino IDE i PlatformIO, korzystając z przykładów udostępnianych przez LILYGO. Na płytce znajduje się antena WiFi oraz złącze anteny LoRa.

Właściwości

  • Mikrokontroler i pamięć
    • Model: LILYGO T3 LoRa32 V1.6.1
    • Wariant producenta: Paxcounter 868MHz (Q168)
    • Mikrokontroler: ESP32
    • Procesor: dwurdzeniowy Xtensa LX6, do 240 MHz
    • Pamięć Flash: 4 MB
  • Komunikacja bezprzewodowa
    • Transceiver LoRa: Semtech SX1276
    • Częstotliwość pracy wariantu: 868 MHz
    • Komunikacja WiFi: 2,4 GHz
    • Bluetooth: 4.2
    • Obsługa Bluetooth Low Energy (BLE)
    • Interfejs komunikacji z transceiverem LoRa: SPI
    • Antena WiFi na płytce
    • Złącze anteny LoRa
  • Wyświetlacz i interfejsy
    • Typ wyświetlacza: OLED
    • Przekątna wyświetlacza: 0,96"
    • Rozdzielczość wyświetlacza: 128 x 64 px
    • Sterownik wyświetlacza: SSD1306
    • Interfejs wyświetlacza: I2C
    • Konwerter USB-UART: CH9102
    • Złącze USB: micro USB
    • Gniazdo karty pamięci: microSD
    • Wyprowadzenia GPIO
    • Przycisk RESET
    • Przycisk BOOT
    • Włącznik zasilania
  • Zasilanie i programowanie
    • Zasilanie przez port micro USB
    • Obsługa akumulatora Li-Po 3,7 V
    • Złącze akumulatora: JST GH 2-pin, raster 1,25 mm
    • Możliwość ładowania akumulatora przez USB
    • Środowiska programistyczne: Arduino IDE, PlatformIO
    • Obsługa biblioteki RadioLib
    • Przykłady obsługi LoRa, LoRaWAN i wyświetlacza OLED

W zestawie

  • Płytka LILYGO T3 LoRa32 V1.6.1 Q168
  • Przewód zasilający JST 2-pin 1,25 mm
  • Antena LoRa
  • 2 x listwa goldpin 13-pin
