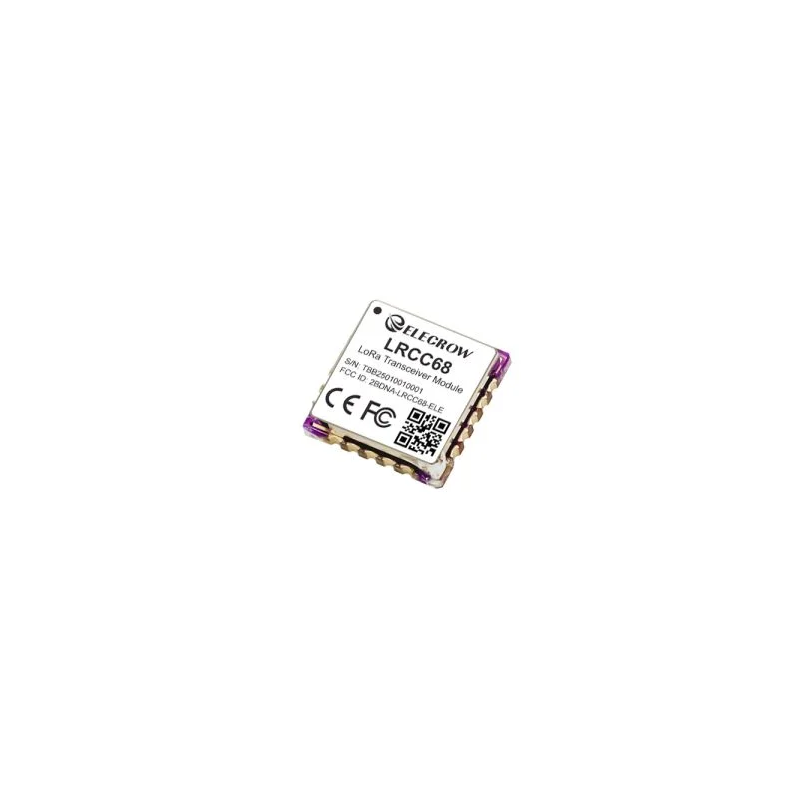

LRCC68 Long-Range LoRa Wireless Transceiver - moduł LoRa z układem Semtech LLCC68
ID: 1204695
29,50 zł
Brutto
23,98 zł Netto
Moduł komunikacji bezprzewodowej przeznaczony do systemów IoT i aplikacji wymagających transmisji na duże odległości. Bazuje na układzie Semtech LLCC68 i obsługuje modulacje LoRa oraz (G)FSK w paśmie 850–930 MHz, oferując maksymalną moc nadawczą 22 dBm oraz czułość odbiornika do -129 dBm. Dzięki budżetowi łącza do 151 dB umożliwia komunikację na dystansie do około 5–6 km, a w sprzyjających warunkach nawet do 10 km. Moduł komunikuje się z mikrokontrolerem przez interfejs SPI, charakteryzuje się bardzo niskim poborem energii w trybie uśpienia (1.62 µA) i ma kompaktowe wymiary 10 × 10 mm, co ułatwia integrację w urządzeniach embedded. Elecrow CIL13368L
Opis
LRCC68 Long-Range LoRa Wireless Transceiver to kompaktowy moduł komunikacji bezprzewodowej przeznaczony do systemów IoT, automatyki przemysłowej oraz aplikacji wymagających dalekiego zasięgu transmisji danych. Urządzenie bazuje na układzie Semtech LLCC68, który wykorzystuje zaawansowaną modulację LoRa, zapewniającą bardzo wysoką odporność na zakłócenia oraz stabilną komunikację na dużych odległościach. Moduł obsługuje globalne pasma ISM 850–930 MHz, w tym popularne zakresy 868 MHz i 915 MHz stosowane w sieciach LoRa oraz LoRaWAN. Dzięki temu może być wykorzystywany w wielu systemach komunikacyjnych na całym świecie.
Maksymalna moc nadawcza modułu wynosi +22 dBm, a czułość odbiornika osiąga -129 dBm, co pozwala uzyskać budżet łącza do 151 dB. Takie parametry umożliwiają komunikację na odległość nawet 5–6 km, a w sprzyjających warunkach nawet do około 10 km. Moduł obsługuje prędkości transmisji w zakresie 1.76–62.5 kb/s, dzięki czemu może być dopasowany zarówno do systemów wymagających długiego zasięgu, jak i większej przepustowości. Zastosowanie przemysłowego oscylatora 32 MHz TCXO zapewnia wysoką stabilność częstotliwości oraz niezawodną pracę w szerokim zakresie temperatur.
Jedną z najważniejszych cech urządzenia jest bardzo niski pobór energii, dzięki czemu moduł idealnie nadaje się do urządzeń zasilanych bateryjnie. W trybie uśpienia pobiera jedynie 1.62 µA, co znacząco wydłuża czas pracy w systemach IoT. Moduł komunikuje się z mikrokontrolerem poprzez interfejs SPI, dlatego do poprawnej pracy wymaga sterowania z poziomu MCU lub dedykowanego narzędzia debugującego SPI. Konstrukcja z 20-pinowym złączem typu umożliwia łatwe lutowanie bezpośrednio do płytki PCB.
Dzięki bardzo małym wymiarom oraz wysokiej wydajności moduł LRCC68 znajduje zastosowanie w wielu systemach bezprzewodowych. Może być wykorzystywany w projektach takich jak inteligentne miasta, automatyka przemysłowa, monitorowanie środowiska, inteligentne rolnictwo, systemy pomiarowe czy zarządzanie logistyką. Niewielka obudowa oraz wysoka niezawodność sprawiają, że jest to praktyczne rozwiązanie dla urządzeń wymagających energooszczędnej komunikacji dalekiego zasięgu.
Właściwości
- Układ RF: Semtech LLCC68
- Maksymalna moc nadawcza (TX): 22 dBm
- Czułość odbiornika: -129 dBm
- Budżet łącza: do 151 dB
- Obsługiwane modulacje: LoRa / (G)FSK
- Zakres współczynników SF: SF5–SF11
- Zakres częstotliwości konfiguracji: 150 MHz do 960 MHz
- Obsługiwane pasmo pracy: 850 do 930 MHz (868 MHz, 915 MHz)
- Prędkość transmisji danych: 1.76 do 62.5 kb/s
- Interfejs komunikacyjny: SPI (0 do 10 Mbps)

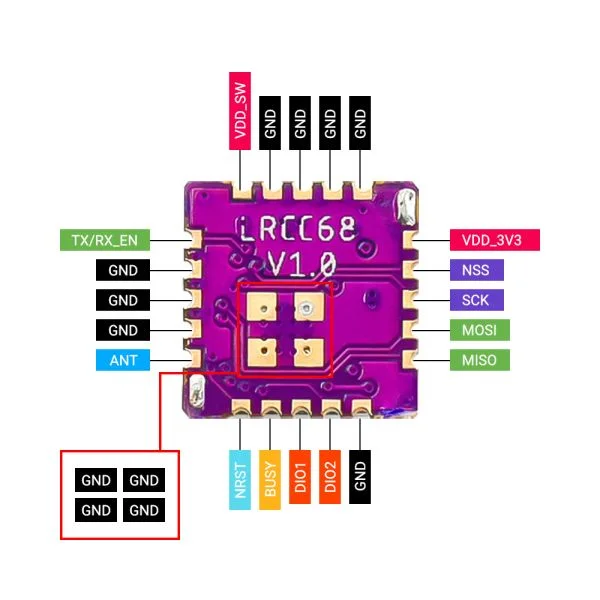

- Złącza sygnałowe: SPI, VCC, GND, NRST, ANT, TX control, RX control, BUSY, NFC, SWD debug
- Typ anteny: wyprowadzenie SMT, impedancja 50 Ω
- Pobór prądu (tryb uśpienia): 1.62 µA
- Pobór prądu (transmisja + MCU): ok. 100 mA
- Pobór prądu (odbiór + MCU): ok. 10 mA
- Szacowany zasięg komunikacji: 5 do 6 km, maksymalnie do 10 km
- Oscylator: przemysłowy 32 MHz TCXO
- Napięcie pracy: 1.8 do 3.7 V
- Zakres temperatury pracy: -40 °C do +85 °C
- Typ obudowy: SMT, 20 pinów typu stamp hole
- Grubość płytki: 1 mm
- Raster pinów: 1.27 mm
- Wymiary modułu: 10 × 10 × 3.5 mm
- Masa: 1 g
- Certyfikaty: FCC, CE
