ID: 1207724
5902186339781
429,01 zł
Brutto

348,79 zł Netto

Wewnętrzna bramka ThinkNode G1 umożliwia odbieranie danych z urządzeń LoRaWAN pracujących w paśmie EU868 i przekazywanie ich do serwera sieciowego przez WiFi lub Ethernet. Ośmiokanałowy koncentrator Semtech SX1302 współpracuje z procesorem MediaTek MT7628N, 128 MB pamięci DDR2 oraz 32 MB pamięci Flash. Urządzenie obsługuje klasy LoRaWAN A, B i C, serwery The Things Network oraz ChirpStack, a także oferuje wbudowane funkcje serwera sieciowego. Wyposażenie obejmuje port Ethernet 10/100 Mb/s, USB typu C, gniazdo microSD, złącze Nano SIM dla modemu 4G oraz gniazdo antenowe RP-SMA. Bramka przeznaczona jest do instalacji IoT w budynkach, rolnictwie, przemyśle i systemach monitoringu. Elecrow ThinkNode G1 Global 4G

24h
Dostępny
Dostępna ilość: 3

Opis

Wewnętrzna bramka ThinkNode G1 obsługuje komunikację pomiędzy czujnikami i urządzeniami końcowymi LoRaWAN a serwerami sieciowymi oraz aplikacjami IoT. Wariant EU868 pracuje w europejskim paśmie częstotliwości i może współpracować między innymi z The Things Network oraz ChirpStack. Wbudowane funkcje serwera sieciowego upraszczają tworzenie lokalnych instalacji LoRaWAN.

Ośmiokanałowy koncentrator SX1302

Układ radiowy wykorzystuje koncentrator Semtech SX1302 współpracujący z dwoma układami SX1250. Konstrukcja obsługuje osiem kanałów LoRaWAN, komunikację z urządzeniami klas A, B i C oraz maksymalną moc nadawania do 26 dBm. Zastosowane rozwiązanie umożliwia jednoczesną obsługę wielu urządzeń końcowych w ramach jednej sieci LoRaWAN.

Za przetwarzanie danych odpowiada procesor MediaTek MT7628N taktowany częstotliwością 580 MHz, współpracujący ze 128 MB pamięci DDR2 oraz 32 MB pamięci Flash. Platforma sprzętowa zapewnia stabilną pracę bramki, obsługę funkcji sieciowych oraz zarządzanie ruchem pomiędzy urządzeniami LoRaWAN a serwerem sieciowym.

Producent deklaruje zasięg komunikacji od 5 km do 10 km. Rzeczywista odległość transmisji zależy między innymi od ukształtowania terenu, rodzaju zabudowy, zastosowanych anten oraz poziomu zakłóceń radiowych, dlatego w praktyce może różnić się w zależności od warunków instalacji.


Łączność WiFi i Ethernet

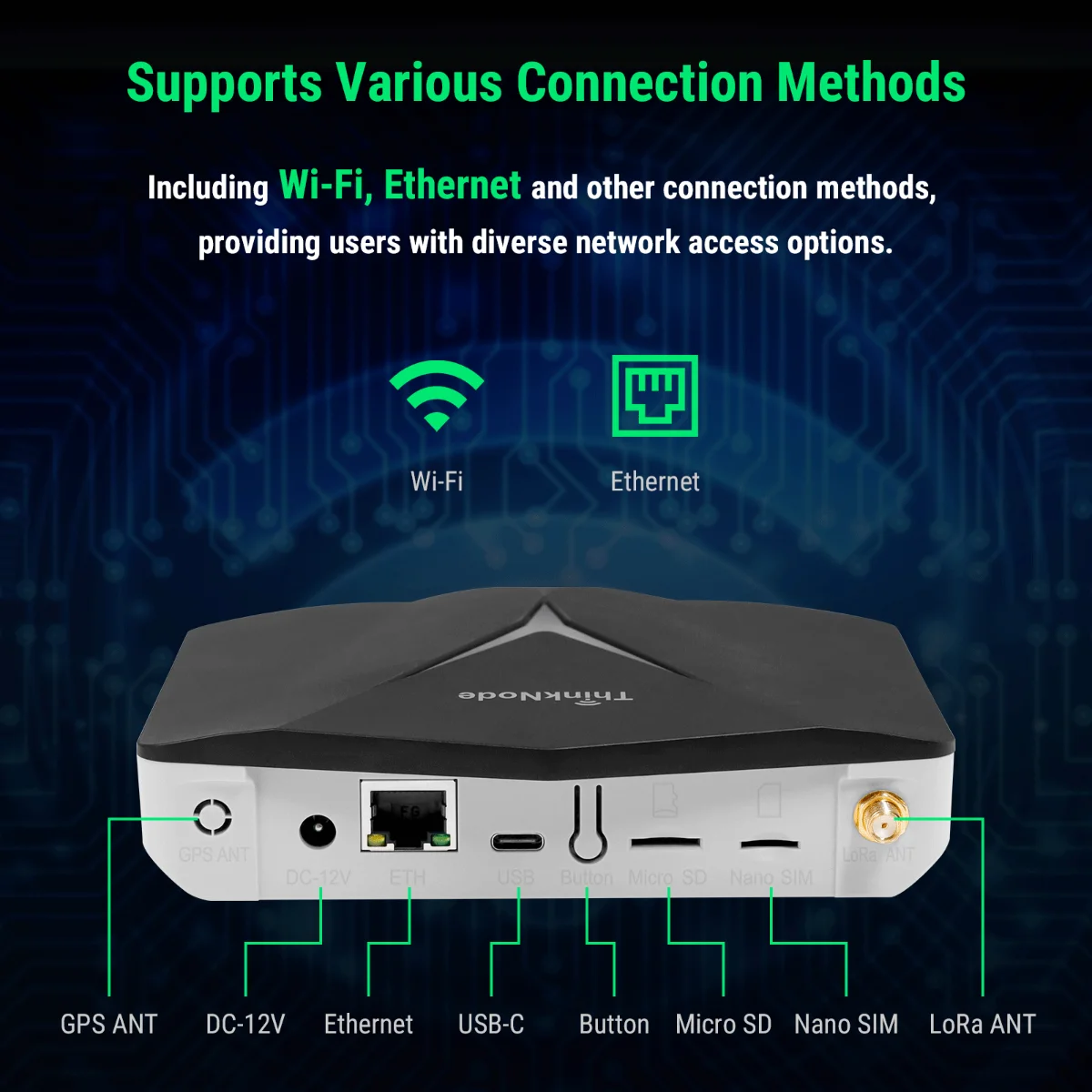

Bramka umożliwia połączenie z infrastrukturą sieciową za pośrednictwem bezprzewodowej sieci WiFi 2,4 GHz zgodnej z IEEE 802.11 b/g/n lub przewodowego interfejsu Ethernet 10/100 Mb/s. Dzięki temu może zostać łatwo zintegrowana zarówno z istniejącą siecią lokalną, jak i z nowo tworzonymi instalacjami IoT, bez konieczności stosowania dodatkowych urządzeń komunikacyjnych.

Urządzenie obsługuje łączność Bluetooth oraz komunikację 4G LTE z wykorzystaniem karty Nano SIM, zapewniając dostęp do sieci również w lokalizacjach pozbawionych przewodowej infrastruktury. Oprogramowanie bazujące na OpenWRT udostępnia interfejs WWW umożliwiający konfigurację parametrów sieciowych, monitorowanie pracy bramki oraz aktualizację oprogramowania.

Złącza i elementy obsługowe

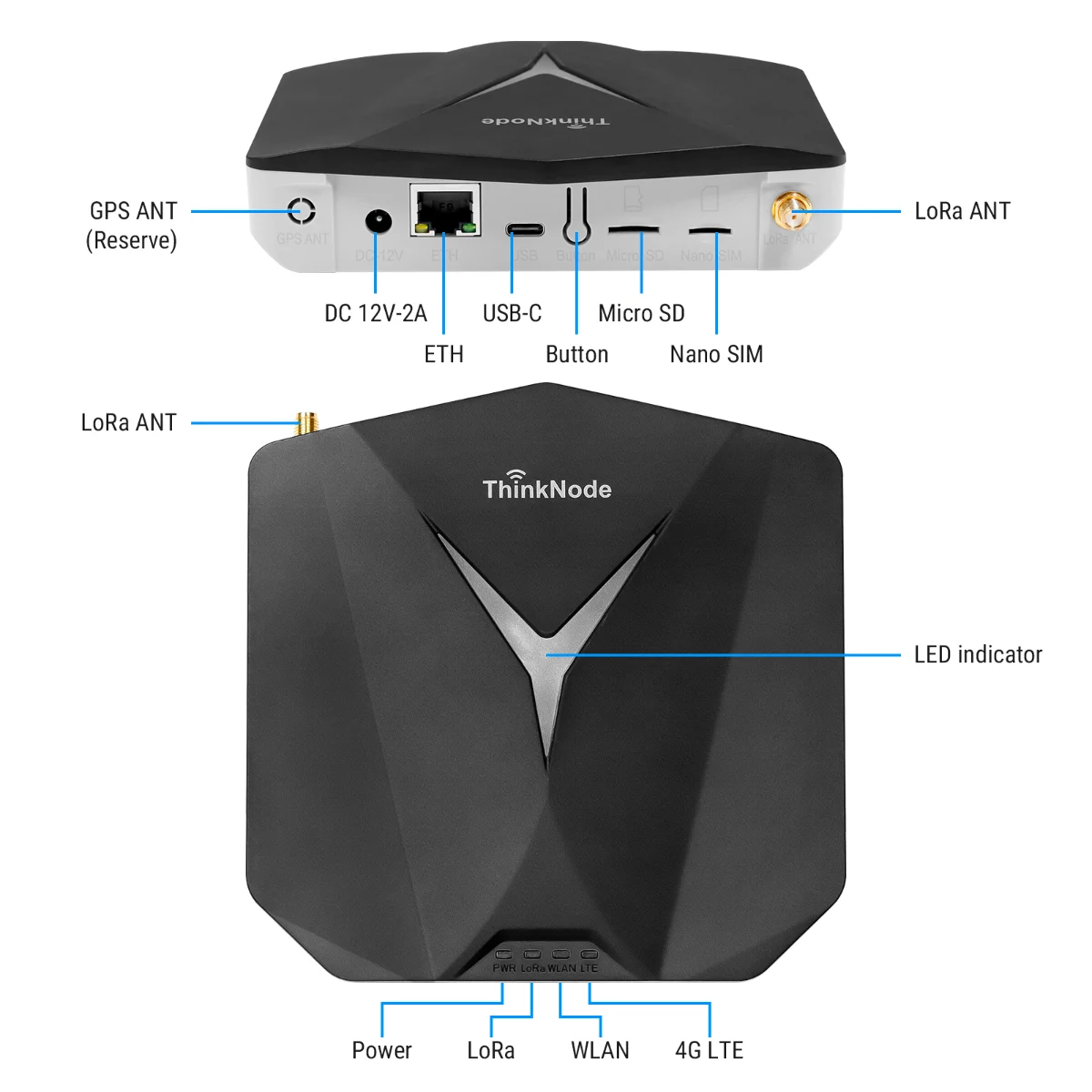

Panel urządzenia udostępnia wszystkie interfejsy niezbędne do podłączenia zasilania, komunikacji z siecią oraz konfiguracji bramki. Na obudowie znajdują się port Ethernet RJ45, złącze USB typu C, gniazda microSD i Nano SIM, wejście zasilania 12 V DC oraz złącza anten LoRa i anteny GPS.

Najważniejsze funkcje panelu:

  • komunikacja - Ethernet, LoRa i 4G LTE
  • konfiguracja - USB typu C, przycisk funkcyjny i gniazdo microSD
  • monitorowanie pracy - diody LED sygnalizujące stan zasilania oraz aktywność interfejsów

Producent udostępnia kompletną dokumentację obejmującą Wiki, kartę produktu (datasheet) oraz instrukcję obsługi, zawierające informacje dotyczące instalacji, konfiguracji oraz parametrów technicznych bramki.


Bramka może obsługiwać sieci czujników stosowane w automatyce budynkowej, monitoringu środowiska, rolnictwie precyzyjnym, inteligentnym opomiarowaniu, logistyce i systemach przemysłowych. Obudowa przystosowana do pracy wewnątrz pomieszczeń może zostać ustawiona na powierzchni roboczej lub zamontowana na ścianie.

Właściwości

  • Układ i komunikacja LoRaWAN
    • Procesor MediaTek MT7628N, MIPS24KEc 580 MHz
    • Koncentrator LoRaWAN Semtech SX1302
    • Dwa układy radiowe SX1250
    • Liczba kanałów LoRaWAN: 8
    • Obsługa urządzeń klasy A, B i C
    • Pasmo pracy: EU868
    • Maksymalna moc nadawania: 26 dBm
    • Czułość odbiornika: do -139 dBm (SF12, 125 kHz)
    • Deklarowany zasięg komunikacji: od 5 km do 10 km
  • Pamięć i oprogramowanie
    • Pamięć RAM: 128 MB DDR2
    • Pamięć Flash: 32 MB
    • System bazujący na OpenWRT
    • Wbudowany serwer sieciowy LoRaWAN
    • Obsługa The Things Network (TTN)
    • Obsługa ChirpStack
    • Interfejs WWW do konfiguracji i zarządzania
  • Łączność
    • WiFi 2,4 GHz IEEE 802.11 b/g/n
    • WiFi 2 × 2 MIMO
    • Ethernet RJ45 10/100 Mb/s
    • Bluetooth
    • Wbudowany modem 4G LTE
  • Złącza
    • RJ45 Ethernet
    • USB typu C
    • Gniazdo microSD
    • Gniazdo Nano SIM
    • Złącze antenowe LoRa RP-SMA
    • Złącze antenowe GPS RP-SMA (opcjonalne)
  • Zasilanie i anteny
    • Napięcie zasilania: 12 V DC
    • Zalecany zasilacz: 12 V / 2 A
    • Antena LoRa 3 dBi
    • Antena WiFi PCB
    • Antena Bluetooth ceramiczna
    • Impedancja anten: 50 Ω
  • Parametry mechaniczne

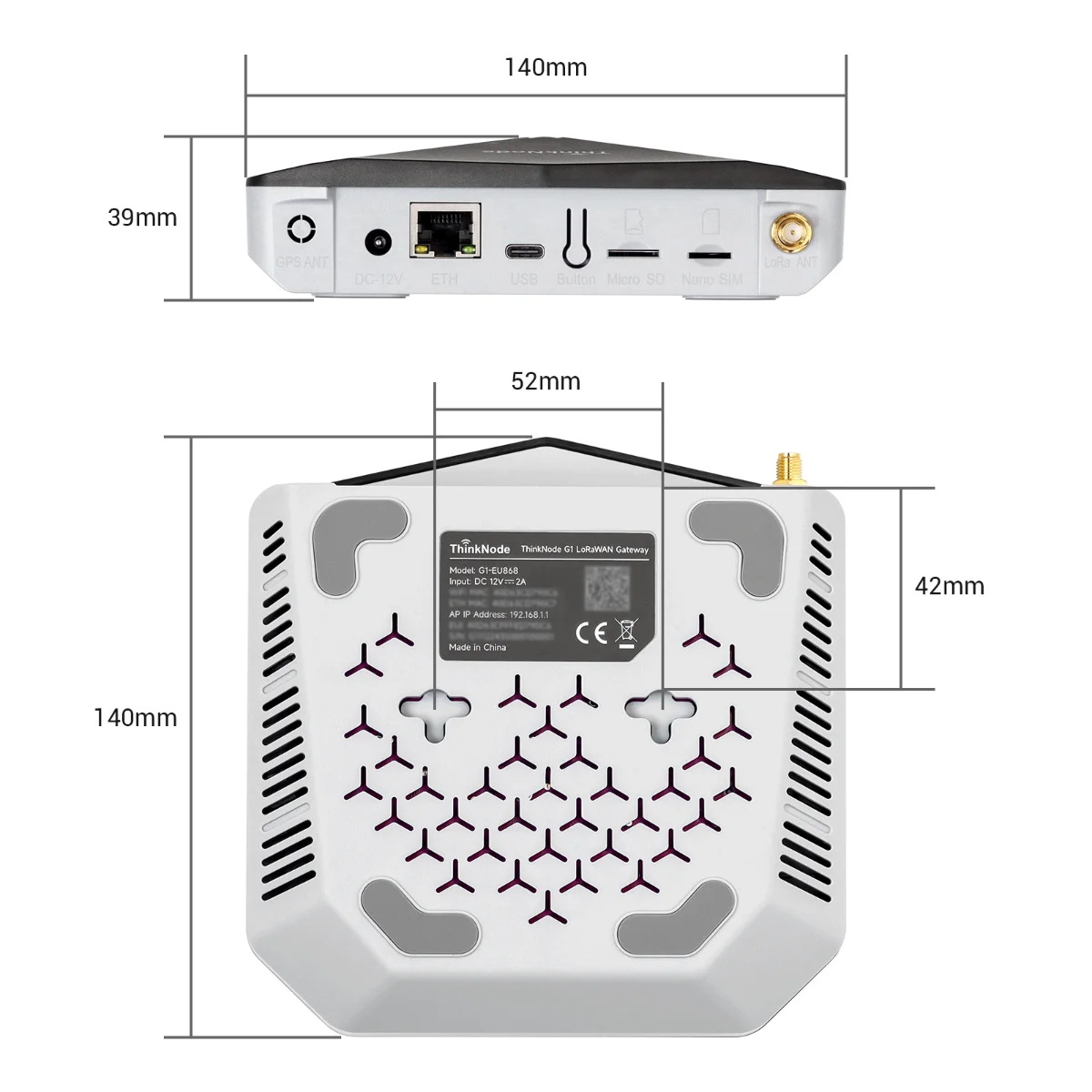

    • Wymiary: 140 × 140 × 39 mm
    • Masa: 204,8 g
    • Materiał obudowy: ABS + PC
    • Montaż na biurku lub ścianie
    • Temperatura pracy: od -20°C do 55°C
    • Temperatura przechowywania: od -30°C do 70°C

W zestawie

  • Bramka ThinkNode G1 Global 4G LoRaWAN
  • Zasilacz 12 V / 2 A
  • Antena LoRa 3 dBi
  • Instrukcja obsługi
