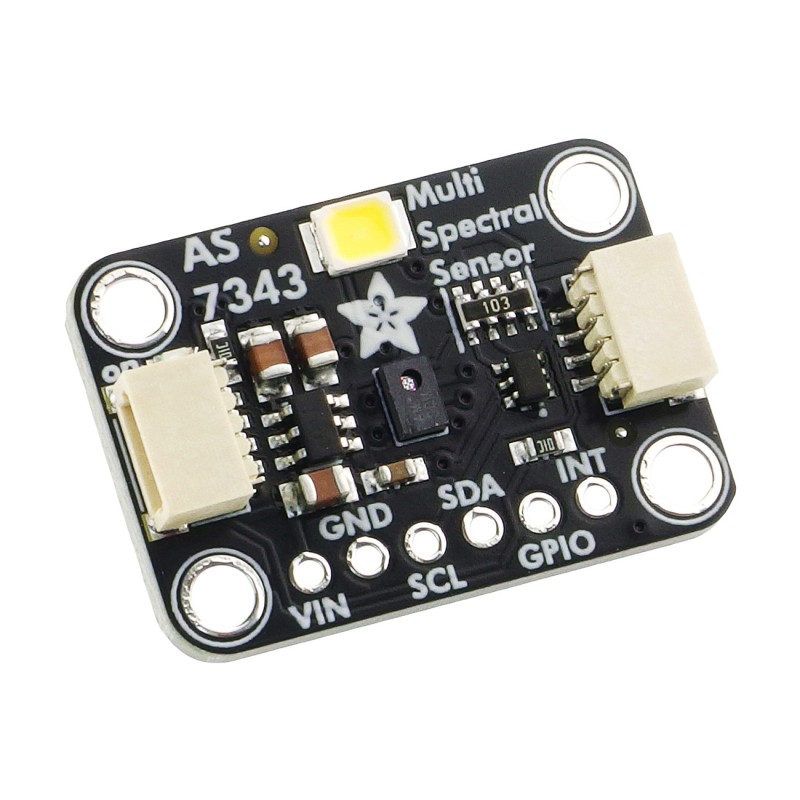

STEMMA QT AS7343 14-Channel Light/Color Sensor - moduł z czujnikiem światła/koloru AS7343

Opis

Adafruit AS7343 14-Channel Light/Color Sensor to zaawansowany, wielokanałowy czujnik światła i koloru w formie niewielkiego modułu przeznaczonego do integracji z mikrokontrolerami oraz platformami edukacyjnymi i prototypowymi. Układ działa jak miniaturowy spektrometr, który oprócz pomiaru natężenia światła umożliwia także analizę jego składu widmowego w wielu zakresach długości fal. Dzięki temu możliwe jest znacznie dokładniejsze określenie koloru światła niż w przypadku tradycyjnych czujników RGB, a nawet dokładniejsze niż percepcja ludzkiego oka. Sercem modułu jest układ AS7343, który w obudowie o wymiarach zaledwie 3 × 2 mm zawiera aż 25 fotodiod pozwalających na detekcję 11 nakładających się pasm światła widzialnego, jednego kanału bliskiej podczerwieni, kanału bez filtra (clear) oraz kanału detekcji migotania światła. Łącznie daje to 14 kanałów pomiarowych. W porównaniu z wcześniejszym układem AS7341, model AS7343 oferuje cztery dodatkowe kanały pomiarowe, zapewniając jeszcze bardziej szczegółową analizę widma światła.

Czujnik umożliwia analizę zarówno światła emitowanego przez źródło, jak i światła odbitego od powierzchni. Dzięki temu może być wykorzystywany w aplikacjach takich jak analiza barwy oświetlenia, badanie materiałów, systemy sterowania oświetleniem, monitorowanie jakości światła, rolnictwo precyzyjne czy eksperymenty naukowe. Dane z fotodiod są przetwarzane przez 16-bitowy przetwornik ADC z sześcioma kanałami, który zamienia pomiary analogowe na wartości cyfrowe odczytywane przez interfejs I²C. Ponieważ liczba elementów pomiarowych jest większa niż liczba kanałów przetwornika ADC, układ wykorzystuje specjalny multiplekser Super MUX (SMUX), który umożliwia dynamiczne przypisywanie sygnałów z dowolnego sensora do kanałów ADC. Dodatkowo układ wyposażono w linie GPIO oraz przerwania, dzięki którym czujnik może komunikować się bezpośrednio z mikrokontrolerem lub innymi urządzeniami.

Moduł został umieszczony na płytce typu STEMMA QT, wyposażonej w układy dopasowania poziomów napięć oraz złącza kompatybilne z systemem Qwiic. Pozwala to na szybkie podłączenie czujnika do mikrokontrolera bez konieczności lutowania przewodów. Moduł może współpracować między innymi z Arduino, Raspberry Pi oraz płytkami obsługującymi CircuitPython. Producent udostępnia biblioteki dla Arduino i CircuitPython, które upraszczają konfigurację czujnika i obsługę wszystkich kanałów pomiarowych. Dzięki kompaktowej konstrukcji, dużej liczbie kanałów spektralnych oraz łatwej integracji z popularnymi platformami sprzętowymi, moduł stanowi wszechstronne narzędzie do projektów badawczych, edukacyjnych oraz prototypowania systemów analizujących światło.

Właściwości

• Układ czujnika: AS7343
• Typ urządzenia: wielokanałowy czujnik światła / miniaturowy spektrometr
• Liczba kanałów pomiarowych: 14
• Zakres detekcji: 11 nakładających się pasm światła widzialnego
• Dodatkowe kanały: 1 × bliska podczerwień (NIR), 1 × kanał bez filtra (clear), 1 × detekcja migotania światła
• Liczba fotodiod w układzie: 25
• Przetwornik analogowo-cyfrowy: 16-bitowy, 6-kanałowy ADC
• System multipleksowania sygnałów: Super MUX (SMUX) umożliwiający przypisanie dowolnego sensora do kanału ADC
• Interfejs komunikacyjny: I²C
• Dodatkowe sygnały: GPIO oraz linia przerwania
• Format płytki: STEMMA QT
• Złącza: 2 × STEMMA QT / Qwiic
• Układ dopasowania poziomów logicznych umożliwiający współpracę z systemami 3,3 V i 5 V
• Kompatybilność z platformami: Arduino, Raspberry Pi, płytki zgodne z CircuitPython
• Dostępne biblioteki programowe: Arduino i CircuitPython
• Możliwość pracy bez lutowania dzięki systemowi przewodów STEMMA QT / Qwiic

W zestawie

• Moduł Adafruit AS7343 14-Channel Light / Color Sensor
• Złącze goldpin
