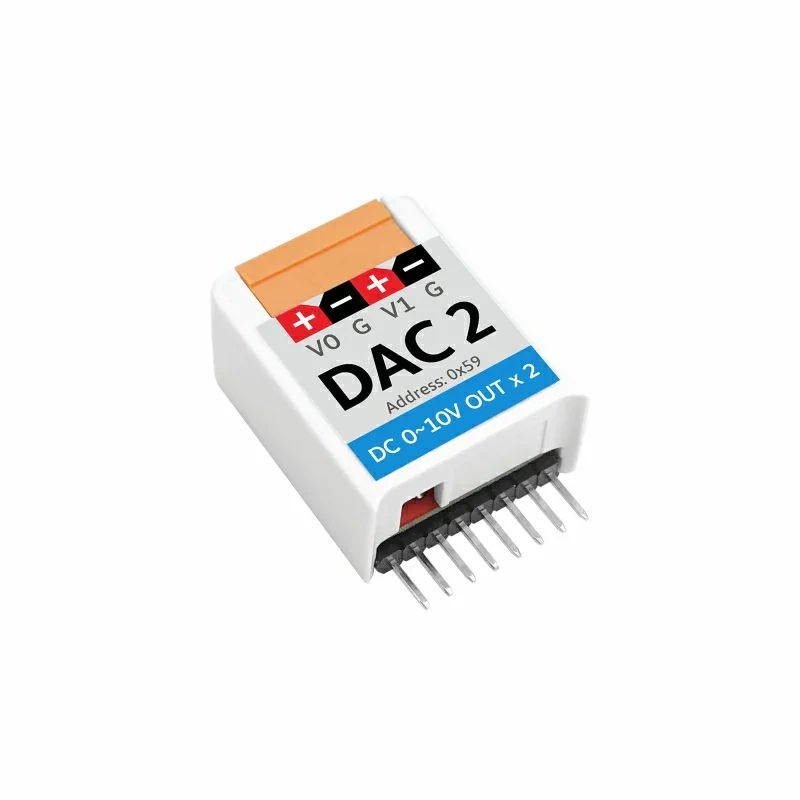

M5Stack DAC2 Hat to moduł konwertera sygnału cyfrowego na analogowy z interfejsem I2C, zaprojektowany z myślą o kompatybilności z kontrolerami serii StickC. Dzięki zastosowaniu układu GP8413 zapewnia wysoką precyzję i dokładność działania. Układ ten umożliwia liniową konwersję 15-bitowej wartości cyfrowej na dwa niezależne napięcia analogowe w zakresie 0–5 V lub 0–10 V. Błąd napięcia wyjściowego wynosi zaledwie 0,2%, a liniowość sięga 0,01%.
Dla zwiększenia możliwości rozbudowy projekt układu obsługuje 3-bitowy adres sprzętowy, co pozwala na jednoczesne podłączenie i działanie do 8 urządzeń. DAC2 Hat został również wyposażony w funkcje zabezpieczające, takie jak ochrona przed zwarciem wyjścia. W przypadku zwarcia między wyjściem a masą urządzenie automatycznie przechodzi w tryb ochronny i odłącza wyjście, aby zapobiec uszkodzeniom.
DAC2 Hat doskonale sprawdzi się w wielu zastosowaniach, takich jak ogólna konwersja sygnałów, sterowanie prędkością silników, ściemnianie diod LED, falowniki, zasilacze czy izolacja sygnałów analogowych w zastosowaniach przemysłowych.
