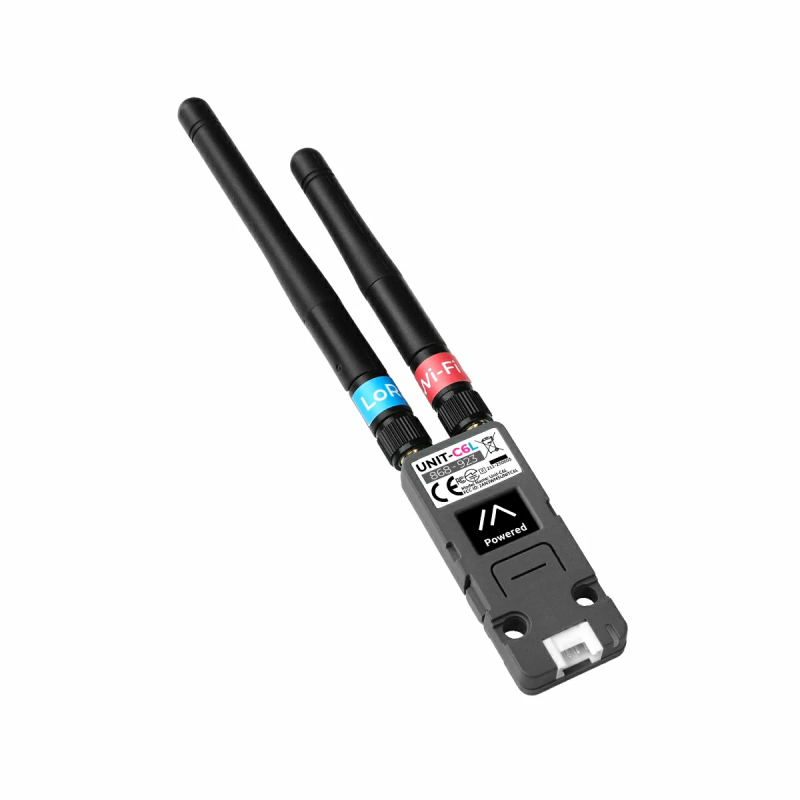

M5Stack U202 Unit C6L - moduł komunikacyjny LoRa do Meshtastic z ESP32-C6 i SX1262

Opis

Moduł komunikacyjny LoRa wyposażono w ESP32-C6 oraz transceiver SX1262 pracujący w zakresie 868-923 MHz, co pozwala wykorzystać urządzenie w sieciach Meshtastic oraz w samodzielnie rozwijanych aplikacjach komunikacji bezprzewodowej. Konstrukcja bazuje na module Stamp C6LoRa i integruje obwód przełączania RF. ESP32-C6 wykorzystuje 32-bitowy rdzeń RISC-V o taktowaniu do 160 MHz oraz dodatkowy energooszczędny rdzeń RISC-V 20 MHz, a pamięć Flash ma pojemność 16 MB. Maksymalna moc nadawcza LoRa wynosi +22 dBm, natomiast czułość odbiornika sięga -147 dBm w trybie niskiej szybkości transmisji.

Wbudowany monochromatyczny wyświetlacz OLED 0,66" o rozdzielczości 64 x 48 px umożliwia prezentację podstawowych informacji bez dodatkowego ekranu. Obsługę uzupełniają programowalna dioda RGB WS2812C, buzzer i przycisk użytkownika. Dwa złącza antenowe służą do podłączenia anten LoRa 868 MHz oraz WiFi 2,4 GHz. Złącze HY2.0-4P umożliwia dołączanie dodatkowych modułów i czujników, a otwory montażowe zachowują kompatybilność z elementami LEGO.

Właściwości

• Procesor i pamięć
  • Mikrokontroler ESP32-C6
  • Główny rdzeń RISC-V 32-bit do 160 MHz
  • Energooszczędny rdzeń RISC-V 32-bit 20 MHz
  • Pamięć Flash 16 MB
• Komunikacja LoRa
  • Transceiver LoRa SX1262
  • Zakres częstotliwości LoRa 868-923 MHz
  • Maksymalna moc nadawcza LoRa +22 dBm
  • Czułość odbiornika LoRa do -147 dBm
  • Obsługa Meshtastic
  • Złącze antenowe SMA dla LoRa
  • Antena LoRa 868 MHz o zysku 3 dBi
• Łączność WiFi
  • WiFi 6 2,4 GHz
  • Złącze antenowe SMA dla WiFi
  • Antena WiFi 2,4 GHz o zysku 3 dBi
• Wyświetlacz i elementy sterujące
  • Monochromatyczny wyświetlacz OLED SSD1306 o przekątnej 0,66"
  • Rozdzielczość 64 x 48 px
  • Programowalna dioda RGB WS2812C
  • Wbudowany buzzer
  • Przycisk użytkownika
• Zasilanie i interfejsy
  • Zasilanie 5 V DC przez USB typu C
  • Złącze rozszerzeń HY2.0-4P
  • Układ zabezpieczenia nadnapięciowego AW32901FCR
  • Pobór prądu w trybie uśpienia przy zasilaniu HY2.0-4P: 696,86 µA
  • Pobór prądu w trybie uśpienia przy zasilaniu USB typu C: 866,42 µA
  • Pobór prądu podczas oczekiwania LoRa RX: 85,18 mA
  • Pobór prądu podczas ciągłego nadawania LoRa z maksymalną mocą: 80,02 mA
• Konstrukcja
  • Otwory montażowe kompatybilne z LEGO
  • Wymiary 62 x 24 x 8 mm bez anteny
  • Masa 13,6 g bez anteny

W zestawie

• Moduł M5Stack Unit C6L
• Antena prętowa SMA 2,4 GHz
• Antena prętowa SMA 868 MHz
• Przewód HY2.0-4P Grove o długości 20 cm
