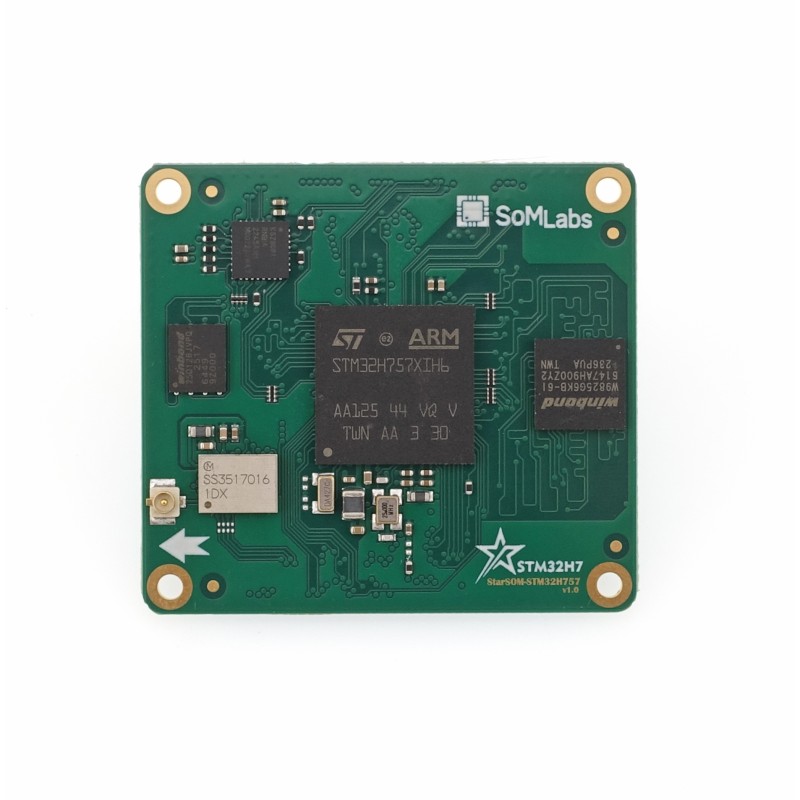

Moduł SoM StarSOM STM32H757 – 32 MB SDRAM, 16 MB QSPI, Wi-Fi/BLE, Ethernet PHY
search
  • Moduł SoM StarSOM STM32H757 – 32 MB SDRAM, 16 MB QSPI, Wi-Fi/BLE, Ethernet PHY
ID: 1197379
226,82 zł
Brutto

184,41 zł Netto

Moduł StarSOM STM32H757 z 32 MB SDRAM, 16 MB QSPI Flash, Wi-Fi/BLE 5.1 i wbudowanym Ethernet PHY to wszechstronna platforma obliczeniowa dla aplikacji IoT i automatyki, łącząca bezprzewodową i przewodową komunikację w kompaktowym formacie. StarSOM SLS05H757_480C_32R_16QSPI_3WE_E

24h
Dostępny
Dostępna ilość: 14

Opis

Moduł system-on-module StarSOM STM32H757 w wersji z rozszerzoną pamięcią i pełną łącznością przewodową oraz bezprzewodową. Zbudowany na mikrokontrolerze STM32H757 z rdzeniami ARM Cortex-M7 (do 480 MHz) i Cortex-M4 (do 240 MHz). Oprócz pamięci on-chip (2 MB Flash, 1 MB RAM) wyposażony w 32 MB SDRAM i 16 MB QSPI Flash.

Wersja SLS05H757_480C_32R_16QSPI_3WE_E zawiera moduł Murata 1DX z obsługą Wi-Fi 802.11 b/g/n i Bluetooth 5.1 LE, a także zintegrowany układ Microchip 100 Mb Ethernet PHY. Dzięki temu moduł umożliwia komunikację zarówno bezprzewodową, jak i przewodową. Obsługuje interfejs MIPI-DSI do wyświetlaczy, a wbudowany akcelerator grafiki Chrom-ART i sprzętowy kodek JPEG pozwalają na wydajną obsługę aplikacji graficznych.

Zaawansowane funkcje bezpieczeństwa obejmują m.in. szyfrowanie AES, SHA, HMAC, DES/3DES i generator liczb losowych. Moduł działa w zakresie temperatur rozszerzonym –30…+70 °C, co sprawia, że znajduje zastosowanie w aplikacjach IoT, automatyce i urządzeniach wbudowanych wymagających niezawodnej łączności w różnych warunkach środowiskowych.

Właściwości

  • Procesor: STM32H757, Cortex-M7 do 480 MHz + Cortex-M4 do 240 MHz
  • Pamięci on-chip: 2 MB Flash, 1 MB RAM
  • Pamięci dodatkowe: 32 MB SDRAM, 16 MB QSPI Flash
  • 5× UART
  • 6× SPI
  • 4× I²C
  • 2× CAN-FD
  • 2× USB 2.0 OTG
  • Audio: 4× SAI, SPDIF, DFSDM (8 kanałów, 4 filtry)
  • Analogowe: 3× ADC 16-bit (36 kanałów), 2× DAC 12-bit, 2× komparatory, 2× wzmacniacze operacyjne
  • GPU: Chrom-ART, sprzętowy kodek JPEG, obsługa wyświetlaczy MIPI-DSI (do 1024×768)
  • Sieć przewodowa: wbudowany Microchip Ethernet PHY 10/100 Mb/s
  • Sieć bezprzewodowa: Murata 1DX – Wi-Fi 802.11 b/g/n + Bluetooth 5.1 LE
  • Zabezpieczenia: AES-128/192/256, SHA-1/2, HMAC, DES/3DES, RNG
  • Zasilanie: 3,3 V DC
  • Wymiary: 40 × 44 × 5 mm, złącza board-to-board 2×100 pinów
  • Zakres temperatur pracy: –30…+70 °C (wersja rozszerzona)
  • Obsługiwane systemy: FreeRTOS
1197379

Cechy

Rdzeń
Cortex-M7+M4
Częstotliwość układu
240 MHz / 480 MHz
Pamięć RAM
1 MB
Moduł WiFi
Tak
Pamięć stała
QSPI 16MB
Złącze
2x 100 pin board-to-board
Procesor
STM32H757
Temperatura pracy
-30~+70°C

Producent SOMLABS SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ Lwowska 5 05-120 Legionowo Polska somlabs@somlabs.com

Osoba odpowiedzialna SOMLABS SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ Lwowska 5 05-120 Legionowo Polska somlabs@somlabs.com
