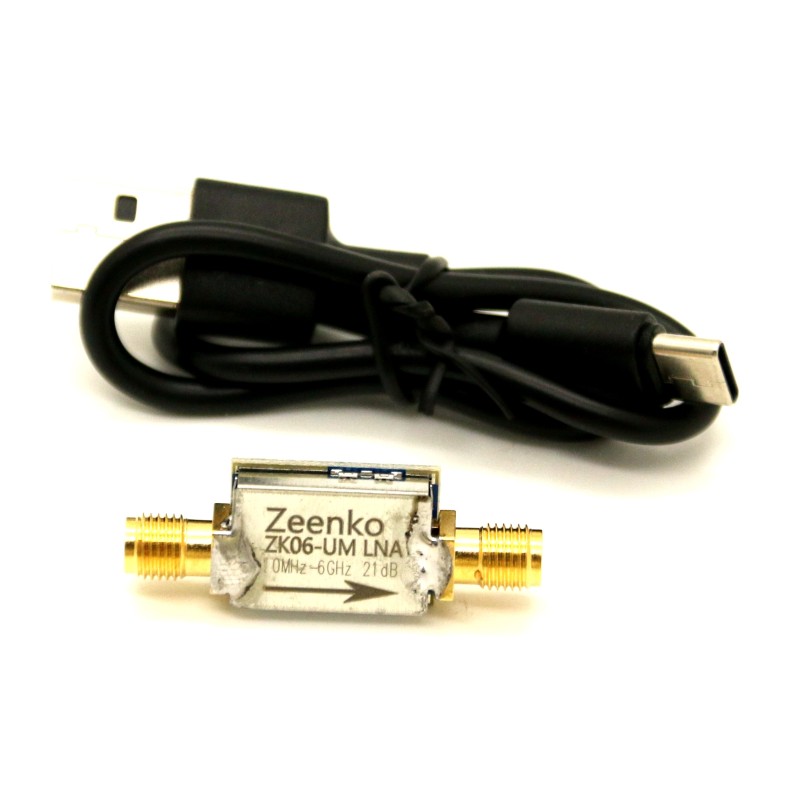

Wzmacniacz niskoszumowy RF 10 MHz – 6 GHz ZK06-UM Zeenko UM Series, USB-C
search
  • Wzmacniacz niskoszumowy RF 10 MHz – 6 GHz ZK06-UM Zeenko UM Series, USB-C
ID: 1201360
74,26 zł
Brutto

60,37 zł Netto

Zeenko ZK06-UM to precyzyjny, szerokopasmowy wzmacniacz RF dla pasma 10 MHz – 6 GHz, zaprojektowany z myślą o pomiarach wysokiej czułości i niskim poziomie zakłóceń. Zasilany przez USB-C i zoptymalizowany do współpracy z urządzeniami takimi jak tinySA ULTRA, oferuje wysoką liniowość i niski współczynnik szumów w całym obsługiwanym zakresie.

24h
Dostępny
Dostępna ilość: 10

Opis

ZK06-UM to szerokopasmowy wzmacniacz niskoszumowy (LNA) firmy Zeenko przeznaczony do pracy w paśmie 10 MHz – 6 GHz. Zasilany przez złącze USB typu C, moduł charakteryzuje się dobrą płaskością wzmocnienia w zakresie 1–6 GHz oraz niskim współczynnikiem szumów, co czyni go odpowiednim wyborem do zastosowań RF, w tym jako zewnętrzny przedwzmacniacz do analizatora widma tinySA ULTRA przy pomiarach do 5,8 GHz.

Układ umożliwia precyzyjne dopasowanie parametrów dzięki regulacji prądu zasilania przez zewnętrzny rezystor polaryzujący. Wysokie wartości parametrów OP1dB i OIP3 zapewniają odporność na przesterowania oraz dobrą jakość sygnału w zastosowaniach laboratoryjnych i hobbystycznych. Może stanowić zamiennik dla popularnych układów takich jak QPL9503 i QPL9504.

Właściwości

  • Zakres częstotliwości: 10 MHz – 6 GHz
  • Zasilanie: USB typu C, 5 V
  • Prąd zasilania: 80 mA (regulowany przez zewnętrzny rezystor)
  • Wzmocnienie (Gain):
  • 5 dB @ 100 kHz
  • 23,5 dB @ 5 MHz
  • 27 dB @ 10 MHz
  • 25,5 dB @ 100 MHz
  • 22,5 dB @ 1 GHz
  • 22,5 dB @ 2 GHz
  • 21 dB @ 3 GHz
  • 22 dB @ 4 GHz
  • 23 dB @ 5 GHz
  • 22,5 dB @ 6 GHz
  • Współczynnik szumów (NF):
  • 2,3 dB @ 10 MHz
  • 0,8 dB @ 100 MHz
  • 0,6–1,0 dB w zakresie 1–6 GHz
  • OP1dB (Moc wyjściowa przy kompresji 1 dB):
  • 16 dBm @ 10 MHz
  • 18 dBm @ 100 MHz – 4 GHz
  • 17 dBm @ 5 GHz
  • 16 dBm @ 6 GHz
  • OIP3 (Trzeci punkt intermodulacyjny):
  • 26 dBm @ 10 MHz
  • 32–34 dBm @ 100 MHz – 3 GHz
  • 31 dBm @ 5 GHz
  • 25 dBm @ 6 GHz
  • Obudowa: kompaktowa, ekranowana
  • Uwagi: dobra płaskość wzmocnienia w zakresie 1–6 GHz, niski poziom szumów
  • Kompatybilność: zalecany jako przedwzmacniacz dla tinySA ULTRA 5.8 GHz
  • Może zastępować: QPL9503, QPL9504
