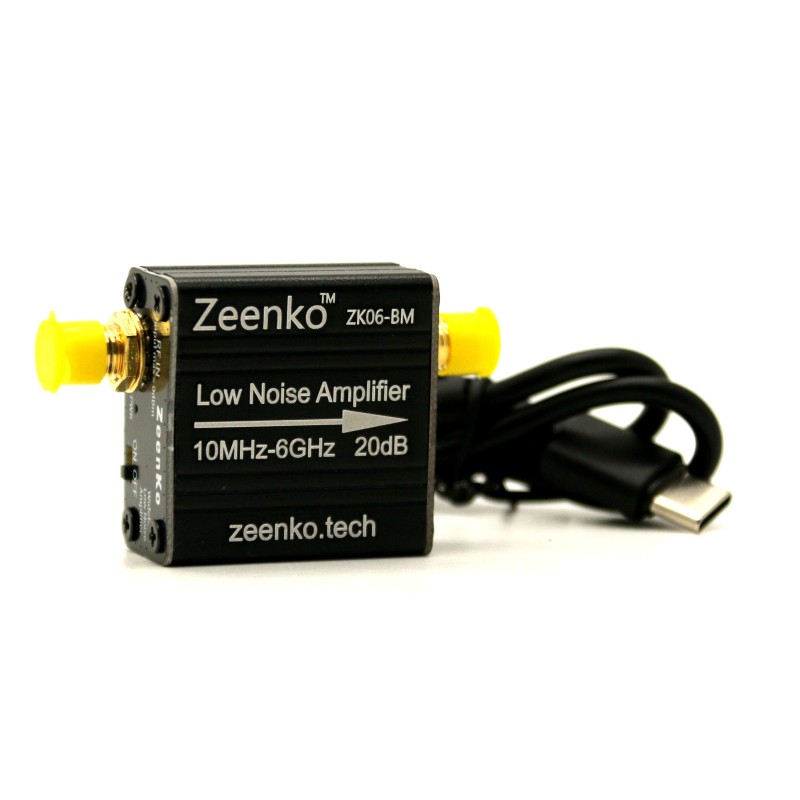

Zeenko ZK06-BM to przenośny, niskoszumowy wzmacniacz RF z zasilaniem bateryjnym, działający w paśmie 10 MHz – 6 GHz. Oferuje wysoką stabilność wzmocnienia, dobrą odporność na przesterowania oraz pełną kompatybilność z analizatorami widma, w tym tinySA ULTRA. Szczególnie polecany w aplikacjach pomiarowych i systemach antenowych.

24h
Dostępny
Dostępna ilość: 2

Opis

ZK06-BM to szerokopasmowy, niskoszumowy wzmacniacz RF firmy Zeenko z serii BM, pracujący w paśmie 10 MHz – 6 GHz. Urządzenie wyposażono w wbudowany akumulator, który zapewnia do 6 godzin pracy, a ładowanie odbywa się prądem 210 mA. Moduł charakteryzuje się dobrą płaskością wzmocnienia w zakresie 1–6 GHz oraz niskim poziomem szumów, co czyni go idealnym do zastosowań mobilnych i pomiarowych, np. jako zewnętrzny przedwzmacniacz dla analizatorów widma tinySA ULTRA w pomiarach do 5,8 GHz.

Dzięki wysokim parametrom liniowości i odporności na przesterowania, ZK06-BM może być używany jako zamiennik dla wzmacniaczy QPL9503 i QPL9504.

Właściwości

  • Zakres częstotliwości: 10 MHz – 6 GHz
  • Zasilanie: wbudowany akumulator
  • Prąd ładowania: 210 mA
  • Całkowity pobór prądu: 250 mA
  • Czas pracy na baterii: do 6 godzin
  • Wzmocnienie (Gain):
  • 21 dB @ 5 MHz
  • 25,5 dB @ 10 MHz
  • 24,5 dB @ 100 MHz
  • 21,5 dB @ 1 GHz
  • 21 dB @ 2 GHz
  • 20 dB @ 3 GHz
  • 19,5 dB @ 4 GHz
  • 19 dB @ 5 GHz
  • 18 dB @ 6 GHz
  • Współczynnik szumów (NF):
  • 2,3 dB @ 10 MHz
  • 0,8 dB @ 100 MHz
  • 0,6–1,0 dB w zakresie 1–6 GHz
  • OP1dB (moc wyjściowa przy kompresji 1 dB):
  • 16 dBm @ 10 MHz
  • 12 dBm @ 100 MHz
  • 18 dBm @ 1–3 GHz
  • 17 dBm @ 5 GHz
  • 16 dBm @ 6 GHz
  • OIP3 (trzeci punkt intermodulacyjny):
  • 26 dBm @ 10 MHz
  • 31 dBm @ 100 MHz – 1 GHz
  • 30 dBm @ 2 GHz
  • 31 dBm @ 3 GHz
  • 28 dBm @ 4 GHz
  • 27 dBm @ 5 GHz
  • 24 dBm @ 6 GHz
  • Uwagi: szerokopasmowy, niskoszumowy, dobra płaskość w zakresie 1–6 GHz
  • Rekomendowany do użycia z analizatorem tinySA ULTRA 5.8 GHz
  • Może być stosowany jako zamiennik: QPL9503, QPL9504
