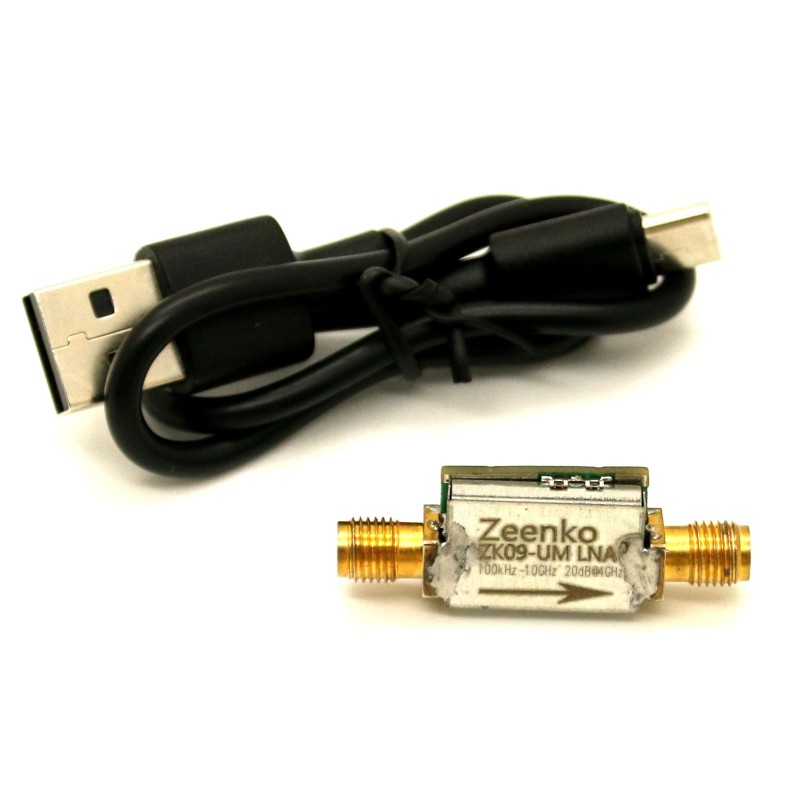

Wzmacniacz niskoszumowy RF 100 kHz – 10 GHz ZK09-UM Zeenko UM Series, USB-C
search
  • Wzmacniacz niskoszumowy RF 100 kHz – 10 GHz ZK09-UM Zeenko UM Series, USB-C
ID: 1201361
113,87 zł
Brutto

92,58 zł Netto

Zeenko ZK09-UM to kompaktowy, niskoszumowy wzmacniacz RF pracujący w paśmie od 100 kHz do 10 GHz, zasilany przez USB-C i wyposażony w technologię on-chip bias. Zapewnia wysoką liniowość, stabilne wzmocnienie i szerokie pasmo pracy, stanowiąc alternatywę dla popularnych wzmacniaczy mikrofalowych w zastosowaniach laboratoryjnych i pomiarowych.

6 tyg.
Oczekiwanie na dostawę

Opis

ZK09-UM to ultra-szerokopasmowy wzmacniacz niskoszumowy (LNA) firmy Zeenko, przeznaczony do pracy w zakresie od 100 kHz do 10 GHz. Moduł korzysta z technologii wbudowanego polaryzowania (on-chip bias), co eliminuje konieczność zewnętrznej regulacji, a pobór prądu wynosi 52 mA. Urządzenie oferuje dobrą płaskość charakterystyki wzmocnienia oraz stabilną pracę w szerokim paśmie, co czyni je odpowiednim do zastosowań pomiarowych, w torach odbiorczych oraz systemach antenowych.

ZK09-UM może być używany jako zamiennik dla wzmacniaczy ADM-8095, ADM-8625 oraz HMC8413, zapewniając wysoką liniowość i niski poziom szumów w aplikacjach wymagających szerokiego zakresu częstotliwości.

Właściwości

  • Zakres częstotliwości: 100 kHz – 10 GHz
  • Zasilanie: USB typu C, 5 V
  • Prąd zasilania: 52 mA
  • Biasowanie: on-chip (bez potrzeby zewnętrznej regulacji)
  • Wzmocnienie (Gain):
  • 21 dB @ 100 kHz
  • 21,5 dB @ 5 MHz
  • 21,5 dB @ 10 MHz
  • 21,5 dB @ 100 MHz
  • 21,5 dB @ 1 GHz
  • 21 dB @ 2 GHz
  • 18 dB @ 5 GHz
  • 16,5 dB @ 8 GHz
  • 14 dB @ 9 GHz
  • 13 dB @ 10 GHz
  • Współczynnik szumów (NF):
  • 6,7 dB @ 10 MHz
  • 2,2 dB @ 100 MHz
  • 2 dB @ 1 GHz
  • 1,8 dB @ 2 GHz
  • 2,3 dB @ 3 GHz
  • 2,4 dB @ 4 GHz
  • 2,5 dB @ 5 GHz
  • 2,8 dB @ 6 GHz
  • 3,1 dB @ 7 GHz
  • 3,8 dB @ 9 GHz
  • 3,9 dB @ 10 GHz
  • OP1dB (moc wyjściowa przy kompresji 1 dB):
  • 11 dBm @ 10 MHz
  • 13 dBm @ 100 MHz
  • 13 dBm @ 1 GHz
  • 13 dBm @ 2 GHz
  • 13 dBm @ 3 GHz
  • 13 dBm @ 4 GHz
  • 13 dBm @ 5 GHz
  • 12 dBm @ 6 GHz
  • 11 dBm @ 7 GHz
  • 10 dBm @ 9 GHz
  • 9 dBm @ 10 GHz
  • OIP3 (trzeci punkt intermodulacyjny):
  • 24 dBm @ 10 MHz
  • 23 dBm @ 100 MHz
  • 22 dBm @ 1 GHz
  • 22 dBm @ 2 GHz
  • 22 dBm @ 3 GHz
  • 22 dBm @ 4 GHz
  • 22 dBm @ 5 GHz
  • 22 dBm @ 6 GHz
  • 22 dBm @ 7 GHz
  • 22 dBm @ 9 GHz
  • 22 dBm @ 10 GHz
  • Uwagi: ultra-szerokopasmowy, niskoszumowy, dobra płaskość charakterystyki
  • Może być stosowany jako zamiennik: ADM-8095, ADM-8625, HMC8413
