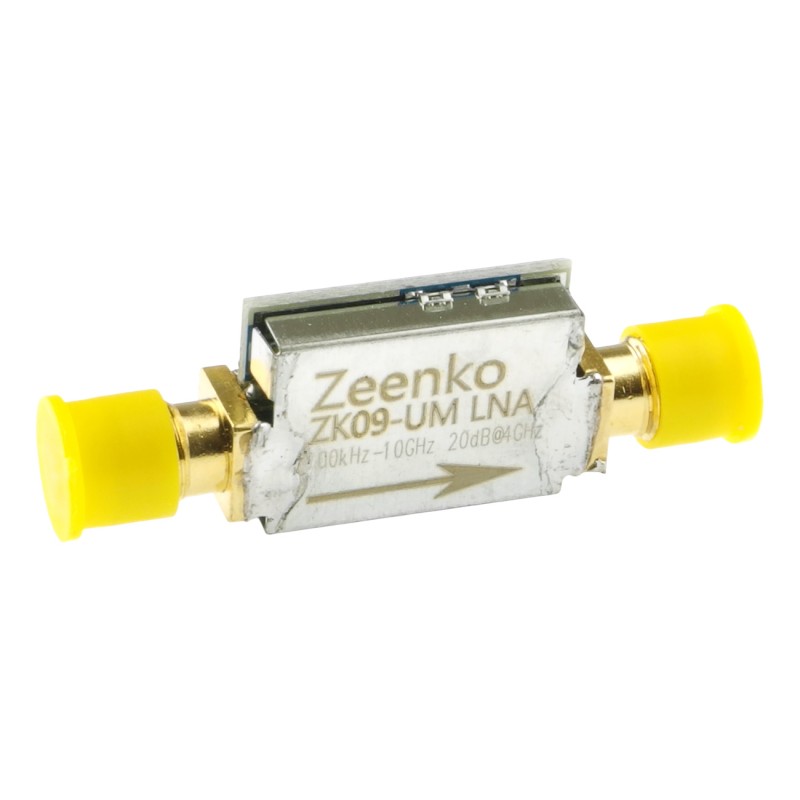

Wzmacniacz niskoszumowy RF 100 kHz – 10 GHz ZK09-UM Zeenko UM Series, USB-C
ID: 1201361
5902186333871
87,51 zł
Brutto
71,15 zł Netto
Zeenko ZK09-UM to kompaktowy, niskoszumowy wzmacniacz RF pracujący w paśmie od 100 kHz do 10 GHz, zasilany przez USB-C i wyposażony w technologię on-chip bias. Zapewnia wysoką liniowość, stabilne wzmocnienie i szerokie pasmo pracy, stanowiąc alternatywę dla popularnych wzmacniaczy mikrofalowych w zastosowaniach laboratoryjnych i pomiarowych.
Opis
ZK09-UM to ultra-szerokopasmowy wzmacniacz niskoszumowy (LNA) firmy Zeenko, przeznaczony do pracy w zakresie od 100 kHz do 10 GHz. Moduł korzysta z technologii wbudowanego polaryzowania (on-chip bias), co eliminuje konieczność zewnętrznej regulacji, a pobór prądu wynosi 52 mA. Urządzenie oferuje dobrą płaskość charakterystyki wzmocnienia oraz stabilną pracę w szerokim paśmie, co czyni je odpowiednim do zastosowań pomiarowych, w torach odbiorczych oraz systemach antenowych.
ZK09-UM może być używany jako zamiennik dla wzmacniaczy ADM-8095, ADM-8625 oraz HMC8413, zapewniając wysoką liniowość i niski poziom szumów w aplikacjach wymagających szerokiego zakresu częstotliwości.
Właściwości
- Zakres częstotliwości: 100 kHz – 10 GHz
- Zasilanie: USB typu C, 5 V
- Prąd zasilania: 52 mA
- Biasowanie: on-chip (bez potrzeby zewnętrznej regulacji)
- Wzmocnienie (Gain):
- 21 dB @ 100 kHz
- 21,5 dB @ 5 MHz
- 21,5 dB @ 10 MHz
- 21,5 dB @ 100 MHz
- 21,5 dB @ 1 GHz
- 21 dB @ 2 GHz
- 18 dB @ 5 GHz
- 16,5 dB @ 8 GHz
- 14 dB @ 9 GHz
- 13 dB @ 10 GHz
- Współczynnik szumów (NF):
- 6,7 dB @ 10 MHz
- 2,2 dB @ 100 MHz
- 2 dB @ 1 GHz
- 1,8 dB @ 2 GHz
- 2,3 dB @ 3 GHz
- 2,4 dB @ 4 GHz
- 2,5 dB @ 5 GHz
- 2,8 dB @ 6 GHz
- 3,1 dB @ 7 GHz
- 3,8 dB @ 9 GHz
- 3,9 dB @ 10 GHz
- OP1dB (moc wyjściowa przy kompresji 1 dB):
- 11 dBm @ 10 MHz
- 13 dBm @ 100 MHz
- 13 dBm @ 1 GHz
- 13 dBm @ 2 GHz
- 13 dBm @ 3 GHz
- 13 dBm @ 4 GHz
- 13 dBm @ 5 GHz
- 12 dBm @ 6 GHz
- 11 dBm @ 7 GHz
- 10 dBm @ 9 GHz
- 9 dBm @ 10 GHz
- OIP3 (trzeci punkt intermodulacyjny):
- 24 dBm @ 10 MHz
- 23 dBm @ 100 MHz
- 22 dBm @ 1 GHz
- 22 dBm @ 2 GHz
- 22 dBm @ 3 GHz
- 22 dBm @ 4 GHz
- 22 dBm @ 5 GHz
- 22 dBm @ 6 GHz
- 22 dBm @ 7 GHz
- 22 dBm @ 9 GHz
- 22 dBm @ 10 GHz
- Uwagi: ultra-szerokopasmowy, niskoszumowy, dobra płaskość charakterystyki
- Może być stosowany jako zamiennik: ADM-8095, ADM-8625, HMC8413
