Moduł ESP32-C6 LCD 1,54″ 240 × 240px, wersja EN - Waveshare 34660
ID: 1207046
68,19 zł
Brutto
55,44 zł Netto

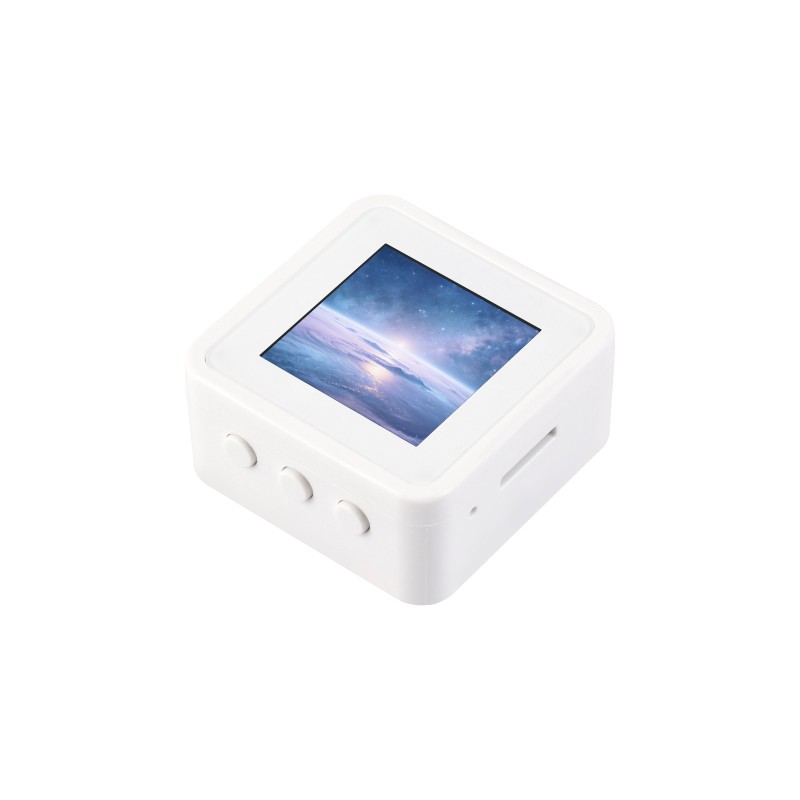

Moduł rozwojowy z układem ESP32-C6, 1,54-calowym wyświetlaczem IPS LCD 240 × 240px oraz komunikacją Wi-Fi 6, Bluetooth 5 LE i IEEE 802.15.4. Zawiera 6-osiowy IMU QMI8658, dwa mikrofony, głośnik, slot kart TF, USB-C oraz obsługę akumulatora 3,7V; wariant EN bez panelu dotykowego. Waveshare ESP32-C6-LCD-1.54-EN
Opis
Moduł rozwojowy Waveshare ESP32-C6-LCD-1.54-EN wykorzystuje mikrokontroler ESP32-C6 z 32-bitowym, jednordzeniowym procesorem RISC-V taktowanym z częstotliwością do 160MHz. Układ oferuje 512KB SRAM, 320KB ROM oraz 16MB pamięci Flash. Łączność bezprzewodowa obejmuje Wi-Fi 6 w paśmie 2,4GHz, Bluetooth 5 LE oraz IEEE 802.15.4, co umożliwia realizację projektów wykorzystujących między innymi protokoły Zigbee 3.0 i Thread.
Wbudowany wyświetlacz IPS LCD 1,54″ oferuje rozdzielczość 240 × 240px i obsługuje 262K kolorów. Ekran wykorzystuje sterownik ST7789 i komunikuje się przez 4-przewodowy interfejs SPI. Wariant Waveshare 34660 nie posiada panelu dotykowego. Wyświetlacz może służyć do budowy ekranów statusu, interfejsów HMI, urządzeń IoT oraz kompaktowych aplikacji graficznych.
Wyposażenie modułu obejmuje 6-osiowy IMU QMI8658 z 3-osiowym akcelerometrem i 3-osiowym żyroskopem, układ ES7210 do obsługi dwóch mikrofonów, kodek ES8311, wzmacniacz NS4150B oraz głośnik. Konfiguracja sprzętowa umożliwia tworzenie projektów wykorzystujących rejestrację i odtwarzanie dźwięku, funkcje głosowe oraz wykrywanie ruchu i orientacji urządzenia. Moduł wyposażono także w slot kart TF / microSD, przyciski PLUS, PWR i BOOT, port USB Type-C oraz pola I2C i UART do podłączania urządzeń zewnętrznych.
Złącze MX1.25 2PIN przeznaczone jest do podłączenia akumulatora litowego 3,7V i współpracuje z układem zarządzania ładowaniem i rozładowywaniem. Oznaczenie -EN identyfikuje wariant producenta o numerze 34660; dostępna dokumentacja Waveshare nie wskazuje odrębnych parametrów sprzętowych względem wersji ESP32-C6-LCD-1.54.
Właściwości
- Producent: Waveshare
- Numer produktu: 34660
- Model: ESP32-C6-LCD-1.54-EN
- Wariant: EN
- Panel dotykowy: brak
- Mikrokontroler: ESP32-C6
- Procesor: 32-bit RISC-V, jednordzeniowy
- Częstotliwość taktowania: do 160MHz
- SRAM: 512KB
- ROM: 320KB
- Flash: 16MB
- Wi-Fi: 2,4GHz Wi-Fi 6
- Bluetooth: Bluetooth 5 LE
- IEEE 802.15.4: obsługiwane
- Obsługiwane protokoły: Zigbee 3.0, Thread
- Antena: wbudowana
- Wyświetlacz: IPS LCD 1,54″
- Rozdzielczość: 240 × 240px
- Liczba kolorów: 262K
- Sterownik LCD: ST7789
- Interfejs LCD: 4-wire SPI
- Aktywny obszar wyświetlacza: 27,72 × 27,72mm
- IMU: QMI8658, 6 osi
- Czujniki IMU: 3-osiowy akcelerometr i 3-osiowy żyroskop
- Mikrofony: 2
- Układ audio: ES7210
- Kodek audio: ES8311
- Wzmacniacz audio: NS4150B
- Głośnik: wbudowany
- Slot karty pamięci: TF / microSD
- USB: USB Type-C
- Interfejsy rozszerzeń: I2C, UART, USB
- Przyciski: PLUS, PWR, BOOT
- Złącze akumulatora: MX1.25 2PIN
- Napięcie obsługiwanego akumulatora: 3,7V
- Obsługa ładowania i rozładowywania akumulatora
- Środowiska programistyczne: Arduino IDE, ESP-IDF
