Płytka rozwojowa ESP32-S3 z wyświetlaczem RLCD 4,2″ bez baterii - Waveshare 33507

Opis

Waveshare ESP32-S3 RLCD 4,2″ w wersji bez baterii to płytka rozwojowa AIoT oparta na mikrokontrolerze ESP32-S3, przeznaczona do projektów wymagających niskiego poboru energii, komunikacji bezprzewodowej oraz interakcji głosowej. Zastosowany refleksyjny wyświetlacz RLCD o przekątnej 4,2″ zapewnia komfortowe wrażenia zbliżone do papieru elektronicznego, przy jednocześnie szybszym odświeżaniu obrazu.

Wyświetlacz RLCD o rozdzielczości 300 x 400 px pracuje w trybie refleksyjnym i nie wymaga podświetlenia, wykorzystując światło otoczenia. Rozwiązanie to sprawdza się w jasnych środowiskach oraz aplikacjach o niskim zapotrzebowaniu na energię. Płytka wyposażona została w interfejs SPI do obsługi wyświetlacza oraz sterownik ST7305.

Moduł bazuje na dwurdzeniowym procesorze Xtensa LX7 o częstotliwości do 240 MHz i obsługuje komunikację Wi-Fi 2,4 GHz oraz Bluetooth 5 LE. Zintegrowane układy audio, podwójny mikrofon oraz głośnik umożliwiają realizację projektów AI Voice Interaction, w tym rozpoznawania mowy oraz interakcji głosowej bliskiego i dalekiego pola.

Na pokładzie znajduje się czujnik temperatury i wilgotności SHTC3, układ RTC PCF85063 oraz gniazdo karty TF do rozszerzenia pamięci. Płytka posiada również obwody zarządzania zasilaniem i ładowaniem, jednak w tej wersji akumulator 18650 nie jest dołączony do zestawu. Zasilanie realizowane jest przez port USB-C lub zewnętrzne źródło.

Płytka wspiera środowiska ESP-IDF oraz Arduino IDE i przeznaczona jest do prototypowania, nauki, projektów IoT, inteligentnych urządzeń biurkowych, kalendarzy elektronicznych oraz systemów sterowania.

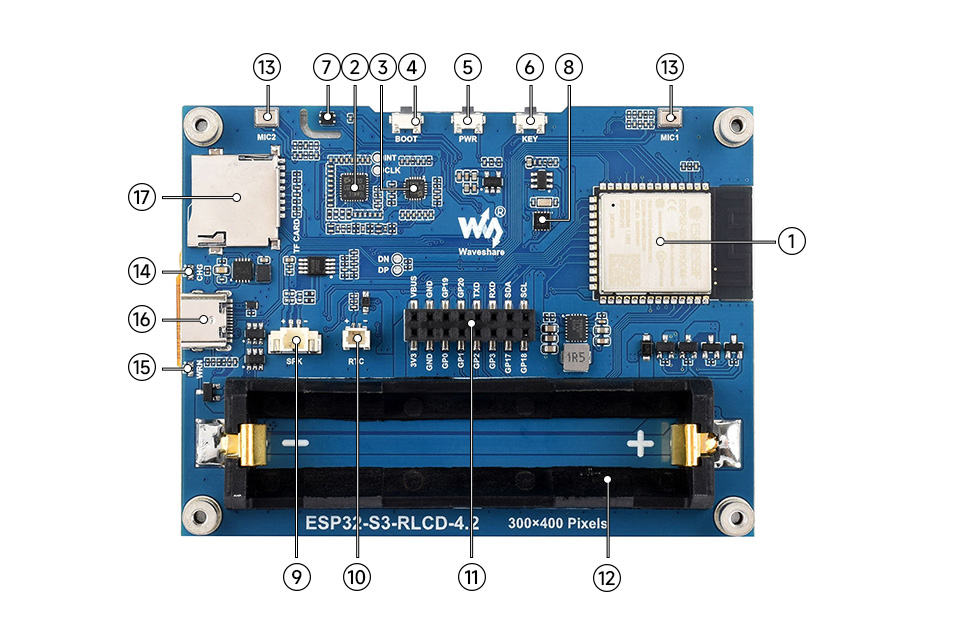

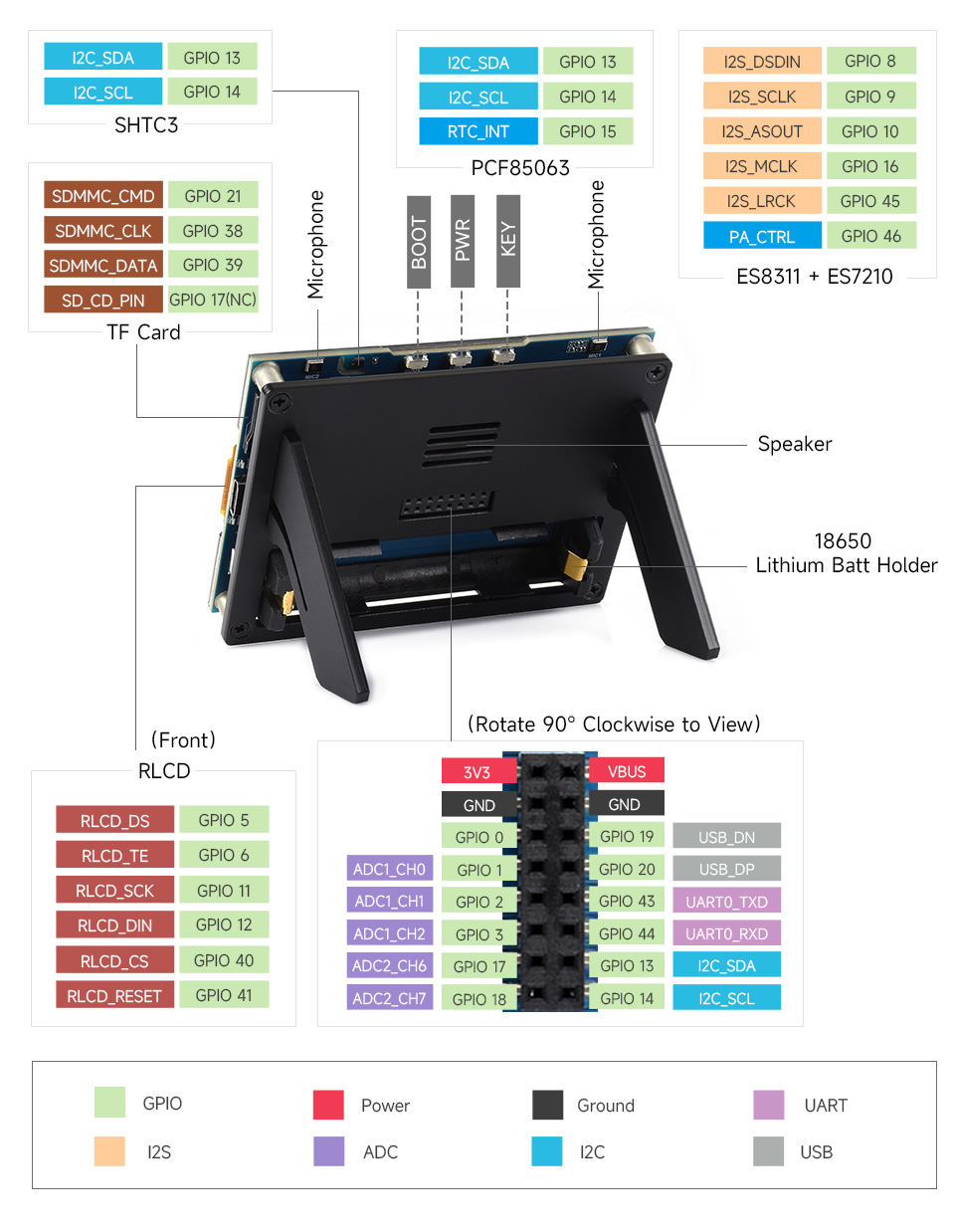

1. ESP32-S3-WROOM-1-N16R8 – układ SoC z obsługą Wi-Fi i Bluetooth, częstotliwość taktowania do 240 MHz, zintegrowana pamięć Flash 16 MB oraz PSRAM 8 MB
2. ES7210 – przetwornik ADC przeznaczony do układu redukcji echa
3. ES8311 – niskomocowy kodek audio
4. Przycisk BOOT – naciśnięcie podczas włączania zasilania uruchamia tryb pobierania
5. Przycisk PWR – długie naciśnięcie wyłącza zasilanie, krótkie naciśnięcie włącza zasilanie
6. Przycisk KEY – konfigurowalny, przeznaczony do własnych funkcji
7. Czujnik temperatury i wilgotności SHTC3 – umożliwia pomiar temperatury i wilgotności otoczenia w celu monitorowania środowiska
8. PCF85063 – układ RTC z funkcją podtrzymania czasu
9. Złącze głośnika MX1.25 2-pin – wyjście sygnału audio do podłączenia zewnętrznego głośnika
10. Złącze niezależnego zasilania RTC – obsługa wyłącznie ładowalnej baterii RTC PH1.0
11. 2 × złącze żeńskie 8-pin o rastrze 2,54 mm
12. Uchwyt akumulatora litowego 18650
13. Układ podwójnych mikrofonów – podwójna matryca mikrofonów współpracująca z ES7210 w celu realizacji redukcji echa
14. Dioda sygnalizacyjna CHG – gaśnie po pełnym naładowaniu akumulatora
15. Dioda ostrzegawcza WRN – świeci w przypadku odwrotnego podłączenia akumulatora
16. Port USB Type-C – przeznaczony do programowania oraz wyprowadzania logów
17. Gniazdo karty TF – obsługa kart TF w systemie plików FAT32 do rozszerzenia pamięci

Właściwości

• Mikrokontroler: ESP32-S3, dwurdzeniowy Xtensa LX7 do 240 MHz
• Pamięć: 512 kB SRAM, 384 kB ROM, 16 MB Flash, 8 MB PSRAM
• Łączność bezprzewodowa: Wi-Fi 2,4 GHz, Bluetooth 5 LE
• Wyświetlacz: 4,2 cala RLCD, tryb refleksyjny
• Rozdzielczość wyświetlacza: 300 x 400 px
• Skala szarości: 2 poziomy
• Interfejs wyświetlacza: SPI
• Sterownik wyświetlacza: ST7305
• Kolory wyświetlania: czarny, biały
• Audio: kodek audio, podwójny mikrofon, głośnik
• Czujniki: SHTC3 temperatury i wilgotności
• RTC: PCF85063
• Gniazdo karty pamięci: TF
• Interfejsy: USB, UART, I2C, GPIO
• Zasilanie: USB-C, obsługa akumulatora 18650 (akumulator nie dołączony)
• Obsługiwane środowiska: ESP-IDF, Arduino IDE
• Zastosowania: AI Voice Interaction, IoT, prototypowanie, urządzenia inteligentne

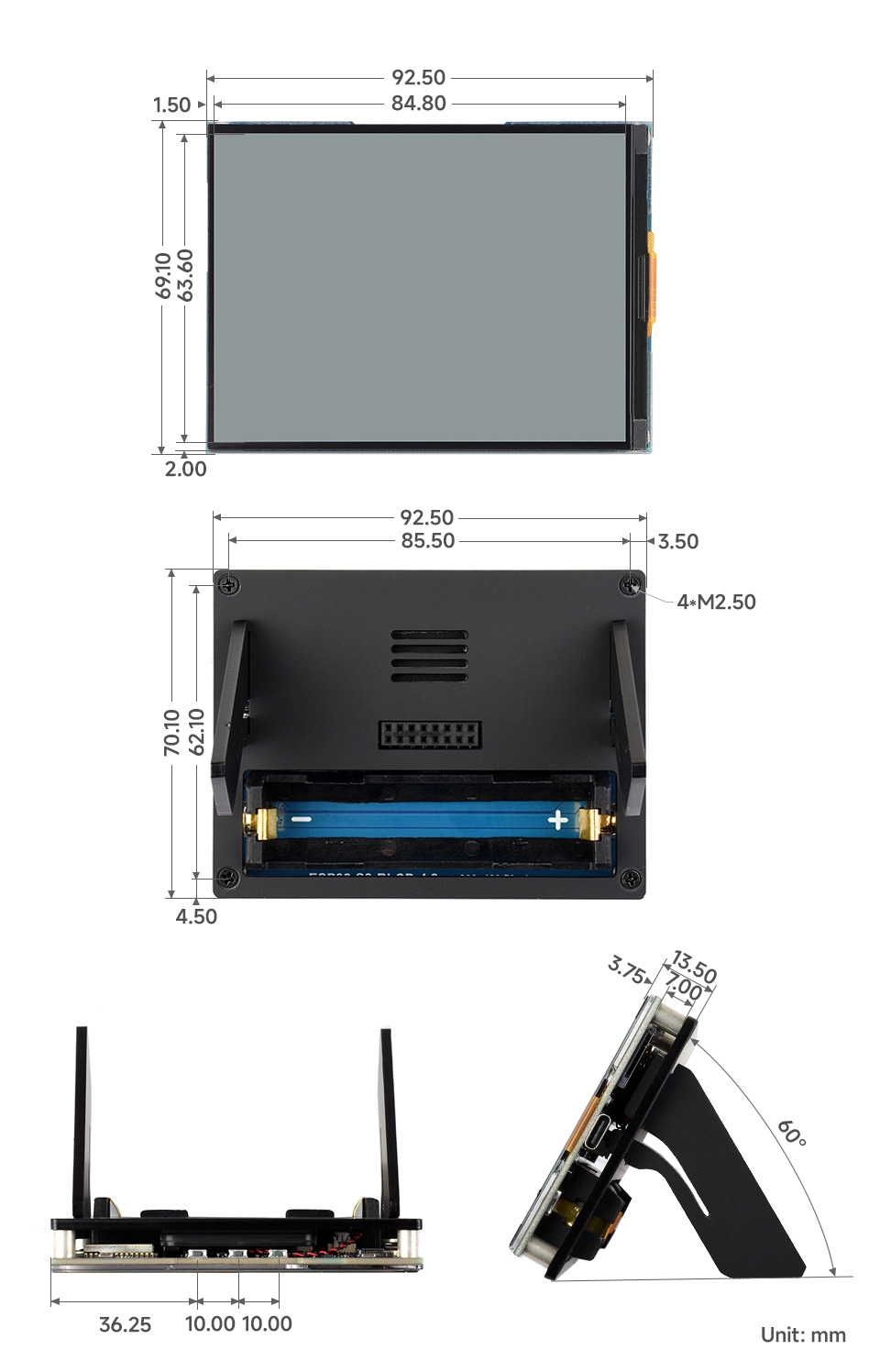

• Masa: 0,142 kg

W zestawie

• Płytka ESP32-S3-RLCD-4.2-EN ×1
• Podstawka akrylowa (2 elementy)
• Głośnik 8Ω 2 W MX1.25 2-pin
• Śrubokręt
