Przemysłowy moduł przekaźników 6-kanałowy RP2350 z RS485 i Wi-Fi - Waveshare 32576

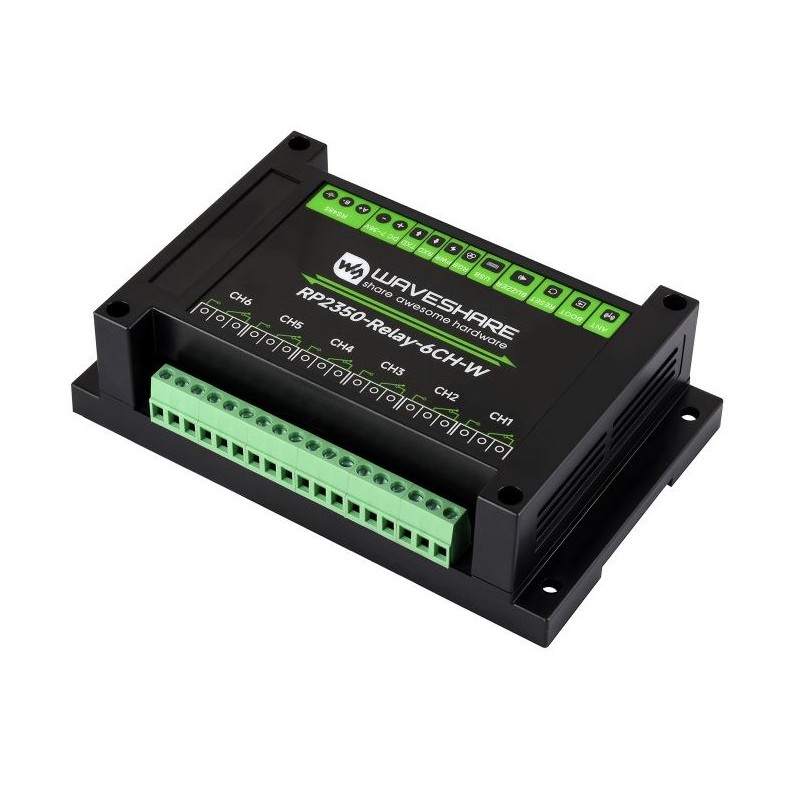

Opis

Moduł przekaźnikowy Waveshare RP2350-Relay-6CH-W zaprojektowany został do zastosowań przemysłowych wymagających niezawodnego sterowania obciążeniami oraz wysokiego poziomu izolacji elektrycznej. Układ oparty jest na mikrokontrolerze RP2350B opracowanym przez Raspberry Pi, oferującym unikalną architekturę dwurdzeniową z możliwością wyboru pomiędzy rdzeniami ARM Cortex-M33 a rdzeniami RISC-V Hazard3, taktowanymi częstotliwością do 150 MHz.

Moduł wyposażony został w sześć wysokiej jakości przekaźników o obciążalności do 10 A przy 250 VAC lub 30 VDC, umożliwiających bezpośrednie sterowanie urządzeniami sieciowymi i niskonapięciowymi. Zastosowanie izolacji optycznej, izolacji cyfrowej oraz izolowanego zasilania skutecznie chroni układ sterujący przed zakłóceniami pochodzącymi z obwodów wykonawczych.

Wersja RP2350-Relay-6CH-W posiada wbudowany moduł Raspberry Pi Radio Module 2, zapewniający łączność Wi-Fi 2.4 GHz oraz Bluetooth 5.2, co umożliwia zdalne sterowanie przekaźnikami w aplikacjach sieciowych. Dodatkowo moduł oferuje izolowany interfejs RS485 z obsługą komunikacji Modbus oraz 40-pinowe złącze kompatybilne z Raspberry Pi Pico HAT, pozwalające na dalszą rozbudowę systemu o interfejsy CAN, RS232, LoRa, RTC lub czujniki.

Obudowa ABS przystosowana do montażu na szynie DIN oraz szeroki zakres napięcia zasilania od 7 V do 36 V umożliwiają integrację modułu w szafach sterowniczych i instalacjach przemysłowych. Wbudowane diody sygnalizacyjne, dioda RGB oraz buzzer ułatwiają diagnostykę i monitorowanie pracy systemu.

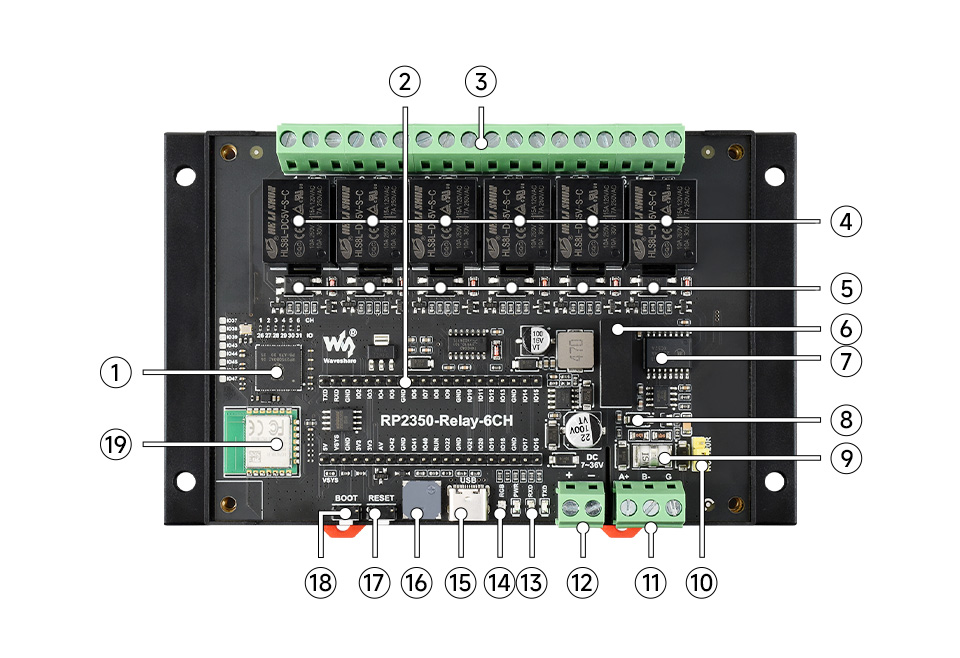

1. RP2350B – dwurdzeniowa konstrukcja o podwójnej architekturze, częstotliwość pracy do 150 MHz

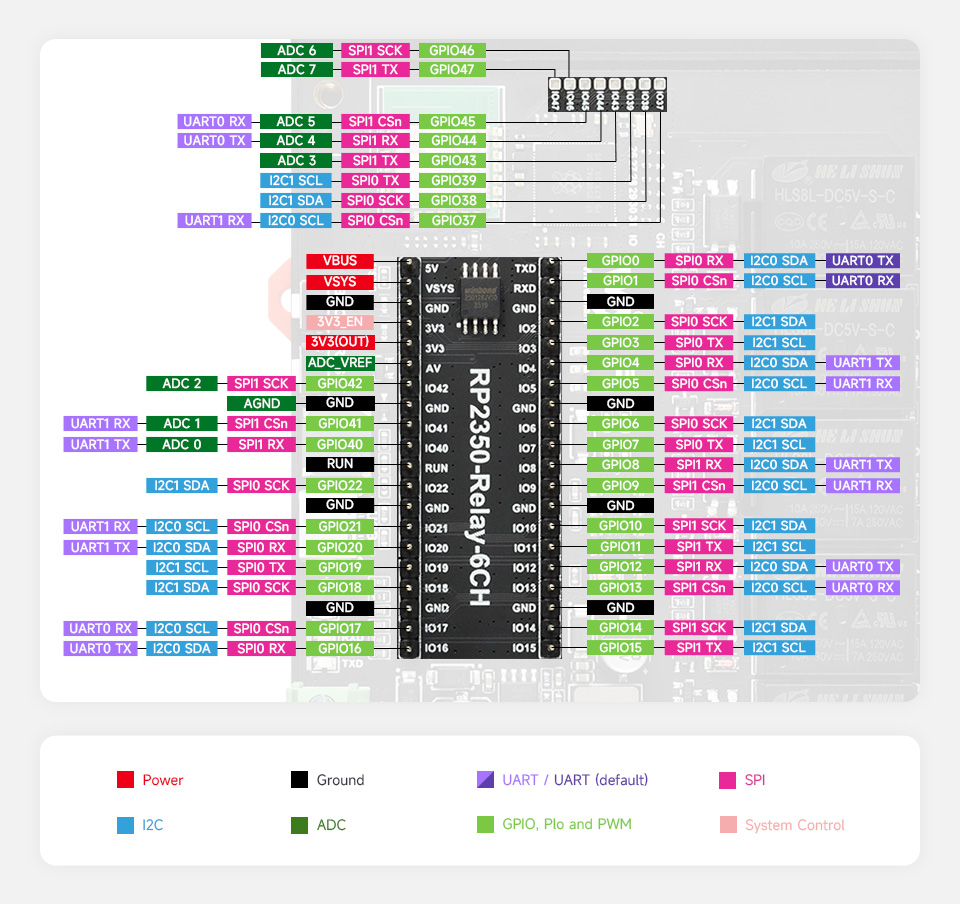

2. Złącze 40PIN Raspberry Pi Pico HAT

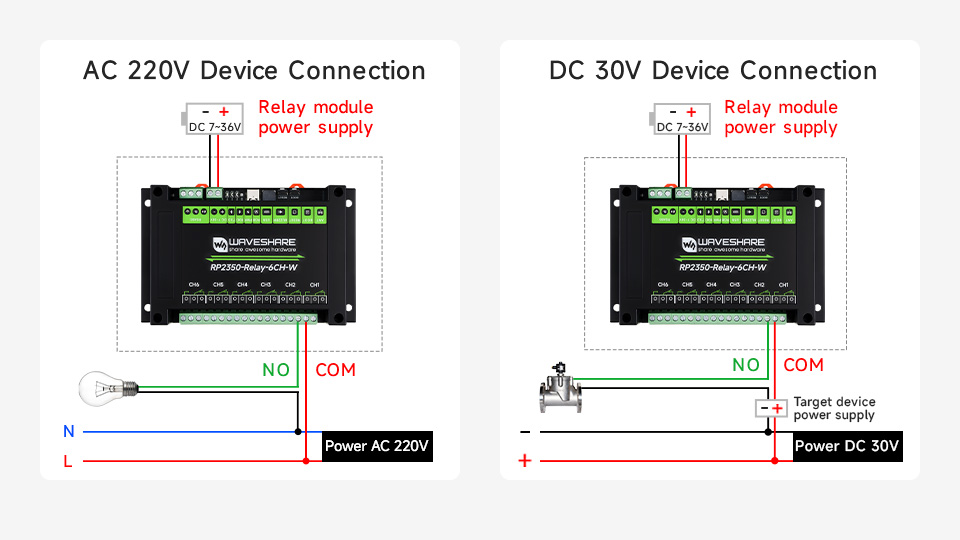

3. Złącza śrubowe przekaźników – do podłączania urządzeń zewnętrznych
4. Wysokiej jakości przekaźniki 6-kanałowe – obciążalność styków na kanał: ≤10A 250V AC lub ≤10A 30V DC

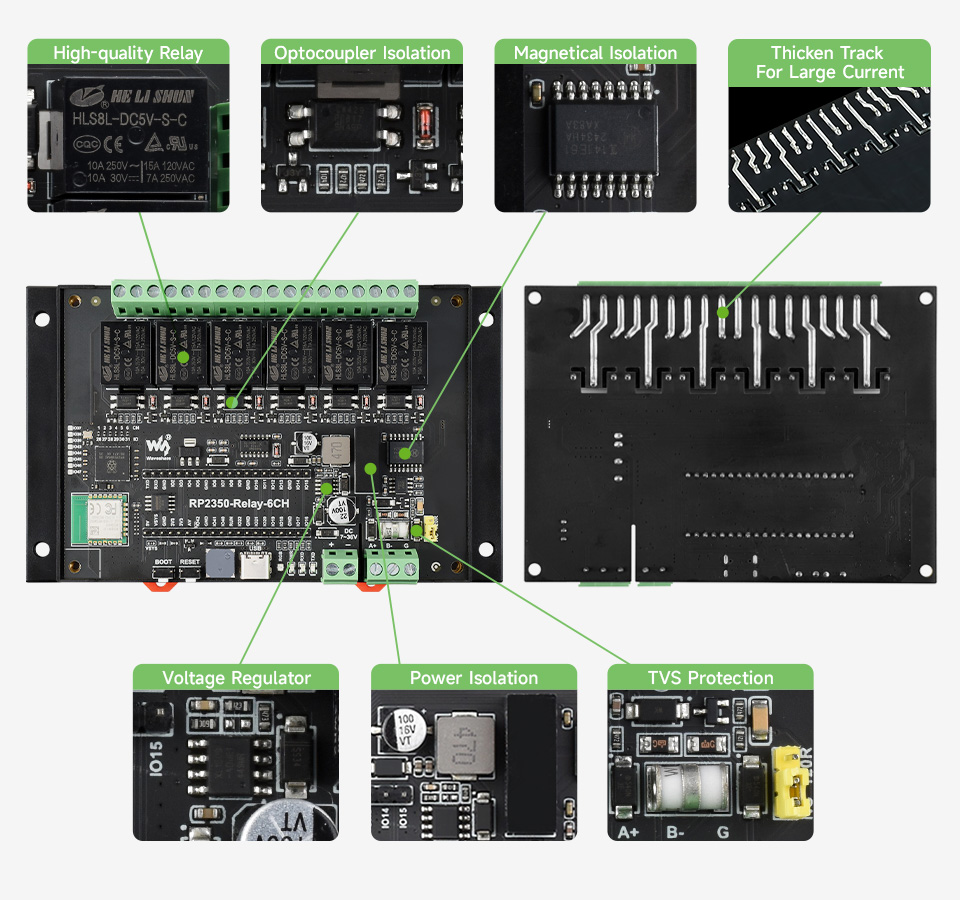

5. Układ izolacji optoelektronicznej – zapobiega zakłóceniom pochodzącym z zewnętrznych obwodów wysokiego napięcia podłączonych do przekaźników
6. Moduł izolowanego zasilania – zapewnia stabilne napięcie izolowane, bez konieczności stosowania dodatkowego źródła zasilania dla strony izolowanej
7. Układ izolacji cyfrowej – zapobiega zakłóceniom pochodzącym z zewnętrznych sygnałów
8. Dioda TVS (Transient Voltage Suppressor) – skutecznie tłumi przepięcia oraz krótkotrwałe skoki napięcia w obwodzie
9. Ceramiczna rurka gazowa
10. Zworka rezystora terminującego RS485 – wbudowany rezystor dopasowujący 120Ω, domyślnie niepodłączony, aktywowany za pomocą zworki
11. Interfejs magistrali RS485 – do podłączania zewnętrznych urządzeń RS485
12. Złącze śrubowe zasilania – obsługuje szeroki zakres napięcia wejściowego DC 7–36V
13. Diody sygnalizacyjne LED – PWR: wskaźnik zasilania; RXD: wskaźnik odbioru RS485; TXD: wskaźnik nadawania RS485
14. Dioda RGB WS2812
15. Złącze USB typu C – do programowania; USB 1.1 z obsługą trybu urządzenia i hosta
16. Buzzer pasywny
17. Przycisk RESET układu RP2350
18. Przycisk BOOT układu RP2350
19. Raspberry Pi Radio Module 2 – obsługa sieci bezprzewodowej Wi-Fi 4 oraz Bluetooth 5.2

Właściwości

• Mikrokontroler: RP2350B
• Architektura procesora: ARM Cortex-M33 lub RISC-V Hazard3
• Częstotliwość taktowania: do 150 MHz
• Pamięć SRAM: 520 kB
• Pamięć Flash: 16 MB
• Liczba kanałów przekaźnikowych: 6
• Obciążalność styków: ≤10 A 250 VAC lub ≤10 A 30 VDC
• Forma styków: 1NO 1NC
• Interfejs komunikacyjny: RS485 izolowany
• Obsługa protokołów: Modbus RTU
• Łączność bezprzewodowa: Wi-Fi 2.4 GHz 802.11n, Bluetooth 5.2
• Złącze rozszerzeń: 40PIN kompatybilne z Raspberry Pi Pico HAT
• Zasilanie: DC 7 V – 36 V
• Złącze USB: USB typu C
• Układy izolacji: izolacja optyczna, cyfrowa oraz izolowane zasilanie
• Zabezpieczenia: TVS, ESD, ochrona przeciwprzepięciowa
• Sygnalizacja: diody PWR, TXD, RXD, dioda RGB, buzzer
• Obudowa: ABS, montaż na szynie DIN
• Wymiary: 145 x 90 x 40 mm

W zestawie

• Moduł przekaźnikowy RP2350-Relay-6CH-W
• Śrubokręt
