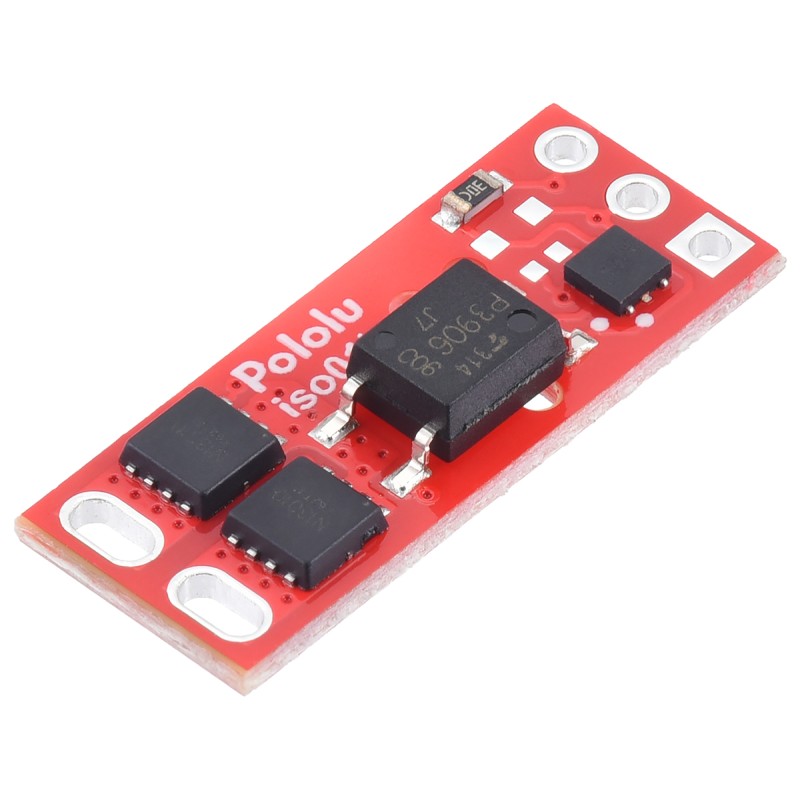

Pololu 5426 - izolowany przekaźnik półprzewodnikowy SPST 100V 4,5A
ID: 1207069
5902186339613
17,50 zł
Brutto
14,23 zł Netto
Izolowany przekaźnik półprzewodnikowy (SSR) SPST umożliwiający przełączanie obciążeń do 100 V i 4,5 A za pomocą sygnału sterującego od 2,7 V do 40 V. Moduł wykorzystuje optoizolację galwaniczną oraz parę tranzystorów MOSFET, zapewniając cichą pracę, dwukierunkowe przełączanie i możliwość pracy jako przełącznik high-side lub low-side. Pololu 5426
Opis

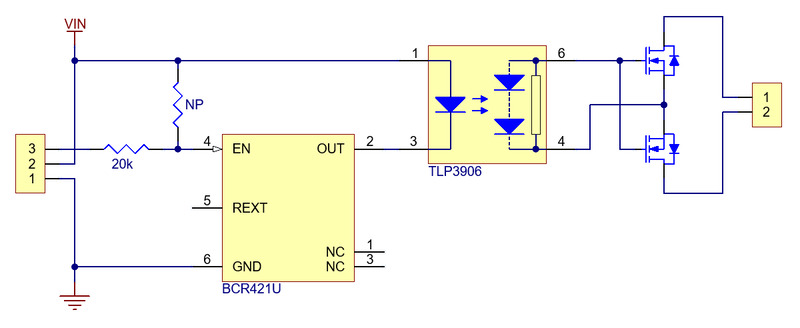

Izolowany przekaźnik półprzewodnikowy przeznaczony jest do załączania i odłączania obciążeń elektrycznych przy użyciu sygnału sterującego o napięciu od 2,7 V do 40 V. Moduł wykorzystuje optoizolowany sterownik oraz parę połączonych przeciwsobnie tranzystorów MOSFET, zapewniając galwaniczną izolację pomiędzy obwodem sterowania i obciążeniem. Konstrukcja umożliwia dwukierunkowe przełączanie prądu oraz pracę zarówno jako przełącznik high-side, jak i low-side.
Zastosowanie elementów półprzewodnikowych eliminuje problemy charakterystyczne dla przekaźników mechanicznych, takie jak zużywanie styków, iskrzenie czy hałas podczas przełączania. Typowy czas włączania i wyłączania wynosi do 1 ms, dzięki czemu moduł sprawdza się w układach automatyki, sterowania, systemach wbudowanych oraz jako zamiennik klasycznych przekaźników w aplikacjach wymagających galwanicznej izolacji.

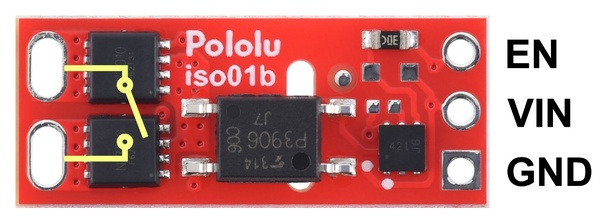

Płytka umożliwia sterowanie za pomocą trzech przewodów (VIN, GND i EN) lub dwóch przewodów po połączeniu wejść VIN i EN. Wyprowadzenia sterujące są zgodne z rastrem 2,54 mm i mogą współpracować z płytkami stykowymi, natomiast zaciski obciążenia umożliwiają bezpośrednie lutowanie przewodów lub montaż listew zaciskowych o rastrze 3,5 mm i 5 mm.
Właściwości
- Typ przekaźnika: Półprzewodnikowy SSR SPST
- Izolacja: Galwaniczna z wykorzystaniem optoizolatora
- Element przełączający: Para tranzystorów MOSFET
- Minimalne napięcie sterujące: 2,7 V
- Maksymalne napięcie sterujące: 40 V
- Maksymalny prąd wejściowy: 10 mA
- Maksymalne napięcie obciążenia: 100 V
- Maksymalny prąd obciążenia: 4,5 A
- Rezystancja w stanie włączenia: typowo 40 mΩ
- Maksymalny czas włączania: 1 ms
- Maksymalny czas wyłączania: 1 ms
- Możliwość pracy jako przełącznik high-side lub low-side
- Dwukierunkowe przełączanie prądu
- Raster wyprowadzeń sterujących: 2,54 mm
- Wymiary: 20,3 x 8,1 x 3,3 mm
- Masa: 0,4 g
1207069
Cechy
- Prąd wyjściowy
- 4,5 A
- Ilość kanałów
- 1
- Element wykonawczy
- Przekaźnik półprzewodnikowy SSR
- Napięcie cewki
- Nie dotyczy
