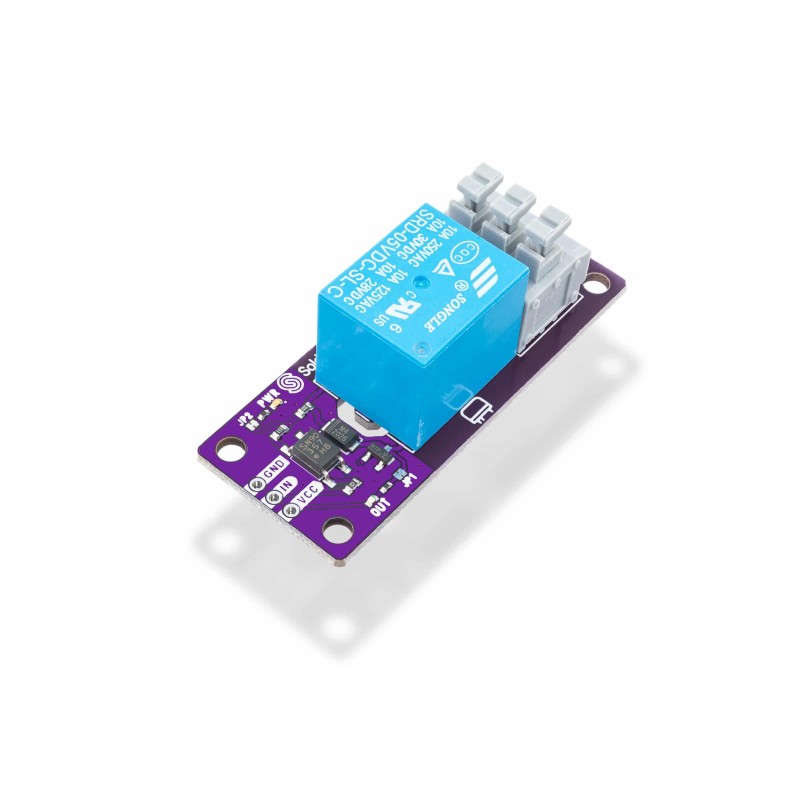

  • Widok główny
  • Widok główny (odwrócony)
  • Widok od góry
  • Widok od dołu
  • Listwa goldpin
ID: 1208249
28,81 zł
Brutto

23,42 zł Netto

Jednokanałowy moduł przekaźnikowy przeznaczony do sterowania obciążeniami AC i DC za pomocą mikrokontrolera. Obsługuje obciążenia do 10 A przy 250 V AC lub 10 A przy 30 V DC i może być sterowany sygnałami logicznymi 3,3 V oraz 5 V. Soldered 333024

Brak terminu dostawy
Obecnie brak na stanie

Opis

Moduł wykorzystuje 1 przekaźnik elektromechaniczny do załączania i wyłączania obciążeń o napięciu do 250 V AC lub 30 V DC i prądzie do 10 A. Układ sterujący został zintegrowany na płytce, dzięki czemu do sterowania przekaźnikiem można wykorzystać mikrokontrolery pracujące z logiką 3,3 V lub 5 V, w tym platformy Arduino. Rozwiązanie pozwala oddzielić obwód sterujący od obwodu przełączanego przez styki przekaźnika.

Wyprowadzenia o rastrze 2,54 mm umożliwiają wykorzystanie modułu w układach prototypowych, a podłączenie obciążenia realizowane jest przez zaciski śrubowe. Płytka może służyć do sterowania oświetleniem, silnikami, elektrozaworami i innymi odbiornikami AC lub DC w systemach automatyki i projektach mikrokontrolerowych. Otwory montażowe są zgodne z rozstawem elementów LEGO, a wymiary płytki wynoszą 54 x 22 mm.

Właściwości

  • Typ: moduł przekaźnikowy
  • Liczba kanałów: 1
  • Liczba przekaźników: 1
  • Maksymalne napięcie przełączane DC: 30 V
  • Maksymalny prąd przełączany DC: 10 A
  • Maksymalne napięcie przełączane AC: 250 V
  • Maksymalny prąd przełączany AC: 10 A
  • Zgodność z poziomami logicznymi 3,3 V i 5 V
  • Zaciski śrubowe do podłączenia obciążenia
  • Raster wyprowadzeń: 2,54 mm
  • Konstrukcja przystosowana do płytek stykowych
  • Otwory montażowe kompatybilne z elementami LEGO
  • Wymiary: 54 x 22 mm
  • Obsługa biblioteki Arduino
  • Konstrukcja open-source
  • Produkcja: Chorwacja, UE

W zestawie

  • Soldered 1-Channel Relay Board - 1 szt.
  • Listwa goldpin - 1 szt.
1208249

Cechy

Prąd wyjściowy
10 A
Ilość kanałów
1
Element wykonawczy
Przekaźnik elektromagnetyczny
Napięcie cewki
30 VDC / 250 VAC
