Power ORing Ideal Diode - moduł z zestawem dwóch układów idealnej diody 4-60V, 6A
ID: 1197880
30,47 zł
Brutto
24,77 zł Netto
Moduł z idealnymi diodami umożliwiający bezpieczne łączenie dwóch źródeł zasilania w jeden wspólny punkt wyjściowy, zapobiegając przepływowi wstecznemu prądu. Dzięki wbudowanym rezystorom 20 mΩ możliwa jest prosta kompensacja różnic napięć i równomierne rozłożenie obciążenia między zasilaczami. Płytka oferuje elastyczne złącza wejściowe i wyjściowe, co ułatwia integrację w systemach przemysłowych i hobbystycznych wymagających wysokiej niezawodności zasilania. Pololu 5398
Opis
Moduł z idealnymi diodami to praktyczne rozwiązanie umożliwiające łączenie dwóch źródeł zasilania w jeden wspólny punkt wyjściowy. Dzięki zastosowaniu dwóch identycznych układów idealnych diod, prąd nie przepływa wstecznie z wyjścia do któregokolwiek z wejść, co zapewnia bezpieczeństwo i stabilność pracy systemu. Typowe zastosowania obejmują redundantne zasilanie awaryjne oraz dzielenie obciążenia pomiędzy dwa zasilacze. Każde wejście zostało wyposażone w dodatkowy opornik 20 mΩ, który można wykorzystać do prostej kompensacji różnic napięć pomiędzy źródłami. Rozwiązanie to pozwala na równomierne rozłożenie obciążenia w przypadku stosowania dwóch zasilaczy o zbliżonym napięciu wyjściowym.
Należy pamiętać, że układ działa w prostym trybie OR, co oznacza, że nie ma możliwości zaawansowanego priorytetowego wyboru źródła zasilania. Jeżeli napięcia obu zasilaczy różnią się, można zastosować dodatkowy opornik w obwodzie źródła o wyższym napięciu lub odpowiednio zaprojektować długość przewodów, aby dodać rezystancję szeregową i wyrównać obciążenie. Dzięki temu moduł znajduje szerokie zastosowanie zarówno w systemach przemysłowych, jak i w projektach hobbystycznych wymagających zwiększonej niezawodności zasilania.

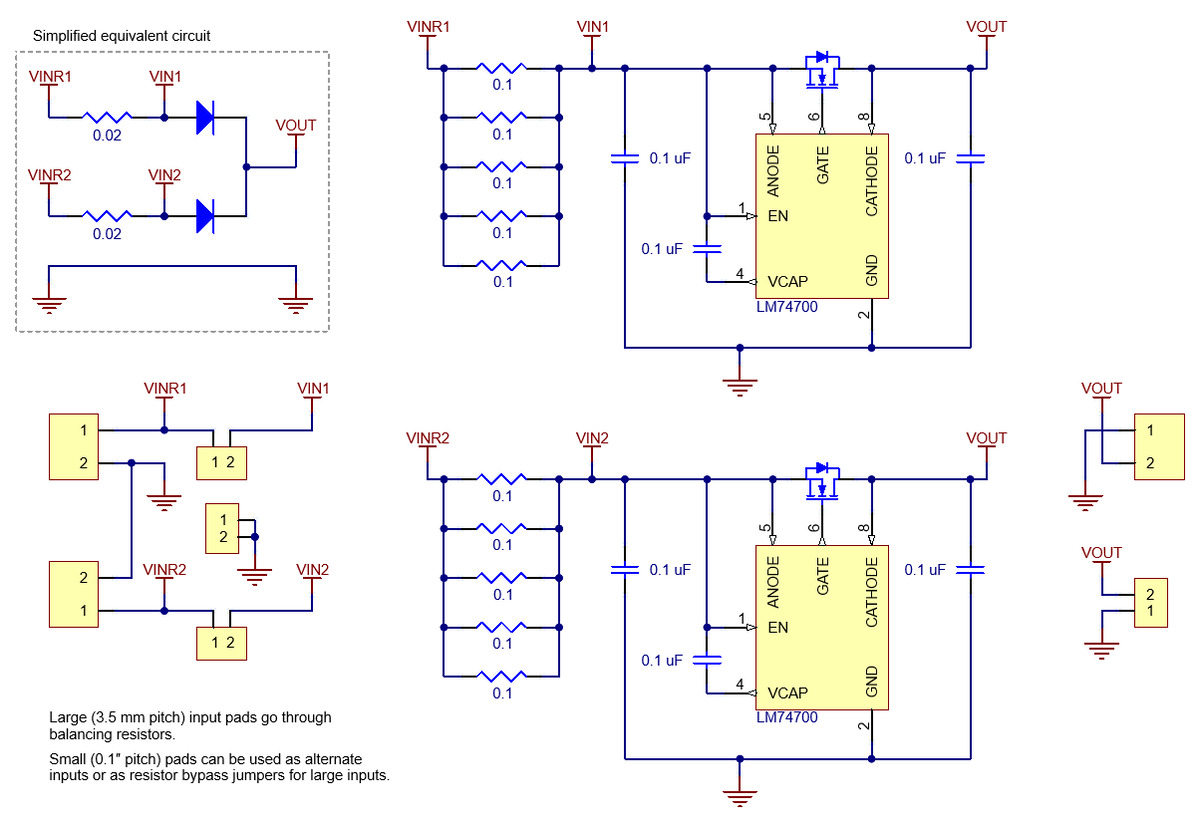

Po stronie wejściowej przewidziano dwa sposoby podłączenia każdego źródła: poprzez zacisk VINRx z rezystorem 20 mΩ lub VINx pomijający rezystor. Na wyjściu dostępny jest wspólny punkt VOUT, a masa układu jest wspólna dla wszystkich wejść i wyjść. Płytka oferuje duże otwory montażowe w rastrze 3,5 mm, przystosowane do przewodów 14 AWG i kompatybilne z typowymi złączami śrubowymi. Dodatkowo dostępne są mniejsze otwory w rastrze 2,54 mm, które umożliwiają podłączenie przewodów sygnałowych, goldpinów lub zworki omijającej rezystor balansujący. Taka konstrukcja sprawia, że moduł jest elastyczny i łatwy w integracji z różnymi systemami zasilania.
Właściwości
- Układ ORing z dwoma idealnymi diodami
- Możliwość podłączenia dwóch źródeł zasilania w konfiguracji redundantnej lub dzielonego obciążenia
- Każde wejście z dodatkowym rezystorem 20 mΩ (VINRx) lub opcją obejścia (VINx)
- Brak możliwości priorytetowego wyboru źródła – proste łączenie OR

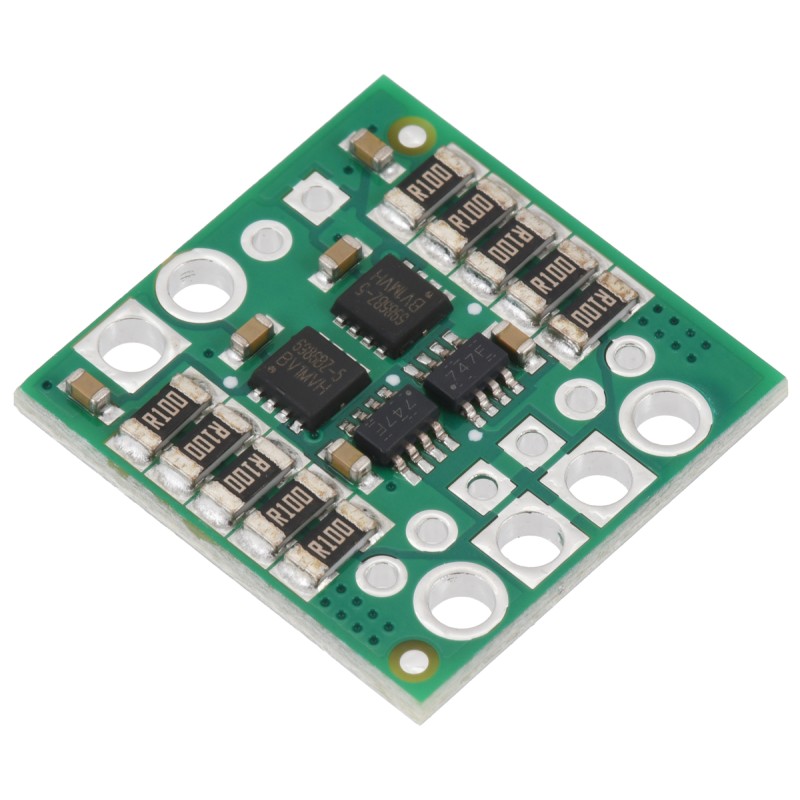

- Wejścia i wyjścia z dużymi otworami montażowymi 3,5 mm (kompatybilne z przewodami 14 AWG i terminalami śrubowymi)
- Dodatkowe otwory 0,1″ (2,54 mm) do podłączeń przewodów lub goldpinów
- Możliwość stosowania zworki w celu ominięcia rezystora balansującego
- Wspólna masa dla wszystkich wejść i wyjść
- Typowe zastosowania: redundantne zasilanie awaryjne, dzielenie obciążenia, systemy wymagające niezawodnego zasilania
- Napięcie pracy: 4 V do 60 V
- Maksymalny prąd: 6 A
- Blokowanie prądu wstecznego
- Wymiary: 19,05 × 19,69 × 2,79 mm
- Waga: 1,4 g
