SimpleFOC Shield Type B – Moduł sterownika silnika bezszczotkowego
ID: 1200362
5906623471454
114,64 zł
Brutto
93,20 zł Netto

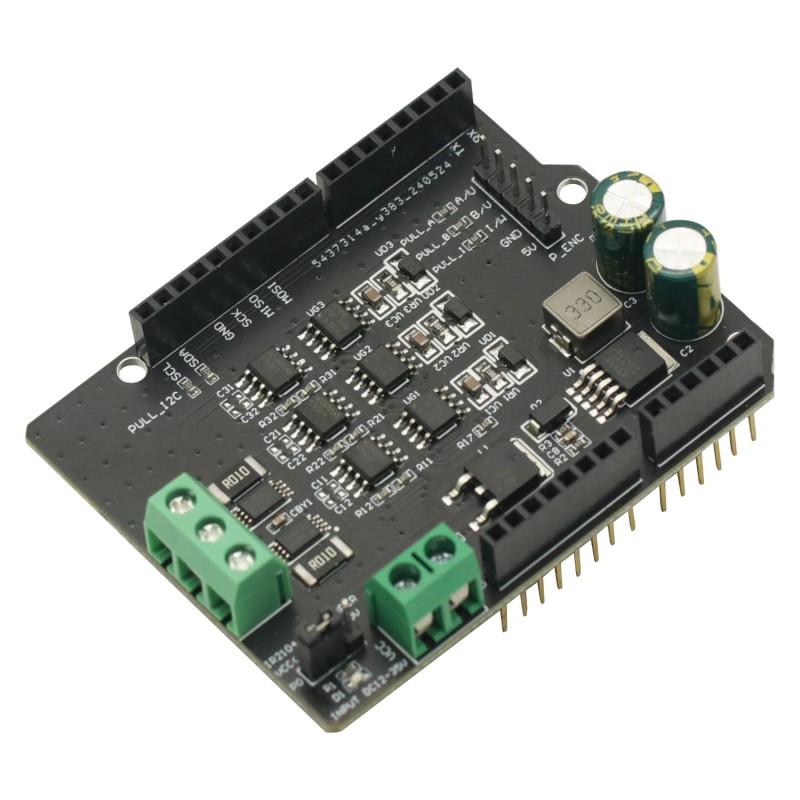

SimpleFOC Shield Type B umożliwia precyzyjne sterowanie silnikami BLDC z wykorzystaniem techniki FOC, wspierając napięcia zasilania do 35 V i współpracując z Arduino i STM32. Moduł wyposażono w czujniki prądu INA240 oraz driver IR2104 z konfigurowalnym napięciem bramek, co pozwala na precyzyjne sterowanie ruchem w projektach robotycznych i automatyki.
Opis
Moduł sterownika silnika bezszczotkowego SimpleFOC Shield Type B umożliwia precyzyjne sterowanie bezszczotkowymi silnikami prądu stałego BLDC w aplikacjach wymagających wysokiej dokładności, takich jak robotyka, automatyka, systemy CNC i platformy pozycjonujące. Zoptymalizowany do pracy w trybie sterowania wektorowego FOC (Field-Oriented Control), moduł wyposażono w dwa precyzyjne czujniki prądu INA240, które zapewniają dokładny pomiar zwrotny, niezbędny do efektywnego działania algorytmów FOC.
Zastosowane drivery IR2104 z regulowanym jumperem napięcia pozwalają na elastyczne zarządzanie zasilaniem bramek, umożliwiając dostosowanie poziomu napięcia w zależności od zasilania wejściowego. Moduł wspiera napięcie zasilania w zakresie od 12 V do 35 V. Kompatybilność z płytkami Arduino UNO, Arduino MEGA oraz STM32 Nucleo zapewnia szerokie możliwości integracji z popularnymi platformami rozwojowymi.
Dzięki współpracy z biblioteką SimpleFOC możliwe jest zaawansowane programowanie mikrokontrolera oraz implementacja złożonych funkcji sterowania ruchem. Moduł posiada wyjścia fazowe A, B, C oraz możliwość wyboru poziomu napięcia dla driverów IR2104 poprzez jumper konfiguracyjny (poniżej lub powyżej 20 V).
Właściwości
- Obsługa trójfazowych silników BLDC (interfejsy A, B, C)
- Sterowanie metodą FOC (Field-Oriented Control)
- 2 precyzyjne czujniki prądu INA240
- Regulowane napięcie zasilania driverów IR2104 (jumper)
- Zakres napięcia wejściowego: 12 V – 35 V
- Kompatybilność z Arduino UNO, Arduino MEGA, STM32 Nucleo
- Zgodność z biblioteką SimpleFOC
- Zwarta konstrukcja, łatwa integracja z systemami sterowania
- Solidna i niezawodna konstrukcja przeznaczona do pracy w aplikacjach mobilnych i stacjonarnych
