Hantek DSO2D10 - 2-kanałowy oscyloskop 100MHz z generatorem sygnałów 25MHz
ID: 1183452
5906623408276
949,44 zł
Brutto
771,90 zł Netto
Cyfrowy oscyloskop z wbudowanym generatorem sygnałów. Ma dwa kanały pomiarowe z pasmem 100 MHz i jednokanałowy generator sygnałów o częstotliwości przebiegu do 25 MHz. Hantek DSO2D10
Opis
Cyfrowy oscyloskop z wbudowanym generatorem sygnałów. Wyposażony został w wyświetlacz LCD TFT o przekątnej 7" i rozdzielczości 800 x 480 pikseli z możliwością regulacji jasności podświetlenia. Ma dwa kanały pomiarowe i charakteryzuje się dobrymi parametrami pracy, w tym pasmem 100 MHz, szybkością próbkowania 1 GSa/s oraz buforem pamięci 8 M. Ma wbudowane liczne funkcje ułatwiające analizę sygnałów, w tym umożliwia automatyczną nastawę AUTOSET, pomiar 32 parametrów napięciowo-czasowych, dekodowanie magistrali szeregowej (RS232/UART, I2C, SPI, CAN, LIN), analizę FFT, pracę w trybie X-Y, zapis przebiegów oraz komunikację z komputerem PC przez interfejs USB. Poza tym obsługuje komendy zdalnego sterowania SCPI. Dodatkowo oscyloskop oferuje jednokanałowy generator sygnałów o częstotliwości przebiegu do 25 MHz, który ma możliwość generowania sinusoidy, sygnału prostokątnego, trójkątnego oraz szumu. Jest przydatnym narzędziem pomiarowym stosowanym powszechnie w różnych dziedzinach takich, jak komunikacja, lotnictwo, systemy wbudowane, komputery, badania i edukacja.
Właściwości
Oscyloskop
- Ilość kanałów: 2
- Częstotliwość próbkowania: 1GSa/s (pojedynczy kanał) 500MSa/s (dwa kanały)
- Rozdzielczość: do 12 bitów
- Sprzężenie wejściowe: DC, AC, GND
- Impedancja wejściowa: 1MΩ±2% ‖20pF±3pF
- Współczynnik tłumienia sondy: 1X, 10X, 100X, 1000X
- Napięcie znamionowe: 300V CAT II
- Maksymalne napięcie wejściowe: 300VRMS (10X)
- Poziomo
- Interpolacja kształtu fali: (sin x)/x
- Maksymalna długość zapisu: 8M (jeden kanał), 4M (dwa kanały)
- Zakres skali poziomej: 2ns/div~100s/div 1, 2, 5 krok po kroku
- Tryb podstawy czasu: Y-T, X-Y, Roll
- Przesunięcie zera: ±0.5 div x minimalny bieg podstawy czasu
- Dokładność pomiaru częstotliwości próbkowania i czasu opóźnienia: ±25ppm
- Pionowo:
- Pasmo częstotliwości: 100 MHz
- Czas narastania: 3,5 ns
- Rozdzielczość pionowa: 8 bitów, każdy kanał próbkuje jednocześnie
- Czułość pionowa: 2mV/div do 10V/div
- Zakres offsetów ≥ 200mV/div, ±1V, ＜200mV/div ±50V
- Operacje matematyczne: +, -, ×, ÷, FFT
- Okno FFT: Prostokąt, Hanning, Hamming, Blackman, Bartlett, Flattop
- Limit szerokości pasma: 20 MHz
- Wyzwalanie:
- Typ wyzwalania: zbocze, szerokość impulsu, nachylenie, przekroczenie czasu, okno, wzór, interwał, UART, LIN, CAN, SPI, IIC
- Zakres poziomu wyzwalania: ±5 działek od środka ekranu
- Tryb wyzwalania: Auto, Normalny, pojedynczy
- Zakres wstrzymania 8ns do 10s
- Pomiar
- Różnica napięcia między kursorami △V
- Różnica czasu między kursorami △T
- Odwrotność △T, w hercach (1/△T)
- Pomiar automatyczny: częstotliwość, okres, średnia, peak-to-peak, RMS, minimum, mixmum, czas narastania, czas opadania, + szerokość, - szerokość, podstawa, góra, środek, amplituda, overshoot, preshoot, różnica faz zbocza narastającego, różnica faz zbocza opadającego, + duty, - duty, średnia okresu, PRMS, FOVshoot, ROVshoot, BWIDTH, FRF, FFR, LRR, LRF, LFR, LFF
- Rodzaj pomiaru DC RMS, AC RMS, DC
- Pomiar częstotliwości: 6 bitowy
Generator
- Ilość kanałów: 1
- Częstotliwość próbkowania: 200MSa/s
- Rozdzielczość pionowa: 12 bitów
- Maksymalna częstotliwość: 25 MHz
- Standardowe przebiegi: sinusoida, kwadrat, rampa, Exp, szum, DC
- Przebieg arbitralny: Arb1, Arb2, Arb3, Arb4
- Zakres częstotliwości:
- Sin: 0,1 Hz do 25 MHz
- Sygnał prostokątny: 0,1 Hz do 10 MHz
- Sygnał trójkątny: 0,1 Hz do 1 MHz
- Długość fali: 4KSa
- Dokładność częstotliwości: 100 ppm (<10 kHz) 50 ppm (>10 kHz)
- Rozdzielczość częstotliwości: 0,1 Hz lub 4 bity
- Amplituda wyjścia: 10mV do 7Vp-p (wysoka impedancja), 5mV~3,5Vp-p (50Ω)
- Offset DC: ±3,5 V, wysoka impedancja, ±1,75 V, 50 Ω
- Rozdzielczość wyjścia: 100 μV lub 3 bity
- Dokładność wyjścia: 2% (1 kHz)
- Impedancja wyjściowa 50 Ω
Ogólne parametry
- Wyświetlacz kolorowy LCD TFT o przekątnej 7" i rozdzielczości 800 x 480 pikseli z możliwością regulacji jasności podświetlenia
- Interfejs: USB Host，USB Device
- Wyjście kompensacji sondy
- Napięcie wyjściowe: 2Vpp wejście ≥1MΩ obciążenie
- Częstotliwość: 1kHz
- Zasilanie: 100-120 VAC RMS(±10%), 45Hz do 440Hz, CATⅡ, 120-240VACRMS(±10%), 45Hz do 66Hz, CATⅡ
- Pobór mocy: <30W
- Bezpiecznik T, 3.15A, 250V, 5x20mm
- Temperatura pracy: 0 do 50 °C
- Wymiary 318 x 110 x 150 mm
- Waga: 1900 g
W zestawie
- Oscyloskop
- Przewody pomiarowe BNC - Krokodylki - 2 szt.
- Sonda pomiarowa BNC - 1 szt.
- Przewód USB
- Przewód zasilający
1183452
Cechy
- Rodzaj oscyloskopu
- Cyfrowy
- Pasmo
- 100 MHz
- Próbkowanie
- 1 Gsps
- Rekord przebiegu
- 8 Mpts
- Ilość kanałów
- 2
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Uniwersalna sonda oscyloskopowa z wtykiem BNC i dzielnikiem napięcia 10:1. Ma pasmo przenoszenia 60 MHz i pozwala na wykonywanie pomiarów o maksymalnym napięciu do 600 V. Hantek PP-80
24,46 zł
Brak terminu dostawy
Brak towaru
Uniwersalna sonda oscyloskopowa z wtykiem BNC i dzielnikiem napięcia 10:1. Ma pasmo przenoszenia 100 MHz i pozwala na wykonywanie pomiarów o maksymalnym napięciu do 600 V. Hantek PP-150
30,58 zł
Brak terminu dostawy
Brak towaru
Wysokonapięciowa sonda oscyloskopowa z wtykiem BNC i dzielnikiem napięcia 100:1. Ma pasmo przenoszenia 100 MHz i pozwala na wykonywanie pomiarów o maksymalnym napięciu do 2 kV. Hantek T3100
103,20 zł
24h
Dostępna ilość: 1
Dostępny
Produkty z tej samej kategorii (16)
Uni-T UTD1102C to dwukanałowy oscyloskop cyfrowy o paśmie 100 MHz i szybkości próbkowania 500 MSa/s, idealny do serwisów, edukacji i laboratoriów. Wyposażony w 7-calowy wyświetlacz LCD, automatyczne pomiary, funkcje zapisu przebiegów oraz interfejs USB, zapewnia wygodną i precyzyjną analizę sygnałów elektrycznych.
1 999,00 zł
2 tyg.
Brak towaru
Oscyloskop cyfrowy RIGOL serii DS1000Z-E, z pasmem 100 MHz i częstotliwością próbkowania 1 GSa/s, to doskonałe narzędzie dla inżynierów, techników i studentów. Dzięki pamięci akwizycji 24 Mpts oraz wsparciu dla wyzwalania i dekodowania magistral szeregowych, ten oscyloskop zapewnia niezawodność i precyzję niezbędną w wielu zastosowaniach. Jego kompaktowa konstrukcja i łatwość użytkowania czynią go idealnym wyborem do pracy. Rigol DS1102Z-E
1 801,69 zł
24h
Dostępna ilość: 1
Dostępny
Micsig MHO14-100 to czterokanałowy, tabletowy oscyloskop 12-bitowy o paśmie 100 MHz, zaprojektowany do mobilnych i zaawansowanych pomiarów sygnałów. Obsługuje zdalne sterowanie, dekodowanie magistral szeregowych i pomiary multimetrem, stanowiąc wszechstronne narzędzie dla elektroników i inżynierów serwisu.
3 199,00 zł
4 tyg.
Brak towaru
Oscyloskop cyfrowy oferujący 12-bitową rozdzielczość pionową i częstotliwość próbkowania do 2 GSa/s, co zapewnia wyjątkową precyzję i skuteczność pomiarów. Wyposażony w 7-calowy, pojemnościowy ekran dotykowy o rozdzielczości 1024x600 oraz zaawansowany system wyzwalania z analizą magistral szeregowych, umożliwia intuicyjną obsługę i wszechstronną diagnostykę sygnałów. Dzięki możliwości zdalnego sterowania przez LAN i USB oraz wsparciu protokołów VXI-11, SCPI i USBTMC, SDS812X doskonale sprawdzi się w zautomatyzowanych systemach testowych. Siglent SDS812X
2 148,99 zł
24h
Dostępna ilość: 1
Dostępny
Cyfrowy oscyloskop wyposażony w wyświetlacz LCD TFT o przekątnej 7". Ma dwa kanały pomiarowe z pasmem 200 MHz, szybkością próbkowania 1 GSa/s oraz buforem pamięci 14 Mpkt. Siglent SDS1202X-E
1 689,93 zł
24h
Dostępna ilość: 7
Dostępny
Cyfrowy oscyloskop z wbudowanym generatorem sygnałów. Ma dwa kanały pomiarowe z pasmem 150 MHz i jednokanałowy generator sygnałów o częstotliwości przebiegu do 25 MHz. Hantek DSO2D15
1 046,84 zł
4 tyg.
Brak towaru
Cyfrowy oscyloskop wyposażony w wyświetlacz LCD TFT o przekątnej 7". Ma cztery kanały pomiarowe z pasmem 100 MHz, szybkością próbkowania 1 GSa/s oraz buforem pamięci 14 Mpts. Siglent SDS1104X-U
1 864,05 zł
24h
Dostępna ilość: 1
Dostępny
Cyfrowy oscyloskop z dwoma kanałami pomiarowymi wyposażony w duży ekran LCD TFT z panelem dotykowym. Oferuje pasmo 200 MHz oraz szybkość próbkowania 1 GSa/s. Dostarczany wraz z oprogramowaniem pozwalającym na analizę badanych sygnałów na PC w czasie rzeczywistym. Hantek DPO6202B
1 848,06 zł
24h
Dostępna ilość: 1
Dostępny
4-kanałowy oscyloskop cyfrowy oferujący pasmo częstotliwości 250 MHz i prędkość próbkowania do 3 GSa/s. Ma wbudowaną pamięć o głębokości 360 Mpts. Wyposażony został w 14-calowy dotykowy ekran o rozdzielczości 1920 x 1200 pikseli. Micsig MHO3-2504
10 455,00 zł
4 tyg.
Brak towaru

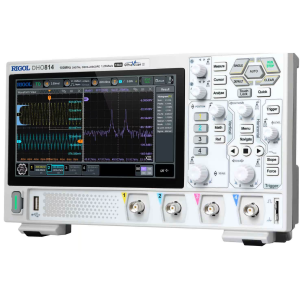

Oscyloskop cyfrowy RIGOL serii DHO800 to idealne narzędzie dla inżynierów i techników, którzy potrzebują niezawodnego urządzenia do analizy sygnałów. Jego kompaktowa konstrukcja, niskie zużycie energii i łatwość użytkowania czynią go idealnym wyborem do wielu zastosowań, od laboratoriów po terenowe stanowiska testowe. Rigol DHO814
