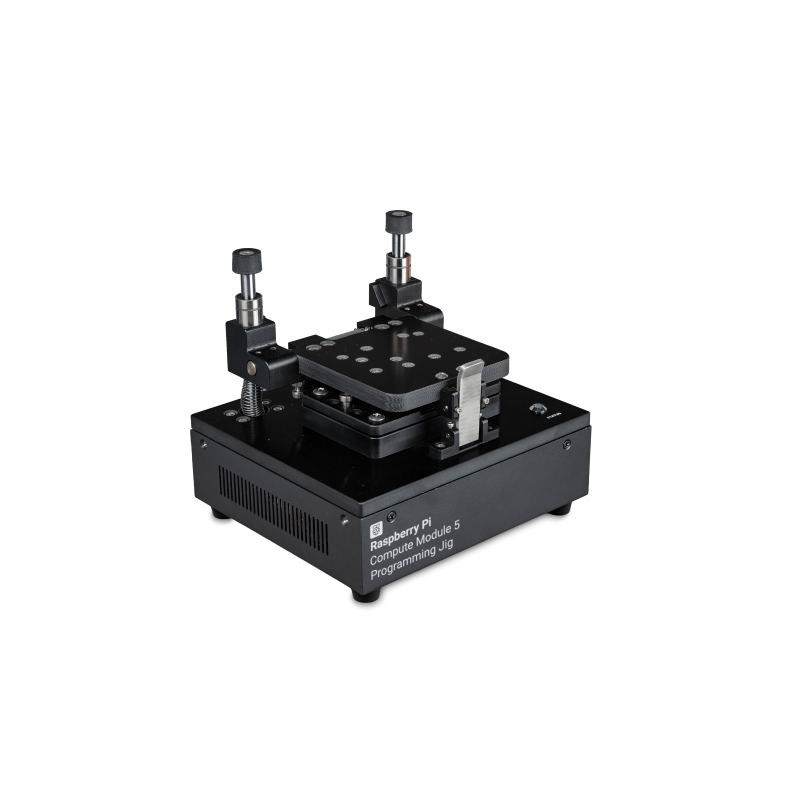

Stanowisko programujące do Raspberry Pi Compute Module 5 - Programming Jig (SC2357)

Opis

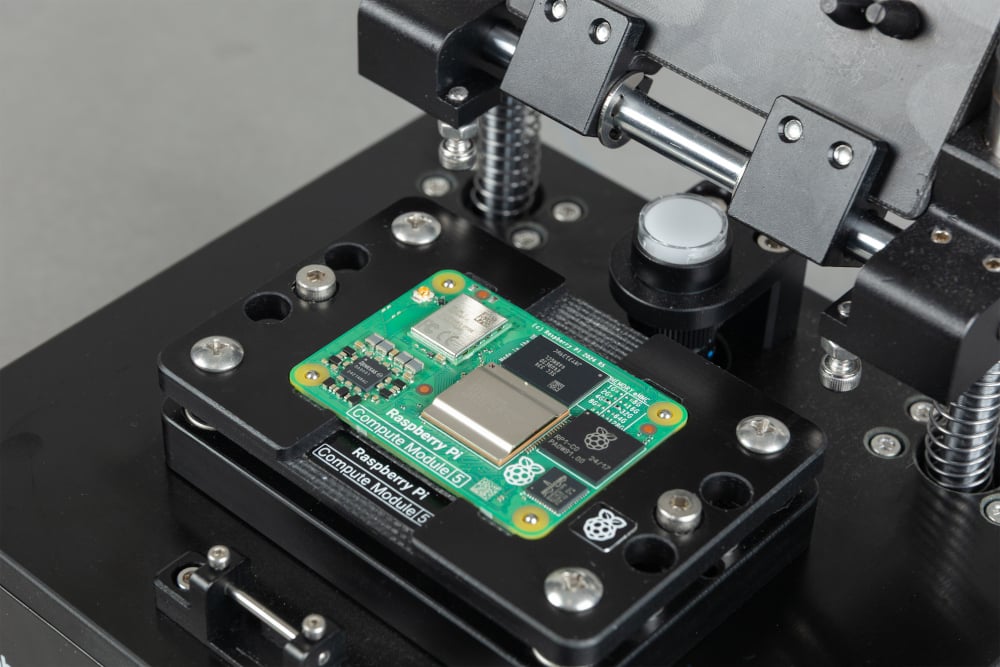

Produkt Raspberry Pi Compute Module 5 Programming Jig (SC2357) przeznaczony jest do automatycznego programowania i konfiguracji pojedynczych modułów Compute Module 5 w procesach produkcyjnych, integratorskich i serwisowych. Stanowisko współpracuje z oprogramowaniem rpi-sb-provisioner, które automatyzuje instalację obrazu systemu operacyjnego oraz konfigurację zabezpieczeń. Dostępne są trzy poziomy provisioning: secure-boot z pełną konfiguracją zabezpieczeń, fde-only z szyfrowaniem pamięci i kluczami unikalnymi dla urządzenia oraz naked, przeznaczony do instalacji samego systemu operacyjnego. Moduł CM5 umieszczany jest bezpośrednio w gnieździe stanowiska, a sprężynowe pogo piny łączą się z punktami kontaktowymi modułu bez konieczności stosowania oddzielnej płytki IO. Mechaniczny zacisk utrzymuje CM5 w odpowiednim położeniu i po zamknięciu inicjuje automatyczny proces provisioning.

Łączność ze środowiskiem provisioning może odbywać się przez Gigabit Ethernet JIG ETH lub WiFi 2,4GHz/5GHz, natomiast drugi port Gigabit Ethernet DUT ETH zapewnia bezpośrednie połączenie programowanego CM5 z siecią i może przyspieszać przesyłanie obrazu systemowego. Port USB-C USB BOOT służy do programowania pamięci wewnętrznej samego stanowiska, między innymi podczas instalowania jego systemu za pomocą Raspberry Pi Imager. Wskaźniki LED informują o stanie urządzenia, programowanego modułu i aktualnym etapie pracy. Podczas typowego procesu urządzenie rozpoznaje moduł, uruchamia tymczasowe środowisko Linux, przygotowuje konfigurację bezpieczeństwa, formatuje pamięć i zapisuje system operacyjny. Dla obrazu o wielkości około 2,6GB typowy czas provisioning w trybie naked wynosi około 1,5min, przy czym rzeczywisty czas zależy od rozmiaru obrazu, rodzaju pamięci i przepustowości sieci. SC2357 sprawdza się szczególnie przy przygotowywaniu serii modułów CM5 wymagających powtarzalnej konfiguracji systemowej i zabezpieczeń.

Właściwości

• Programowanie i provisioning
  • Kompatybilność: Raspberry Pi Compute Module 5
  • Liczba jednocześnie obsługiwanych modułów: 1
  • Automatyczne provisioning po umieszczeniu i zabezpieczeniu modułu
  • Obsługa oprogramowania rpi-sb-provisioner
  • Instalacja obrazu systemu operacyjnego
  • Konfiguracja Secure Boot
  • Obsługa pełnego szyfrowania pamięci
  • Generowanie i stosowanie kluczy urządzenia zależnie od wybranego trybu
  • Tryb secure-boot: pełna konfiguracja bezpieczeństwa
  • Tryb fde-only: szyfrowanie pamięci i klucze unikalne dla urządzenia
  • Tryb naked: instalacja systemu operacyjnego bez dodatkowych zabezpieczeń
  • Typowy czas provisioning obrazu 2,6GB w trybie naked: ok. 1,5min
  • Bezpośredni interfejs z modułem przez sprężynowe pogo piny
  • Brak konieczności stosowania osobnej płytki carrier board / IO Board
  • Ograniczenie zużycia złączy wysokiej gęstości modułu CM5 podczas seryjnego programowania
  • Mechaniczny zacisk utrzymujący moduł w prawidłowym położeniu
• Interfejsy sieciowe
  • JIG ETH: Ethernet 10/100/1000Mb/s
  • DUT ETH: Ethernet 10/100/1000Mb/s
  • WiFi: 2,4GHz i 5GHz
  • Standard WiFi: IEEE 802.11b/g/n/ac
  • JIG ETH przeznaczony do połączenia stanowiska z siecią provisioning
  • JIG ETH obsługuje konfigurację, zarządzanie i aktualizacje oprogramowania stanowiska
  • WiFi może zastępować połączenie JIG ETH
  • DUT ETH zapewnia połączenie programowanego CM5 z siecią
  • DUT ETH umożliwia przyspieszony transfer danych do modułu podczas provisioning
• Złącza
  • 12V IN: gniazdo zasilania DC
  • USB BOOT: USB-C
  • JIG ETH: RJ45
  • DUT ETH: RJ45
  • Złącze antenowe WiFi/BT
  • USB BOOT przeznaczony do programowania systemu samego stanowiska przy użyciu Raspberry Pi Imager
• Obsługa i sygnalizacja
  • Mechaniczny system zaciskowy
  • Gniazdo dopasowane do Raspberry Pi Compute Module 5
  • Wskaźniki LED stanu stanowiska i procesu provisioning
  • Wskaźnik JIG informujący o stanie stanowiska
  • Wskaźnik DUT informujący o stanie programowanego modułu
  • Wskaźnik STATUS informujący o przebiegu provisioning
  • STATUS pomarańczowy: faza bootstrap i triage
  • STATUS czerwony: zapis systemu i konfiguracja zabezpieczeń
  • STATUS zielony: provisioning zakończony
  • Przycisk POWER do sterowania zasilaniem stanowiska
  • Automatycznie aktywowany przy zamknięciu mechanizmu przycisk bezpieczeństwa
  • Automatyczne wykrywanie zamknięcia stanowiska przez oprogramowanie provisioning
• Zasilanie i parametry techniczne
  • Napięcie zasilania: 12V DC
  • Prąd zasilania: 2A
  • Moc znamionowa: 24W
  • Zasilacz sieciowy w zestawie
  • Napięcie wejściowe zasilacza: 110V do 240V AC
  • Wymiary: 170x181,5x153mm
  • Masa: 1796g
  • Kod produktu: SC2357

W zestawie

• Raspberry Pi Compute Module 5 Programming Jig SC2357
• Zasilacz sieciowy 110V do 240V AC / 12V 2A 24W DC
• Antena WiFi
• 2x przewód Ethernet RJ45
• 5x zapasowy pogo pin
• Pęseta

Raspberry Pi Compute Module 5 nie wchodzi w skład zestawu.
