Płytka rozwojowa z wyświetlaczem IPS 4" 480x480 - Waveshare 32701

Opis

Waveshare RP2350-LCD-4 to wydajna i wysoko zintegrowana płytka rozwojowa przeznaczona do projektowania urządzeń z graficznym interfejsem użytkownika. Zastosowany mikrokontroler RP2350B, zaprojektowany przez Raspberry Pi, oferuje unikalną konstrukcję dwurdzeniową z możliwością wyboru architektury pomiędzy rdzeniami ARM Cortex-M33 a rdzeniami Hazard3 RISC-V. Układ pracuje z częstotliwością do 150 MHz i wyposażony jest w 520 kB pamięci SRAM oraz 16 MB pamięci Flash, z możliwością rozszerzenia o zewnętrzną pamięć PSRAM.

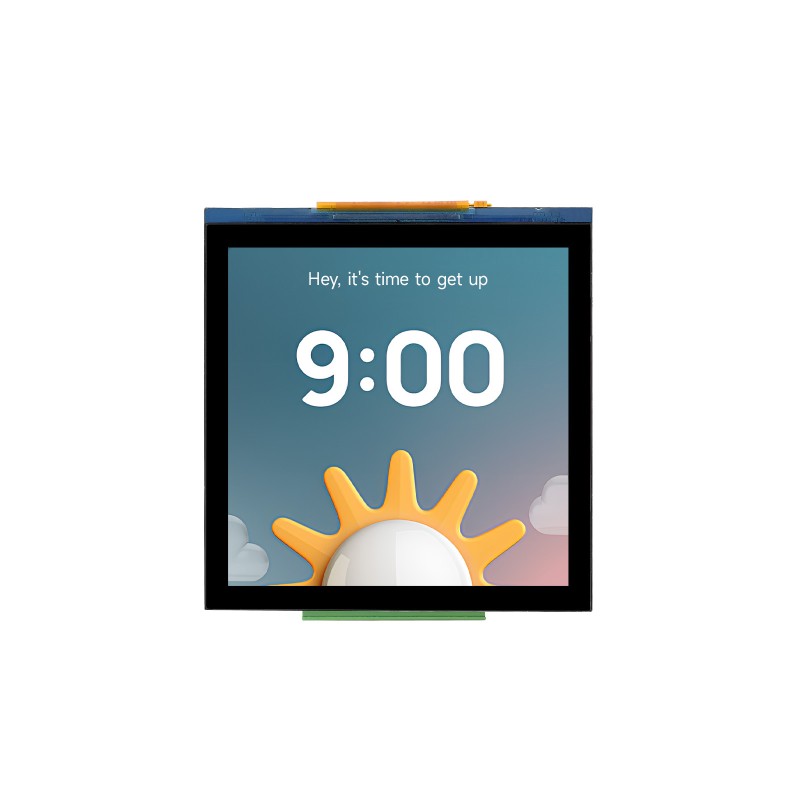

Płytka posiada zintegrowany wyświetlacz IPS o przekątnej 4" i rozdzielczości 480 x 480 px, obsługujący 65 tys. kolorów oraz zapewniający szerokie kąty widzenia do 160°. Wersja RP2350-LCD-4 nie posiada panelu dotykowego, co czyni ją odpowiednią do aplikacji wykorzystujących przyciski fizyczne, enkodery lub zewnętrzne kontrolery wejścia.

Na pokładzie znajduje się rozbudowany zestaw peryferiów, w tym 6-osiowy czujnik IMU, układ RTC, gniazdo kart TF, brzęczyk oraz interfejsy komunikacyjne CAN, RS485 i I2C. Płytka obsługuje zasilanie z akumulatora litowego 3.7 V z funkcją ładowania oraz szeroki zakres napięcia wejściowego 7–36 V DC. Programowanie możliwe jest metodą drag-and-drop przez USB Type-C, z obsługą środowisk C/C++, MicroPython oraz Arduino IDE.

Dzięki dwóm wariantom wyprowadzenia przewodów (od dołu lub od tyłu) płytka łatwo integruje się z obudowami, szafami sterowniczymi oraz systemami montowanymi na szynie DIN.

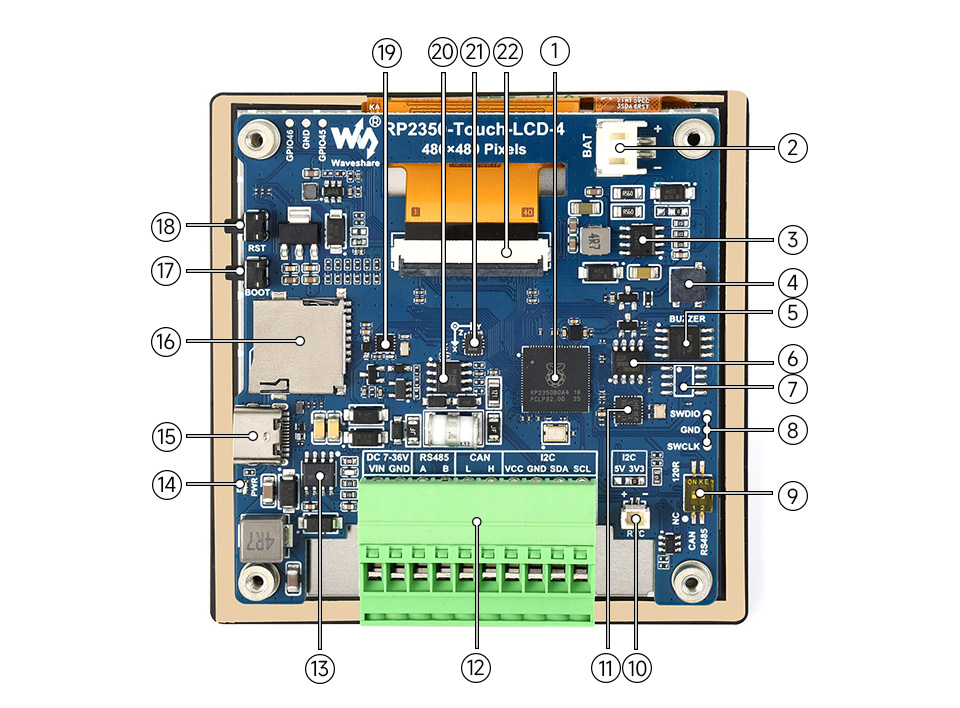

                                                                                                                                Budowa płytki sterującej

1. RP2350B – konstrukcja dwurdzeniowa o podwójnej architekturze, częstotliwość pracy do 150 MHz
2. Złącze akumulatora litowego MX1.25 – 2-pinowe złącze MX1.25 do akumulatora litowego 3.7 V, obsługa ładowania i rozładowywania
3. Układ zarządzania ładowaniem akumulatora
4. Brzęczyk
5. Pamięć NOR Flash 16 MB
6. SIT65HVD230DR – transceiver magistrali CAN
7. Pola lutownicze dla układu PSRAM – zgodność z popularnymi układami PSRAM, możliwość rozbudowy przez użytkownika (wymagane lutowanie)
8. Interfejs DEBUG
9. Wybór rezystora terminującego RS485 i CAN – domyślnie zwarty
10. Złącze baterii RTC – do podłączenia akumulatora RTC (obsługiwane wyłącznie akumulatory ładowalne)
11. XL2515QF20 – kontroler magistrali CAN
12. Gniazdo listwy zaciskowej 3.5 mm 10-pin – do montażu 10-pinowej listwy śrubowej
13. Układ zasilania SY8293FCC – obsługa wejściowego napięcia 7–36 V DC
14. Wskaźnik zasilania
15. Złącze USB Type-C – do programowania, obsługa USB 1.1 w trybie urządzenia i hosta
16. Gniazdo karty TF (microSD)
17. Przycisk BOOT – naciśnij podczas resetu, aby wejść w tryb pobierania
18. Przycisk RESET
19. PCF85063 – układ RTC (zegar czasu rzeczywistego)
20. SP3485 – transceiver RS485
21. QMI8658 – 6-osiowy czujnik IMU obejmujący 3-osiowy żyroskop i 3-osiowy akcelerometr
22. Złącze panelu wyświetlacza 4"

Właściwości

• Mikrokontroler: RP2350B
• Architektura: dual-core ARM Cortex-M33 lub dual-core Hazard3 RISC-V
• Częstotliwość taktowania: do 150 MHz
• Pamięć SRAM: 520 kB
• Pamięć Flash: 16 MB
• Możliwość rozbudowy pamięci: PSRAM (pola lutownicze)
• Wyświetlacz: IPS
• Przekątna wyświetlacza: 4"
• Rozdzielczość: 480 x 480 px
• Liczba kolorów: 65K
• Kąty widzenia: do 160°
• Panel dotykowy: brak
• IMU: 6-osiowy (akcelerometr + żyroskop)
• RTC: PCF85063
• Gniazdo kart: TF
• Interfejsy komunikacyjne: CAN, RS485, I2C
• Kontroler CAN: XL2515QF20
• Transceiver CAN: SIT65HVD230DR
• Transceiver RS485: SP3485
• USB: USB 1.1 device/host
• Złącze USB: USB Type-C
• Zasilanie: 7–36 V DC lub akumulator Li-Ion 3.7 V
• Złącze akumulatora: MX1.25 2-pin
• Obsługa ładowania akumulatora: tak
• Programowanie: USB mass storage (drag-and-drop)
• PIO: 12 programowalnych maszyn stanów
• Czujnik temperatury: wbudowany
• Przyciski: RESET, BOOT
• Sygnalizacja: dioda zasilania

W zestawie

• Płytka rozwojowa Waveshare RP2350-LCD-4
• Złączka śrubowa 3.5 mm 10-pin do okablowania tylnego
• Złączka śrubowa 3.5 mm 10-pin do okablowania dolnego
