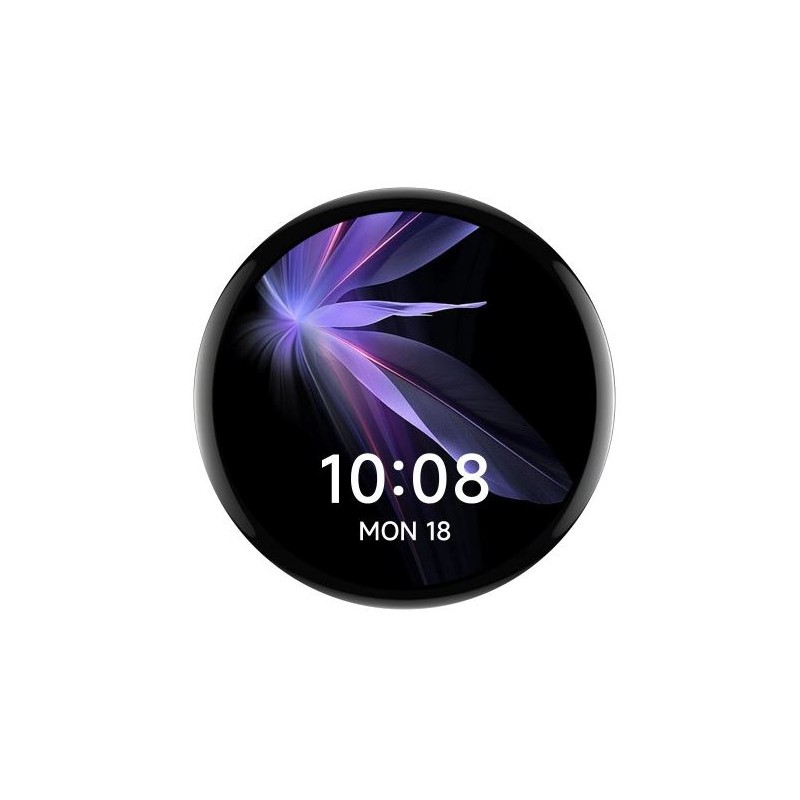

Wyświetlacz AMOLED 1,75" 466×466 z RP2350, dotykowy, IMU, GPS (bez obudowy) - Waveshare 33759

Opis

RP2350-Touch-AMOLED-1.75-G zapewnia kompaktową platformę rozwojową z wyświetlaczem AMOLED 1,75" o rozdzielczości 466 × 466 px oraz pojemnościowym panelem dotykowym, dostarczaną w wersji bez obudowy ochronnej oraz anteną GNSS. Mikrokontroler RP2350A zaprojektowany przez Raspberry Pi wykorzystuje architekturę dual-core i dual-architecture, umożliwiając pracę z dwoma rdzeniami ARM Cortex-M33 lub dwoma rdzeniami Hazard3 RISC-V z częstotliwością do 150 MHz.

Panel AMOLED obsługuje 65 tys. kolorów, jasność do 700 cd/㎡ oraz kontrast 100000:1. Sterownik CO5300 komunikuje się przez QSPI, natomiast kontroler dotyku CST9217 wykorzystuje I2C, co pozwala ograniczyć zajętość linii GPIO. Technologia AMOLED zapewnia wysoki kontrast, szeroki kąt widzenia 178° oraz szybki czas reakcji w aplikacjach interfejsów użytkownika.

Na płytce zintegrowano 6-osiowy moduł IMU QMI8658 obejmujący 3-osiowy akcelerometr i 3-osiowy żyroskop, układ RTC PCF85063, kodek audio ES8311, mikrofon oraz złącze głośnika MX1.25 dla przetwornika 8 Ω 2 W, a konstrukcja dostarczana jest bez obudowy ochronnej oraz anteną GNSS. Układ zarządzania zasilaniem AXP2101 obsługuje ładowanie i kontrolę akumulatora 3,7 V Li-Ion przez złącze MX1.25 2PIN, umożliwiając zastosowanie w urządzeniach mobilnych.

Wersja GPS integruje moduł LC76G, a do zestawu dołączono ceramiczną antenę GNSS podłączaną do złącza IPEX 1, co pozwala realizować projekty wymagające pozycjonowania i synchronizacji czasu w terenie. Płytka udostępnia port USB Type-C z obsługą USB 1.1 w trybie device i host, programowanie metodą przeciągnij-i-upuść przez pamięć masową USB oraz interfejsy SPI, I2C, UART, ADC, PWM i programowalne maszyny stanów PIO. Obsługa C/C++, MicroPython i Arduino ułatwia integrację z różnymi środowiskami programistycznymi.

1. RP2350A – architektura dual-core i dual-architecture, częstotliwość pracy do 150 MHz
2. Interfejs debug – wyprowadzenia do programowania i diagnostyki
3. PCF85063 – układ RTC
4. Przycisk PWM – włączanie i wyłączanie zasilania systemu, możliwość konfiguracji funkcji użytkownika
5. Złącze głośnika MX1.25 2PIN – do podłączenia głośnika 8 Ω 2 W
6. Złącze akumulatora litowego MX1.25 – dla akumulatora 3,7 V Li-Ion, obsługa ładowania, rozładowania oraz regulacji prądu ładowania
7. Mikrofon – rejestracja dźwięku
8. ES8311 – energooszczędny kodek audio
9. Port USB Type-C – programowanie, USB 1.1 z obsługą trybu device i host
10. Złącze IPEX 1 dla anteny GPS – do podłączenia anteny GPS
11. AXP2101 – wysoko zintegrowany układ zarządzania zasilaniem
12. Złącze żeńskie 8PIN raster 2,54 mm – do podłączenia zewnętrznych czujników lub debugowania
13. QMI8658 – 6-osiowy IMU obejmujący 3-osiowy żyroskop i 3-osiowy akcelerometr
14. Interfejs PSRAM – kompatybilny z popularnymi układami PSRAM, możliwość rozbudowy pamięci
15. Przycisk BOOT – naciśnięcie podczas resetu powoduje wejście w tryb programowania
16. Slot karty TF – gniazdo kart microSD

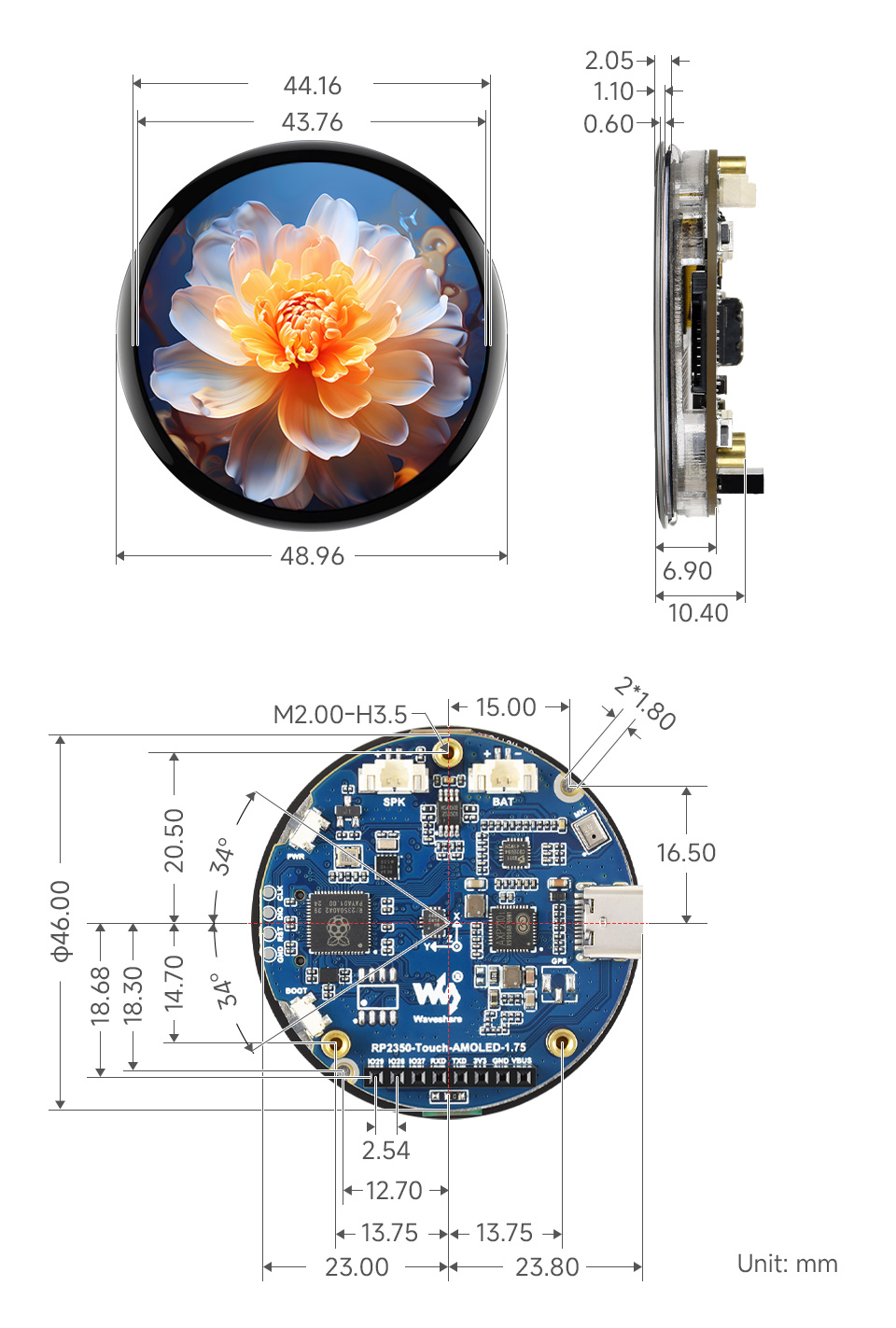

Właściwości

• Mikrokontroler
  • Układ: RP2350A
  • Architektura: dual-core, dual-architecture ARM Cortex-M33 lub Hazard3 RISC-V
  • Częstotliwość pracy: do 150 MHz
  • Pamięć SRAM: 520 KB
  • Pamięć Flash: 16 MB
  • Interfejs PSRAM: pady do rozbudowy
• Wyświetlacz AMOLED
  • Przekątna: 1,75"
  • Rozdzielczość: 466 × 466 px
  • Kolory: 65K
  • Jasność: 700 cd/㎡
  • Kontrast: 100000:1
  • Kąt widzenia: 178°
  • Interfejs: QSPI
  • Sterownik: CO5300
  • Dotyk: pojemnościowy
  • Kontroler dotyku: CST9217 przez I2C
• Czujniki i RTC
  • IMU: QMI8658 6-osiowy (akcelerometr 3-osiowy, żyroskop 3-osiowy)
  • RTC: PCF85063
  • Czujnik temperatury: wbudowany w mikrokontroler
• Audio
  • Kodek audio: ES8311
  • Mikrofon: wbudowany
  • Złącze głośnika: MX1.25 dla 8 Ω 2 W
• GPS i GNSS
  • Moduł GNSS: LC76G (wbudowany)
  • Złącze anteny: IPEX 1
  • Antena GNSS: ceramiczna, w zestawie
• Interfejsy
  • USB: Type-C, USB 1.1 device i host
  • SPI: 1
  • I2C: 2
  • UART: 2
  • ADC: 4 × 12-bit
  • PWM: 5 kanałów
  • PIO: 12 programowalnych maszyn stanów
  • Slot TF: microSD
  • Złącze debug: wyprowadzone piny 2,54 mm
• Zasilanie
  • Złącze akumulatora: MX1.25 2PIN dla 3,7 V Li-Ion
  • Układ zarządzania energią: AXP2101
  • Tryby niskiego poboru mocy: sleep, dormant

W zestawie

• RP2350-Touch-AMOLED-1.75-G (bez obudowy) ×1
• Głośnik 8 Ω 2 W ×1
• Ceramiczna antena GNSS ×1
