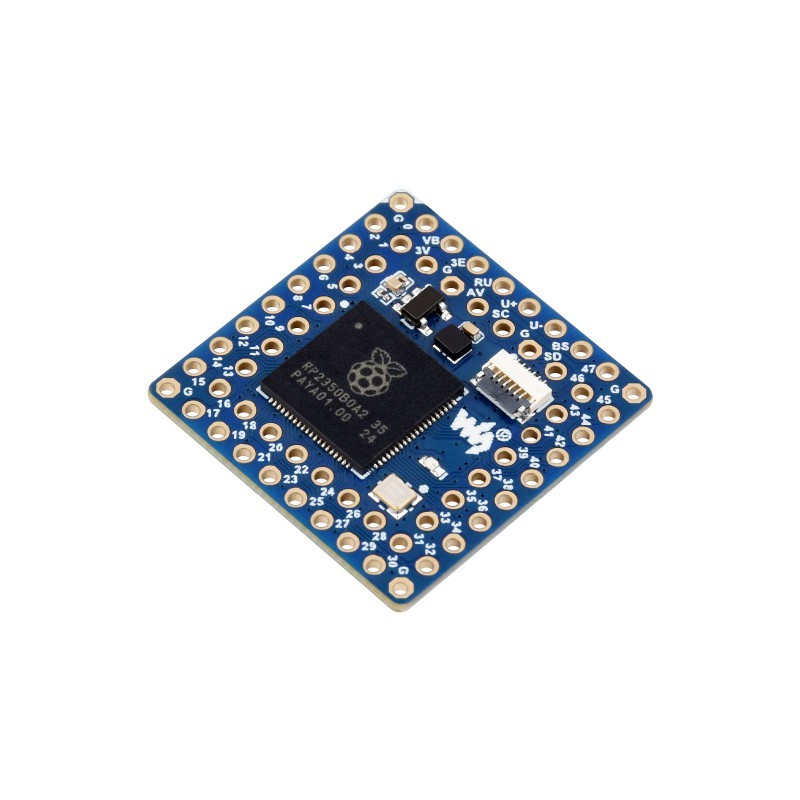

  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Widok pod kątem 1 - spód
  • Widok pod kątem 2 - spód
ID: 1203956
27,05 zł
Brutto

21,99 zł Netto

Moduł z mikrokontrolerem RP2350B, taktowanie do 150 MHz, 2 MB PSRAM, 16 MB Flash, 48 GPIO, raster 2,54 mm, kompaktowe wymiary 25,40 x 25,40 mm. Waveshare Core2350B1

24h
Dostępny
Dostępna ilość: 3
Kamami jest oficjalnym dystrybutorem ekranów, akcesoriów oraz modułów marki Waveshare.

Opis

Moduł Core2350B z mikrokontrolerem RP2350B zaprojektowanym przez Raspberry Pi przeznaczony do zastosowań embedded oraz integracji z płytkami bazowymi. Kompaktowe wymiary 25,40 x 25,40 mm oraz wyprowadzenia w rastrze 2,54 mm umożliwiają łatwe wykorzystanie w projektach prototypowych, systemach sterowania oraz urządzeniach docelowych.

Układ wykorzystuje architekturę dual-core oraz dual-architecture, umożliwiając pracę z rdzeniami ARM Cortex-M33 lub Hazard3 RISC-V przy częstotliwości do 150 MHz. Na płytce znajduje się pamięć Flash 16 MB, SRAM 520 kB oraz PSRAM 2 MB. Moduł posiada 48 wielofunkcyjnych linii GPIO oraz zestaw interfejsów komunikacyjnych, co umożliwia realizację zaawansowanych projektów przetwarzania danych i systemów IoT.

Złącze FPC 6PIN umożliwia podłączenie interfejsu USB poprzez adapter (brak w zestawie), a obsługa trybów niskiego poboru mocy pozwala na zastosowanie w urządzeniach zasilanych bateryjnie. Programowanie odbywa się przez USB z wykorzystaniem mechanizmu pamięci masowej.


  1. RP2350B - architektura dual-core i dual-architecture, częstotliwość do 150 MHz
  2. ME6217C33M5G - stabilizator LDO, maksymalny prąd wyjściowy 800 mA
  3. Złącze FPC - złącze 6PIN o rastrze 0,5 mm
  4. Dioda LED - dioda użytkownika (nie sygnalizuje zasilania)
  5. Pamięć Flash: 16 MB NOR-Flash
  6. Pamięć PSRAM: 2 MB

Właściwości

  • Mikrokontroler: RP2350B
  • Architektura rdzeni: dual-core ARM Cortex-M33 lub dual-core Hazard3 RISC-V
  • Częstotliwość taktowania: do 150 MHz
  • Pamięć SRAM: 520 kB
  • Pamięć Flash: 16 MB
  • Pamięć PSRAM: 2 MB
  • GPIO: 48 wielofunkcyjnych pinów
  • I2C: 2
  • UART: 2
  • ADC: 8 kanałów 12-bit
  • PWM: 24 kanały
  • PIO: 12 maszyn stanów
  • USB: 1.1 device i host
  • Złącze USB: przez FPC 6PIN
  • Raster wyprowadzeń: 2,54 mm
  • Złącze: FPC 6PIN 0,5 mm
  • Stabilizator napięcia: ME6217C33M5G 800 mA
  • Czujnik temperatury: tak
  • Tryby oszczędzania energii: sleep, dormant

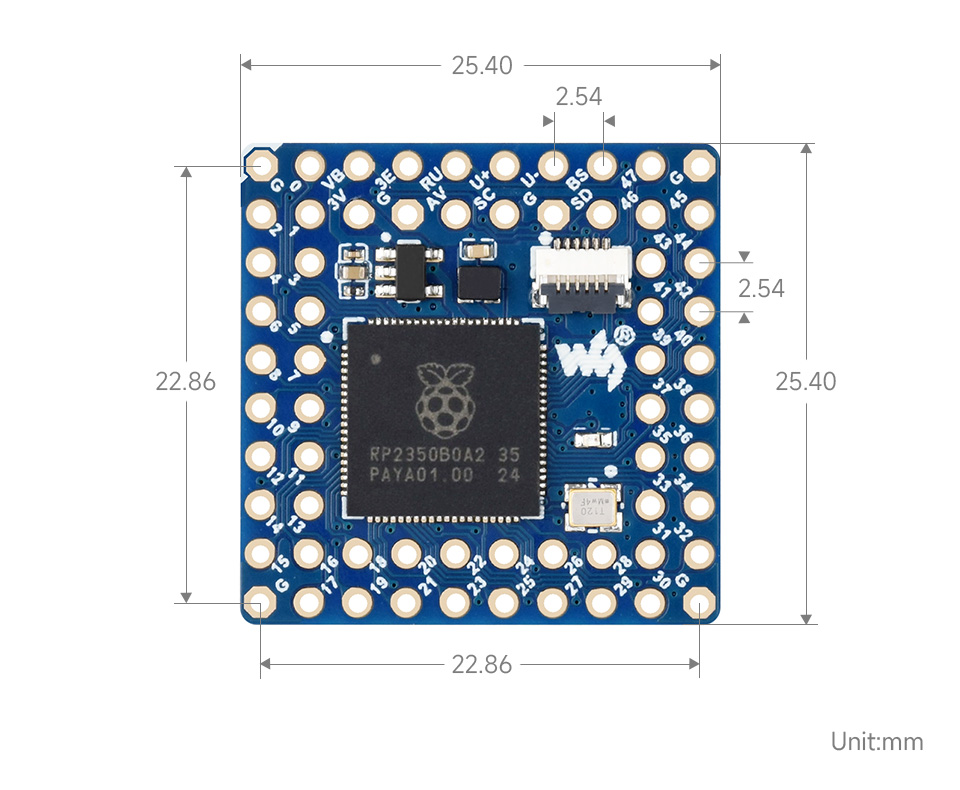

  • Wymiary: 25,40 x 25,40 mm
1203956

Cechy

Mikrokontroler
RP2350B
Pamięć Flash
16 MB
Liczba I/O
48
Ethernet
Brak
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Nie
Długość
25,4 mm
Szerokość
25,4 mm
Rodzaj złącza USB
Brak
