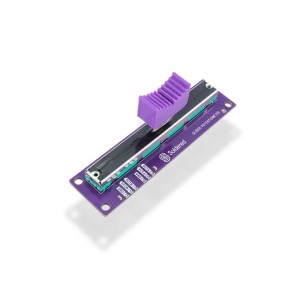

Soldered Slider Potentiometer - potencjometr suwakowy I2C Qwiic

Opis

Moduł z potencjometrem suwakowym Slider Potentiometer Breakout With Qwiic firmy Soldered umożliwia ręczną, płynną regulację wartości w projektach elektronicznych. Zastosowany liniowy potencjometr 10kΩ może służyć m.in. jako element interfejsu użytkownika do regulacji głośności, jasności, prędkości lub innych parametrów sterowanych przez mikrokontroler.

Potencjometr udostępnia dwa niezależne wyjścia analogowe oznaczone jako OUTA i OUTB. Każda strona może pracować niezależnie, a położenie suwaka określa napięcie na odpowiednim wyjściu. Dla połączenia analogowego dostępne są wyprowadzenia VCCA, OUTA, GND, OUTB i VCCB.

W wersji Qwiic odczyt realizuje wbudowany mikrokontroler ATtiny404, który przekazuje dane do układu nadrzędnego przez magistralę I2C. Domyślny adres urządzenia wynosi 0x30, a za pomocą sprzętowych przełączników można ustawić jeden z ośmiu adresów w zakresie 0x30–0x37. Dwa złącza Qwiic / easyC / STEMMA QT umożliwiają szybkie podłączenie bez lutowania oraz łączenie kilku modułów na wspólnej magistrali.

Płytka ma wymiary 86 × 22mm, otwory pod goldpiny o średnicy 1,5mm oraz otwory montażowe 3,2mm przeznaczone do śrub M3. Rozstaw otworów jest zgodny z elementami LEGO. Producent udostępnia również bibliotekę Arduino przeznaczoną do obsługi wersji Qwiic.

Właściwości

• Potencjometr
  • Typ: liniowy potencjometr suwakowy
  • Rezystancja: 10kΩ
  • 2 niezależne wyjścia analogowe: OUTA, OUTB
  • Niezależne zasilanie stron A i B: VCCA, VCCB
  • Wspólne wyprowadzenie GND
• Komunikacja i złącza
  • Interfejs wersji Qwiic: I2C
  • Mikrokontroler komunikacyjny: ATtiny404
  • Domyślny adres I2C: 0x30
  • Zakres konfigurowalnych adresów I2C: 0x30–0x37
  • Sprzętowy wybór adresu za pomocą przełączników
  • 2 × złącze Qwiic / easyC / STEMMA QT
• Wyprowadzenia analogowe
  • OUTA - wyjście analogowe strony A
  • VCCA - zasilanie strony A
  • GND - wspólna masa
  • OUTB - wyjście analogowe strony B
  • VCCB - zasilanie strony B
  • Zalecane zasilanie części analogowej: 5V
• Oprogramowanie
  • Dostępna biblioteka Arduino
  • Biblioteka wymagana do obsługi komunikacji Qwiic
• Parametry mechaniczne
  • Wymiary płytki: 86 × 22mm
  • Otwory pod goldpiny: 1,5mm
  • Otwory montażowe: 3,2mm, do śrub M3
  • Rozstaw otworów zgodny z elementami LEGO
• Informacje dodatkowe
  • Producent: Soldered Electronics
  • Kod produktu: 333131
