ID: 1189882
5902186303881
202,67 zł
Brutto

164,77 zł Netto

Kompaktowy programator/debugger firmy Digilent, przeznaczony do pracy z układami Xilinx FPGA i SoC, w tym Zynq. Dzięki interfejsowi USB 2.0 (do 30 Mbit/s), zasilaniu z portu micro-B i pełnej kompatybilności z oprogramowaniem Vivado, ISE, iMPACT i EDK, zapewnia wygodną i niezawodną obsługę projektów. Jego konstrukcja umożliwia łatwe podłączenie do płytek z gniazdem JTAG 2x7 (2 mm) oraz współdzielenie magistrali z innymi urządzeniami. Digilent 410-299

3 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem zestawów FPGA, modułów oraz narzędzi pomiarowych Digilent. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

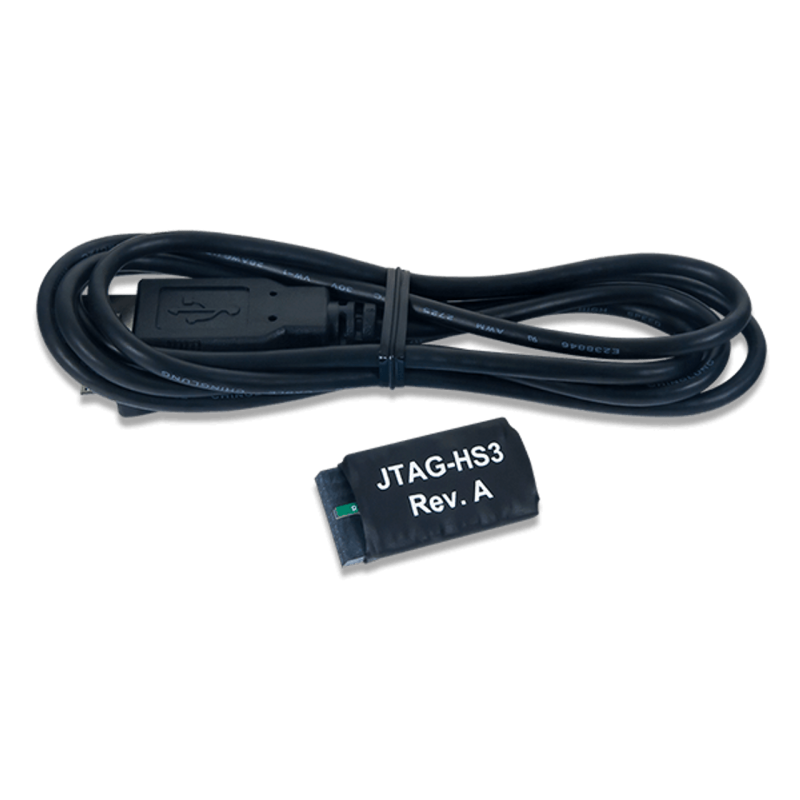

JTAG-HS3 to przystępne cenowo i szybkie rozwiązanie do programowania oraz debugowania układów Xilinx® FPGA i SoC, stworzone przez firmę Digilent. Urządzenie zostało zaprojektowane jako rozwinięcie popularnego modelu JTAG-HS1 i wzbogacone o bufor typu open-drain na pinie 14, co pozwala na debugowanie procesorów Zynq-SOC. Programator można podłączyć bezpośrednio do płytki docelowej za pomocą standardowego złącza JTAG 2x7 (2,00 mm) firmy Xilinx. Dzięki zasilaniu przez port USB (micro-B), urządzenie nie wymaga zewnętrznego źródła energii i jest automatycznie wykrywane przez komputer jako kabel programujący Digilent, nawet gdy nie jest podłączone do układu docelowego.

Interfejs USB 2.0 umożliwia przesył danych z prędkością do 30 Mbit/s, zapewniając szybkie i stabilne programowanie. Sygnały JTAG pozostają w stanie wysokiej impedancji poza momentem aktywnego działania, co pozwala na współdzielenie magistrali z innymi urządzeniami. Kompaktowa i lekka konstrukcja sprawia, że JTAG-HS3 idealnie nadaje się do pracy w systemach wbudowanych. Urządzenie jest w pełni kompatybilne z oprogramowaniem Xilinx Vivado® (od wersji 2013.3), ISE® (od wersji 14.1), iMPACT™, ChipScope™ oraz EDK. Warto zaznaczyć, że programator nie jest wymagany w przypadku płytek Digilent FPGA, które posiadają wbudowane układy programujące. To rozwiązanie idealne dla inżynierów, pasjonatów elektroniki oraz twórców zaawansowanych projektów FPGA.

Właściwości

  • Kompatybilność z układami Xilinx FPGA oraz SoC
  • Obsługa standardowego złącza JTAG 2x7 o rastrze 2,00 mm
  • Bufor typu open-drain na pinie 14 – wsparcie dla Zynq-SOC
  • Port USB 2.0 Micro-B – transmisja danych do 30 Mbit/s
  • Zasilanie z portu USB – brak konieczności stosowania zewnętrznego zasilacza
  • Zakres napięcia referencyjnego Vref: 1,8 V – 5 V
  • Stany wysokiej impedancji na liniach JTAG w czasie bezczynności
  • Niewielkie wymiary i masa – łatwy montaż w systemach embedded
  • Kompatybilność z narzędziami Xilinx: Vivado 2013.3+, ISE 14.1+, iMPACT, ChipScope, EDK
  • Zgodność: HTC: 8473301180 / ECCN: EAR99
