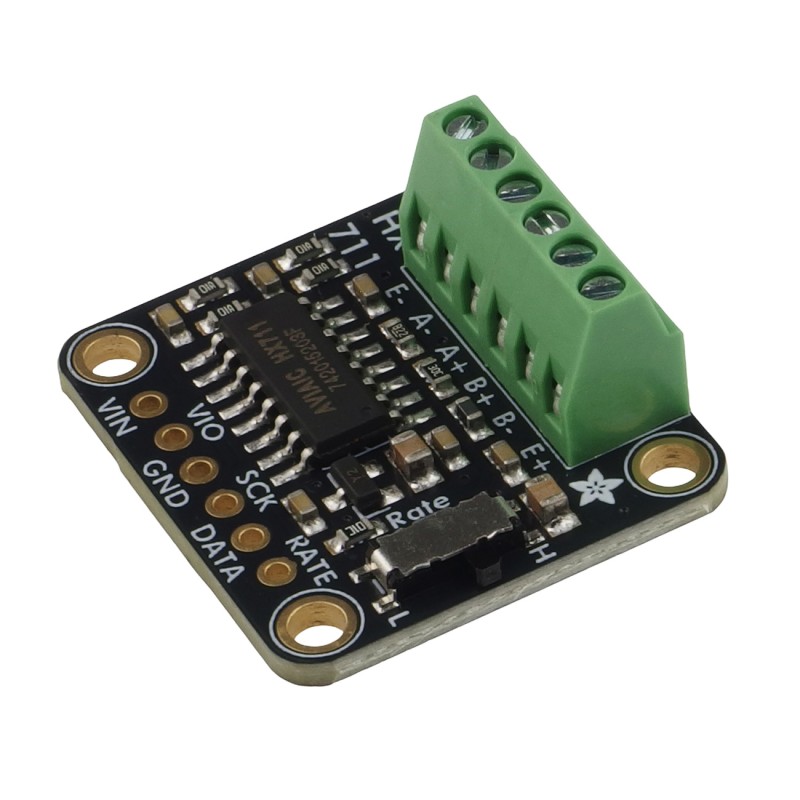

Adafruit 5974 – 24-bitowy przetwornik ADC HX711 Adafruit do czujników tensometrycznych / wagowych
ID: 1197009
5902186301160
51,40 zł
Brutto
41,79 zł Netto
Moduł Adafruit 5974 z przetwornikiem HX711 umożliwia precyzyjny odczyt sygnałów z czujników tensometrycznych i wag opartych na mostku Wheatstone’a, oferując 24-bitową rozdzielczość i możliwość wyboru wzmocnienia. Dzięki zintegrowanemu terminalowi śrubowemu oraz opcjom konfiguracji częstotliwości próbkowania i kanałów, znajduje zastosowanie w projektach pomiaru siły, nacisku lub masy w systemach IoT, wagach elektronicznych oraz testach mechanicznych.
Opis
Moduł Adafruit 5974 zawiera 24-bitowy przetwornik analogowo-cyfrowy HX711 przeznaczony do precyzyjnego odczytu sygnałów z mostków Wheatstone’a, typowych dla czujników tensometrycznych i wag tensometrycznych. Obsługuje dwa różnicowe kanały pomiarowe (A i B), z czego kanał A umożliwia wybór wzmocnienia 64x lub 128x, a kanał B oferuje stałe wzmocnienie 32x. Urządzenie przystosowane do współpracy z czujnikami czteroprzewodowymi. Terminal z 6 wejściami umożliwia podłączenie jednej lub dwóch wag.
Moduł wyposażono w wbudowany regulator napięcia, oscylator oraz filtrację cyfrową z odrzuceniem zakłóceń 50 i 60 Hz. Interfejs cyfrowy obsługiwany jest za pomocą dwuliniowego protokołu podobnego do SPI. Możliwa jest praca z częstotliwością próbkowania 10 lub 80 próbek na sekundę, ustawianą za pomocą przełącznika. Kompatybilny z bibliotekami Arduino oraz CircuitPython/Python.
Właściwości
- Przetwornik ADC: HX711
- Liczba kanałów wejściowych: 2 różnicowe (A i B)
- Wzmocnienie: 32x (B), 64x lub 128x (A)
- Zakres napięcia zasilania: 2,6–5,5 V
- Prąd pracy: < 1,5 mA
- Prąd w trybie uśpienia: < 1 µA
- Częstotliwość próbkowania: 10 SPS lub 80 SPS (przełącznik)
- Odrzucenie zakłóceń: 50/60 Hz
- Interfejs komunikacyjny: cyfrowy, 2-przewodowy
- Terminal śrubowy: 6-pozycyjny do podłączenia czujników
- Wbudowany regulator napięcia i oscylator
- Wymiary: 25,5 × 23,0 × 12,1 mm
- Masa: 3,9 g
