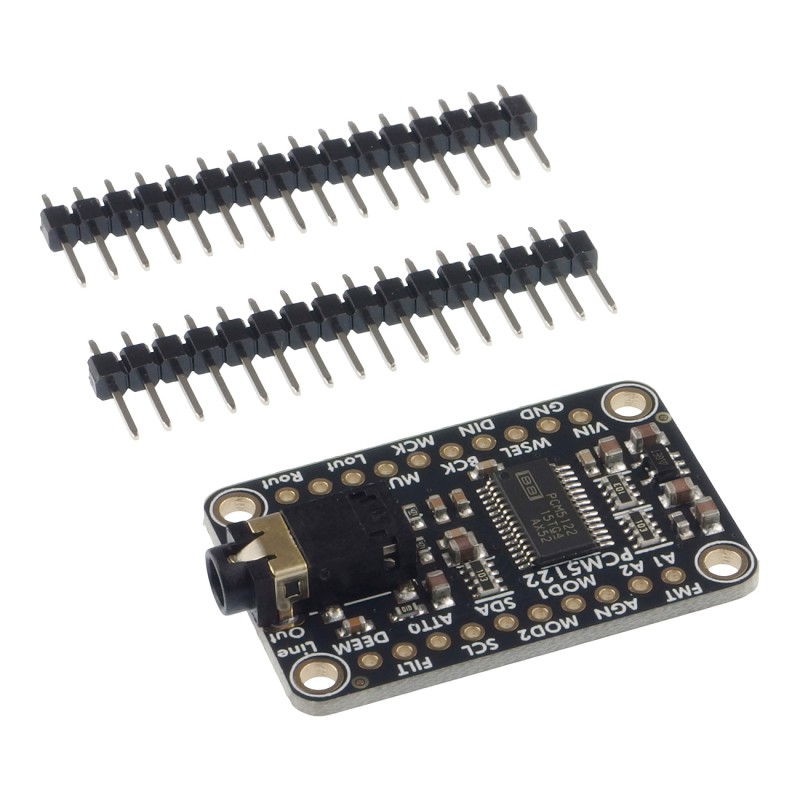

Widok główny
search
  • Widok główny
  • Widok od góry
  • Widok od dołu
  • Widok pod kątem 1
  • Widok pod kątem 2
ID: 1202017
5902186333963
41,84 zł
Brutto

34,02 zł Netto

Przetwornik cyfrowo-analogowy I2S oparty na układzie PCM5122, oferujący wysokiej jakości stereofoniczne wyjście liniowe, obsługę trybu sprzętowego oraz konfigurację przez I2C lub SPI, przeznaczony do mikrokontrolerów i Raspberry Pi. Adafruit 6421

24h
Dostępny
Dostępna ilość: 44
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Adafruit. Wszystkie płytki tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Adafruit 6421 PCM5122 I2S DAC przeznaczony do konwersji cyfrowego sygnału audio I2S na analogowy sygnał liniowy w projektach opartych na mikrokontrolerach oraz komputerach jednopłytkowych, takich jak Raspberry Pi, ESP32 czy RP2040. Moduł wykorzystuje wysokiej klasy przetwornik PCM5122, zapewniający czyste, stereofoniczne audio bez konieczności stosowania zewnętrznego sygnału MCLK ani wstępnej konfiguracji przez magistrale sterujące.

Domyślny tryb sprzętowy umożliwia szybkie uruchomienie układu poprzez samo podanie sygnałów I2S, natomiast w razie potrzeby dostępna jest konfiguracja za pomocą I2C lub SPI, pozwalająca na regulację głośności, wyciszanie, korekcję oraz wybór filtrów cyfrowych. Przetwornik automatycznie rozpoznaje szerokość próbek 16-, 24- lub 32-bitowych na podstawie relacji sygnałów zegarowych. Wyjście audio ma charakter liniowy i przeznaczone jest do współpracy ze wzmacniaczami, aktywnymi głośnikami lub innymi układami audio.

Krótki film opisujący produkt.

Właściwości

  • Układ DAC: PCM5122
  • Typ przetwornika: stereofoniczny DAC I2S
  • Zakres zasilania: 3–5 V
  • Poziomy logiczne sygnałów: 3.3 V
  • Interfejs audio: I2S
  • Obsługiwane formaty danych: 16-, 20-, 24-, 32-bit
  • Obsługiwane formaty PCM: I2S, Left-Justified, Right-Justified, TDM/DSP
  • Tryby konfiguracji: sprzętowy, I2C, SPI
  • Stosunek sygnał/szum: 112 dB
  • THD+N: -93 dB
  • Wyjście audio: liniowe stereo
  • Złącze audio: jack 3.5 mm
  • Możliwość wyprowadzenia sygnału audio na piny
  • Regulacja wzmocnienia: od -6 dB do +15 dB
  • Filtry cyfrowe i de-emfaza: sprzętowe lub programowe
  • Wymiary: 37.6 x 22.8 x 6.4 mm
  • Masa: 3.6 g

W zestawie

  • Moduł I2S DAC PCM5122
  • Zestaw złączy goldpin do samodzielnego lutowania
