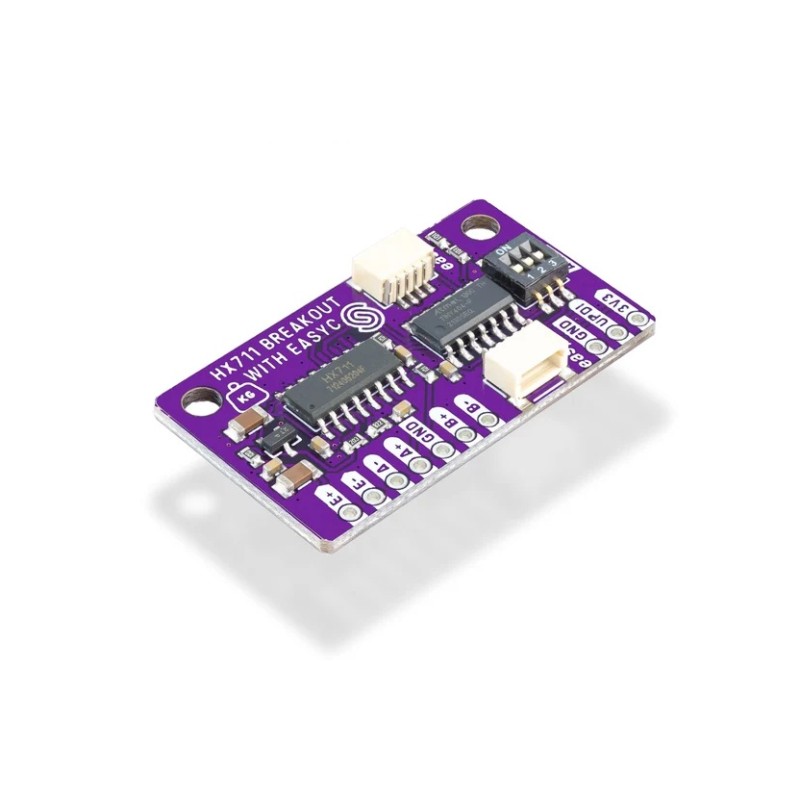

Wzmacniacz tensometru HX711 24-bit I2C Qwiic - Soldered
ID: 1208235
28,81 zł
Brutto
23,42 zł Netto
Moduł wzmacniacza do belek tensometrycznych z 24-bitowym przetwornikiem ADC HX711 i mikrokontrolerem ATtiny404 udostępniającym wyniki pomiarów przez I2C/Qwiic. Obsługuje mostki tensometryczne Wheatstone'a, dwa różnicowe kanały wejściowe oraz zmianę adresu I2C w zakresie 0x30–0x37. Napięcie zasilania wynosi 2,6–5,5V. Soldered 333006
Opis
Moduł wzmacniacza tensometru Load-Cell Amplifier HX711 With Qwiic firmy Soldered wykorzystuje 24-bitowy przetwornik ADC HX711 do pomiaru niewielkich sygnałów różnicowych generowanych przez belki tensometryczne i inne czujniki oparte na mostku Wheatstone'a. Układ wzmacnia sygnał pomiarowy i przekształca go do postaci cyfrowej, dzięki czemu może pracować w wagach elektronicznych, układach pomiaru siły oraz systemach automatyki wykorzystujących tensometry.
Wersja Qwiic została wyposażona w mikrokontroler ATtiny404, który odczytuje dane z HX711 i udostępnia je mikrokontrolerowi nadrzędnemu przez magistralę I2C. Połączenie za pomocą Qwiic nie wymaga bezpośredniej obsługi linii DAT i SCK układu HX711. Domyślny adres I2C wynosi 0x30, a przełączniki adresowe pozwalają ustawić jeden z ośmiu adresów w zakresie 0x30–0x37.
Do podłączenia mostka tensometrycznego służą wyprowadzenia E+, E-, A+, A-, B+ i B-. Kanał A oraz kanał B umożliwiają pomiar sygnałów różnicowych. Dokumentacja HX711 podaje programowalne wzmocnienie 32, 64 lub 128, przy czym konfiguracja zależy od używanego kanału i trybu pracy układu.
Napięcie zasilania modułu mieści się w zakresie 2,6–5,5V, a typowy pobór prądu podczas pracy wynosi poniżej 1,5mA. Wymiary płytki wynoszą 38 × 22mm. Otwory montażowe o średnicy 3,2mm umożliwiają zastosowanie śrub M3.
Właściwości
- Pomiar
- Przetwornik ADC: HX711
- Rozdzielczość ADC: 24 bity
- Liczba różnicowych kanałów wejściowych: 2
- Programowalne wzmocnienie HX711: 32, 64 lub 128
- Przeznaczenie: belki tensometryczne i czujniki oparte na mostku Wheatstone'a
- Komunikacja
- Mikrokontroler pośredniczący: ATtiny404
- Interfejs wersji Qwiic: I2C
- Domyślny adres I2C: 0x30
- Konfigurowalne adresy I2C: 0x30–0x37
- Złącze Qwiic
- Wyprowadzenia czujnika
- E+: dodatnie napięcie wzbudzenia mostka
- E-: ujemne napięcie wzbudzenia mostka
- A+ i A-: wejścia różnicowe kanału A
- B+ i B-: wejścia różnicowe kanału B
- Zasilanie i parametry mechaniczne
- Napięcie zasilania: 2,6–5,5V
- Typowy pobór prądu podczas pracy: <1,5mA
- Pobór prądu w trybie uśpienia: <1µA
- Zakres temperatury pracy: -40 do 85°C
- Wymiary: 38 × 22mm
- Średnica otworów pod listwę pinową: 1,5mm
- Średnica otworów montażowych: 3,2mm
- Otwory montażowe przystosowane do śrub M3
