STEMMA QT AD5693R Breakout - moduł z 16-bitowym konwerterem DAC
ID: 1188205
5906623431878
57,47 zł
Brutto
46,72 zł Netto
Moduł z 16-bitowym konwerterem DAC AD5693R z wbudowaną pamięcią EEPROM. Wyposażony w złącze STEMMA QT, komunikuje się przy użyciu magistrali I2C. Adafruit 5811
Opis
Moduł konwertera DAC stworzony w oparciu o układ AD5693R, który oferuje niesamowitą 16-bitową rozdzielczość. To oznacza, że możesz precyzyjnie kontrolować napięcie na wyjściu, co jest idealne do zaawansowanych zastosowań. Konwerter DAC działa zarówno z napięciem 3,3 V, jak i 5 V. Co więcej, masz pełną kontrolę nad maksymalnym napięciem wyjściowym. Możesz ustawić je na poziomie 2,5 V lub 5 V (2-krotność Vref). Dzięki temu masz elastyczność dostosowania modułu do wymagań Twojego projektu. Jeśli zasilasz go napięciem 3,3V, zakres wyjściowy wynosi od 0 do 3,3 V.
Konwerter obsługuje szybką magistralę I2C o prędkości 3,4 Mbps, co pozwala na aktualizację napięcia wyjściowego z częstotliwością około 200 kHz. Dzięki pamięci EEPROM masz możliwość zapisania ustawionego napięcia wyjściowego i nawet po wyłączeniu zasilania, moduł przywraca zapamiętane napięcie. Dodatkowo moduł posiada pin ADDR, który umożliwia konfigurację adresu I2C. Dzięki temu możesz podłączyć dwa moduły konwertera DAC do jednej magistrali. Wszystko to sprawia, że moduł konwertera DAC to doskonałe narzędzie do zaawansowanych zastosowań, które wymagają dokładnej kontroli napięcia.
Właściwości
- Układ AD5693R
- Wysoka dokładność względna (INL): maksymalnie ±2 LSB przy 16 bitach
- Niski dryft, napięcie odniesienia 2,5 V: typowo 2 ppm/°C
- Możliwość wyboru zakresu wyjściowego: 2,5 V lub 5 V
- Całkowity błąd nieskorygowany (TUE): ±0,06% wartości maksymalnej FSR
- Błąd offsetu: maksymalnie ±1,5 mV
- Błąd wzmocnienia: ±0,05% maksimum FSR
- Niski błąd: 0,1 nV-sek
- Wydajność prądow: 20 mA
- Interfejs I2C
- Złącze STEMMA QT
- Szeroki zakres temperatur pracy: od -40°C do +105°C
- Wymiary: 25,2 x 17,6 x 4,8 mm
W zestawie
- Moduł STEMMA QT AD5693R Breakout
- Złącze goldpin męskie proste 8-pin
1188205
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
4-żyłowy przewód o długości 50 mm. Zakończony z obu stron wtyczką STEMMA QT (Qwiic). Adafruit 4399
5,83 zł
24h
Dostępna ilość: 12
Dostępny
4-żyłowy przewód o długości 100 mm. Zakończony z obu stron wtyczką STEMMA QT (Qwiic). Adafruit 4210
5,29 zł
24h
Dostępna ilość: 26
Dostępny
4-żyłowy przewód o długości 200 mm. Zakończony z obu stron wtyczką STEMMA QT (Qwiic). Adafruit 4401
7,50 zł
24h
Dostępna ilość: 3
Dostępny
4-żyłowy przewód o długości 300 mm. Zakończony z obu stron wtyczką STEMMA QT (Qwiic). Adafruit 5384
6,69 zł
24h
Dostępna ilość: 6
Dostępny
Produkty z tej samej kategorii (16)

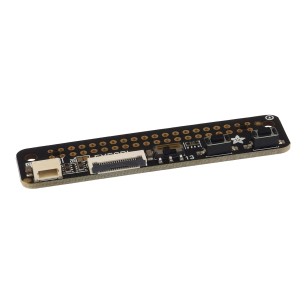

Moduł umożliwiający łatwe podłączenie wyświetlaczy i urządzeń peryferyjnych do Raspberry Pi za pomocą 18-pinowego złącza FPC oraz obsługujący interfejsy SPI i I2C. Wyposażony w dwa przyciski, przełącznik suwakowy oraz złącze Stemma QT, pozwala na szybkie i wygodne rozszerzanie projektów elektronicznych. Adafruit 5783
