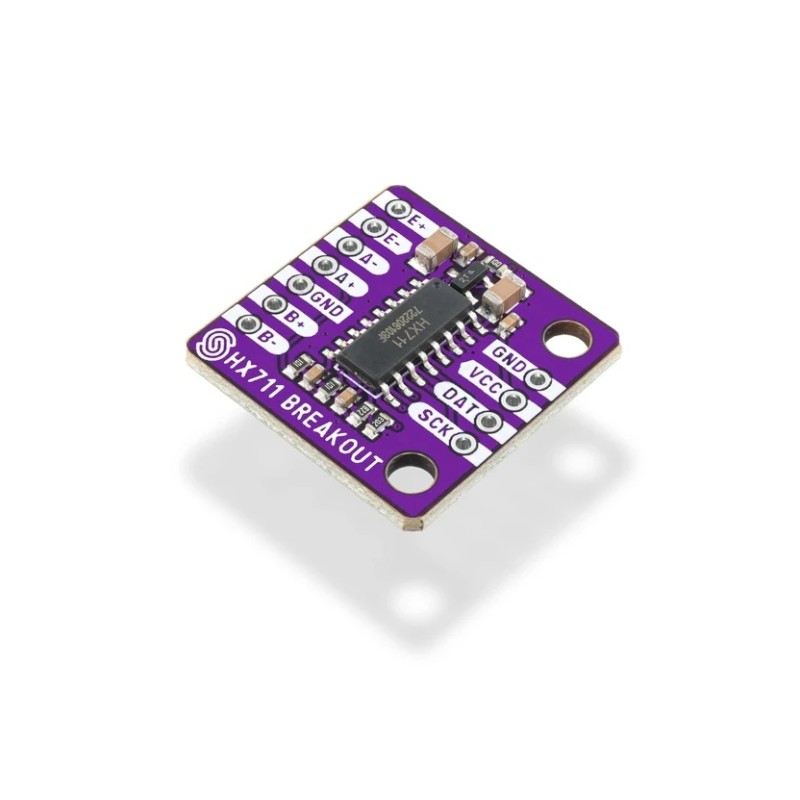

Wzmacniacz tensometru HX711 24-bit 2,7–5,5V - Soldered
ID: 1208234
24,66 zł
Brutto
20,05 zł Netto
Moduł wzmacniacza do belek tensometrycznych z 24-bitowym przetwornikiem ADC HX711, przeznaczony do współpracy z czujnikami opartymi na mostku Wheatstone'a. Udostępnia dwa różnicowe kanały wejściowe oraz linie DAT i SCK do bezpośredniej komunikacji z mikrokontrolerem. Napięcie zasilania wynosi 2,7–5,5V, a wymiary płytki 22 × 22mm. Soldered 333005
Opis
Moduł wzmacniacza tensometru Load-Cell Amplifier HX711 Board firmy Soldered wykorzystuje 24-bitowy przetwornik ADC HX711 do pomiaru niewielkich sygnałów różnicowych generowanych przez belki tensometryczne i inne czujniki oparte na mostku Wheatstone'a. Układ wzmacnia sygnał pomiarowy i przekształca go do postaci cyfrowej, umożliwiając budowę wag elektronicznych, układów pomiaru siły oraz systemów automatyki wykorzystujących tensometry.
HX711 udostępnia dwa różnicowe kanały wejściowe. Producent podaje wzmocnienie 128 dla kanału A oraz 64 dla kanału B. Do podłączenia mostka tensometrycznego służą wyprowadzenia E+, E-, A+, A-, B+ i B-. Zasilanie mostka doprowadzane jest przez E+ i E-, natomiast pary A+/A- oraz B+/B- służą do pomiaru sygnałów różnicowych.
Komunikacja z mikrokontrolerem odbywa się bezpośrednio przez linie DAT i SCK. Rozwiązanie nie wymaga magistrali I2C ani SPI i pozwala podłączyć moduł do cyfrowych GPIO mikrokontrolera. Aktualna strona produktu dla SKU 333005 podaje szybkość odczytu 10SPS.
Moduł pracuje przy napięciu zasilania 2,7–5,5V, a pobór prądu podczas pracy wynosi poniżej 1,5mA. Wymiary płytki wynoszą 22 × 22mm. Otwory montażowe o średnicy 3,2mm umożliwiają zastosowanie śrub M3.
Właściwości
- Pomiar
- Przetwornik ADC: HX711
- Rozdzielczość ADC: 24 bity
- Liczba różnicowych kanałów wejściowych: 2
- Wzmocnienie kanału A: 128
- Wzmocnienie kanału B: 64
- Szybkość odczytu według strony produktu: 10SPS
- Obsługa czujników opartych na mostku Wheatstone'a
- Interfejs i wyprowadzenia
- Interfejs komunikacyjny: DAT i SCK
- E+: dodatnie napięcie wzbudzenia mostka
- E-: ujemne napięcie wzbudzenia mostka
- A+ i A-: wejścia różnicowe kanału A
- B+ i B-: wejścia różnicowe kanału B
- VCC: zasilanie modułu
- GND: masa
- Zasilanie i parametry mechaniczne
- Napięcie zasilania: 2,7–5,5V
- Pobór prądu podczas pracy: <1,5mA
- Wymiary: 22 × 22mm
- Średnica otworów pod listwę pinową: 1,5mm
- Średnica otworów montażowych: 3,2mm
- Otwory montażowe przystosowane do śrub M3
