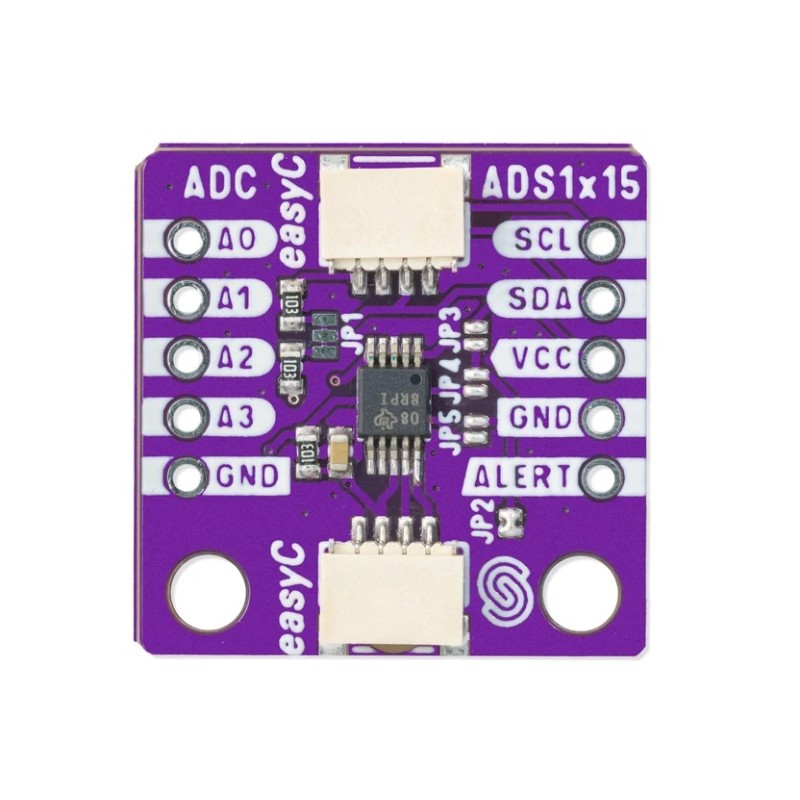

Widok główny
search
  • Widok główny
  • Widok zestawu
  • Widok od dołu
  • Widok pod kątem
ID: 1208282
28,81 zł
Brutto

23,42 zł Netto

Moduł 12-bitowego przetwornika analogowo-cyfrowego ADS1015 z czterema wejściami single-ended lub dwoma wejściami różnicowymi. Komunikuje się przez I2C, obsługuje szybkość konwersji do 3,3kSPS i ma programowalny wzmacniacz PGA. Przeznaczony do odczytu sygnałów analogowych w układach z mikrokontrolerami. Soldered 333094

24h
Dostępny
Dostępna ilość: 5

Opis

Moduł przetwornika analogowo-cyfrowego ADC 12-bit ADS1015 4-channel with PGA breakout firmy Soldered umożliwia wykonywanie pomiarów sygnałów analogowych z rozdzielczością 12 bitów. Zastosowany układ ADS1015 udostępnia cztery wejścia pracujące w konfiguracji single-ended lub dwa kanały różnicowe. Moduł można wykorzystać do rozszerzenia możliwości pomiarowych płytek rozwojowych i mikrokontrolerów, między innymi w systemach akwizycji danych oraz układach współpracujących z czujnikami analogowymi.

Komunikacja z mikrokontrolerem odbywa się przez magistralę I2C. Moduł obsługuje cztery adresy wybierane sprzętowo, co umożliwia podłączenie kilku przetworników do jednej magistrali. Domyślny adres wynosi 0x48. Dwa złącza Qwiic, zgodne z easyC i STEMMA QT, pozwalają na podłączenie kompatybilnych płytek i modułów bez lutowania.

Wbudowany programowalny wzmacniacz PGA pozwala dopasować zakres pomiarowy przetwornika do amplitudy mierzonego sygnału. ADS1015 obsługuje programowaną szybkość konwersji od 128SPS do 3,3kSPS. Wyprowadzenie ALERT może pełnić funkcję wyjścia przerwania programowalnego komparatora, umożliwiając reakcję mikrokontrolera na przekroczenie ustawionego progu bez ciągłego odpytywania przetwornika.

Płytka pracuje z napięciem zasilania 3,3V i ma wymiary 22 × 22mm. Producent podaje pobór prądu około 150µA w trybie ciągłej konwersji przy maksymalnej szybkości 3,3kSPS. Dwa otwory montażowe o średnicy 3,2mm są przystosowane do śrub M3.

Właściwości

  • Przetwornik i pomiar
    • Układ: ADS1015
    • Typ: przetwornik analogowo-cyfrowy ADC
    • Rozdzielczość: 12 bitów
    • Liczba wejść: 4 single-ended lub 2 różnicowe
    • Programowana szybkość konwersji: 128SPS–3,3kSPS
    • Wbudowany programowalny wzmacniacz PGA
    • Wyjście ALERT programowalnego komparatora
  • Komunikacja i złącza
    • Interfejs: I2C
    • Domyślny adres I2C: 0x48
    • Cztery adresy I2C wybierane sprzętowo
    • Złącza: 2 × Qwiic, zgodne z easyC i STEMMA QT
    • Wejścia analogowe: A0, A1, A2, A3
  • Zasilanie
    • Napięcie zasilania płytki: 3,3V
    • Pobór prądu w trybie ciągłej konwersji: około 150µA przy 3,3kSPS
  • Parametry mechaniczne
    • Wymiary płytki: 22 × 22mm
    • Średnica otworów pod listwę pinową: 1,5mm
    • Średnica otworów montażowych: 3,2mm
    • Otwory montażowe przystosowane do śrub M3
