Przetwornica DC-DC buck mini moduł 5-36 V - Waveshare 29036
ID: 1197475
5902186328983
14,50 zł
Brutto
11,79 zł Netto
Przetwornica DC-DC Buck 5–36 V z wyjściem 5 V lub 3,3 V w wersji DC5-36-TO-DC3V3-5-M wyposażona w złącza terminalowe i pinowe ułatwia szybkie wdrożenie w aplikacjach zasilających. Wysoka sprawność, możliwość regulacji napięcia i kompaktowy rozmiar czynią ją odpowiednią do zasilania mikrokontrolerów, modułów komunikacyjnych oraz systemów embedded.
Opis

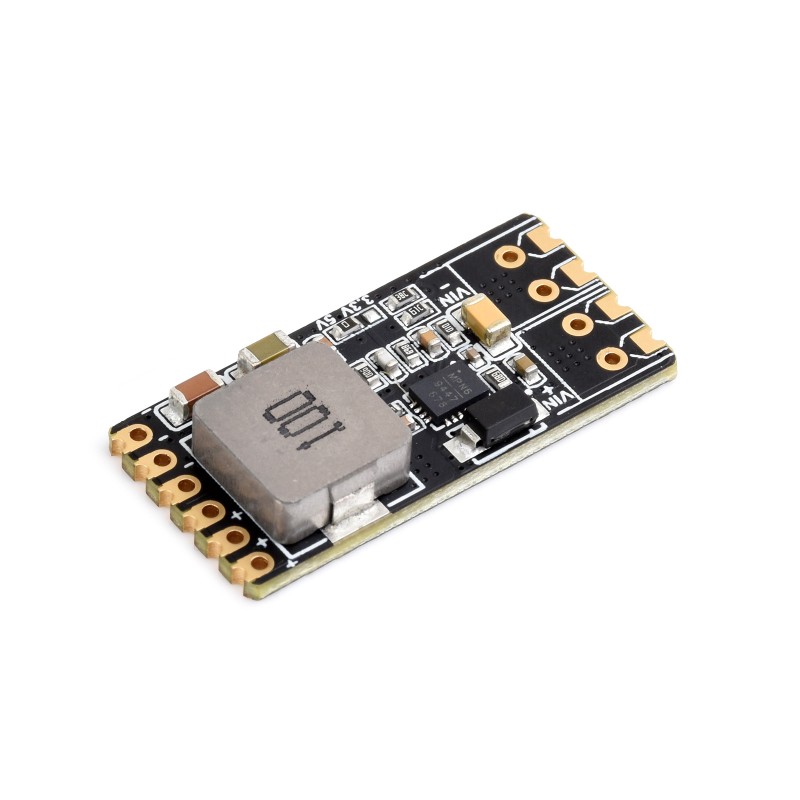

Miniaturowa przetwornica buck o zakresie napięcia wejściowego 5–36 V DC i konfigurowalnym napięciu wyjściowym 5 V lub 3,3 V. Wersja DC5-36-TO-DC3V3-5-M wyposażona w fabrycznie przylutowane złącza śrubowe i listwę goldpin, co umożliwia łatwą integrację w systemach zasilania bez konieczności dodatkowego lutowania. Domyślnie ustawiona na napięcie wyjściowe 5 V (przy zakresie wejściowym 6–36 V), możliwość zmiany na 3,3 V poprzez przelutowanie rezystora 0R (wtedy zakres wejściowy 5–36 V).
Zastosowany proces złocenia zanurzeniowego (immersion gold) poprawia trwałość i niezawodność połączeń. Moduł charakteryzuje się wysoką wydajnością konwersji (do 90%) i częstotliwością przełączania 500 kHz.
Właściwości
- Zakres napięcia wejściowego (dla 5 V) 6–36 V DC
- Zakres napięcia wejściowego (dla 3,3 V) 5–36 V DC
- Napięcie wyjściowe konfigurowalne 5 V lub 3,3 V
- Domyślne napięcie wyjściowe 5 V
- Prąd wyjściowy 0–4 A (do 5 A przy odpowiednim chłodzeniu)
- Sprawność konwersji do 90%
- Częstotliwość przełączania 500 kHz
- Wymiary 33 × 16 × 5,7 mm
- Złącza wejściowe VIN+, VIN- (terminal śrubowy)
- Złącza wyjściowe VOUT(+), GND(-) (terminal śrubowy)
- Złącza sygnałowe przylutowana listwa goldpin (2,54 mm)
- Typ PCB otwory kasztelowane, złocenie zanurzeniowe
1197475
Cechy
- Napięcie wyjściowe
- 5 - 36 V
- Prąd wyjściowy
- 0 - 5 A
- Rodzaj przetwornicy
- Step-down
- Napięcie zasilania od
- 3,3 V
- Napięcie zasilania do
- 5 V
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
