Moduł przetwornicy DC-DC Step-Up 9V U3V16F9
ID: 1183066
5906623477005
25,45 zł
Brutto
20,69 zł Netto
Moduł przetwornicy DC-DC Step-Up. Ma napięcie wejściowe od 1,3 do 16 V, napięcie wyjściowe 9 V oraz maksymalny na wejściu do 2 A. Pololu 4944
Opis
Moduł przetwornicy DC-DC Step-Up. Oferuje na wyjściu stałe napięcie 9 V i może być zasilany napięciem z zakresu od 1,3 do 16 V, przy czym minimalne napięcie rozruchowe wynosi 2,7 V. Toleruje napięcie wejściowe powyżej napięcia wyjściowego (wyjście będzie śledzić wejście). Przetwornica ma ograniczenie prądu wejściowego do 2 A (prąd chwilowy), a w trybie ciągłym może pobierać do około 1,6 A bez wyzwalania wyłącznika termicznego. Prąd wyjściowy jest zależy od prądu na wejściu, sprawności oraz współczynnika wzmocnienia VOUT do VIN. Im większe jest wzmocnienie, tym mniejszy będzie maksymalny prąd wyjściowy.
Moduł ma sprawność od 85% do 95%. Posiada szereg wbudowanych zabezpieczeń, w tym ograniczenie prądu wejściowego, blokadę podnapięciową i wyłączenie termiczne.
Uwaga!
Moduł nie ma zabezpieczenia przeciwzwarciowego. Układ może ulec uszkodzeniu w przypadku zwarcia wyjścia lub zbyt dużego obciążenia.
Sposób podłączenia
- VIN - napięcie wejściowe
- GND - masa
- VOUT - napięcie wyjściowe
Właściwości
- Napięcie wyjściowe: 9 V z dokładnością do 4%
- Napięcie wejściowe: 1,3 V do 16 V (minimalne napięcie rozruchowe wynosi 2,7 V)
- Sprawność od 85% do 95%, w zależności od napięcia wejściowego, napięcia wyjściowego i obciążenia
- Częstotliwość przełączania: ok. 1,2 MHz przy dużym obciążeniu
- Tryb oszczędzania energii, który zwiększa sprawność przy lekkim obciążeniu poprzez zmniejszenie częstotliwości przełączania
- Prąd spoczynkowy bez obciążenia poniżej 1 mA
- Ograniczenie prądu przełączania do 2 A
- Prąd wejściowy w trybie ciągłym do około 1,6 A
- Toleruje napięcie wejściowe powyżej napięcia wyjściowego (wyjście będzie śledzić wejście)
- Zabezpieczenia: przed przegrzaniem, funkcja miękkiego startu, blokada podnapięciowa
- Wymiary: 13,1 x 8,1 x 3 mm
- Waga: 0,4 g
W zestawie
- Moduł przetwornicy DC-DC Step-Up
- Złącze goldpin męskie proste 3-pin
- Złącze goldpin męskie kątowe 3-pin
1183066
Cechy
- Napięcie wyjściowe
- 9 V
- Prąd wyjściowy
- 2 A
- Rodzaj przetwornicy
- Step-up
- Napięcie zasilania od
- 1,3 V
- Napięcie zasilania do
- 16 V
Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
Powiązane produkty
Zestaw 40 szt. przewodów połączeniowych żeńsko-żeńskich, w różnych kolorach o długości 10 cm
4,10 zł
24h
Dostępna ilość: 49
Dostępny
Zestaw 40 szt. przewodów połączeniowych męsko-żeńskich, w różnych kolorach o długości 10 cm
4,19 zł
24h
Dostępna ilość: 207
Dostępny
Moduł przetwornicy DC-DC Step-Up. Ma napięcie wejściowe od 1,3 do 16 V, napięcie wyjściowe 15 V oraz maksymalny na wejściu do 2 A. Pololu 4946
23,41 zł
24h
Dostępna ilość: 4
Dostępny
Moduł przetwornicy DC-DC Step-Up. Ma napięcie wejściowe od 1,3 do 16 V, napięcie wyjściowe 5 V oraz maksymalny na wejściu do 2 A. Pololu 4941
25,10 zł
24h
Dostępna ilość: 5
Dostępny
Moduł przetwornicy DC-DC Step-Up. Ma napięcie wejściowe od 1,3 do 16 V, napięcie wyjściowe 3,3 V oraz maksymalny na wejściu do 2 A. Pololu 4940
25,10 zł
24h
Dostępna ilość: 5
Dostępny
Produkty z tej samej kategorii (16)
Moduł przetwornicy DC-DC Step-up oparty na układzie U3V70F5. Napięcie wejściowe 2.9...5V, napięcie wyjściowe 5V, maksymalny prąd 10A. Dwa otwory montażowe. Pololu 2891
82,90 zł
24h
Dostępna ilość: 3
Dostępny
MT3608 to kompaktowa, wydajna przetwornica podwyższająca napięcie (step-up) w obudowie SOT23-6, oferowany w zestawie 5 sztuk. Umożliwia konwersję napięcia wejściowego w zakresie od 2 V do 24 V na napięcie wyjściowe do 28 V, z maksymalnym prądem wyjściowym 2 A.
8,91 zł
4 tyg.
Brak towaru
Moduł przetwornicy USB Step-Up 6V 6W przekształca napięcie wejściowe z zakresu 4,2 - 5,2 V na stałe napięcie wyjściowe 6 V, z maksymalnym natężeniem 1 A i efektywnością konwersji 96%. Urządzenie może pracować w szerokim zakresie temperatur, od -40°C do 85°C, co sprawia, że jest idealne do zasilania różnych urządzeń elektronicznych w trudnych warunkach
3,89 zł
24h
Dostępna ilość: 28
Dostępny
Moduł przetwornicy USB Step-Up 9V 6W przekształca napięcie wejściowe z zakresu 4,2 - 5,2 V na stałe napięcie wyjściowe 9 V, z maksymalnym natężeniem 1 A i efektywnością konwersji 96%. Urządzenie może pracować w szerokim zakresie temperatur, od -40°C do 85°C, co sprawia, że jest idealne do zasilania różnych urządzeń elektronicznych w trudnych warunkach
3,89 zł
24h
Dostępna ilość: 28
Dostępny
Przetwornica Step-Up U3V70F6 z napięciem wyjściowym 6 V, napięciem wejściowym od 2,9 do 6 V i maksymalnym prądzie wyjściowym 10 A. Pololu 2892
78,97 zł
24h
Dostępna ilość: 2
Dostępny
Moduł przetwornicy Step-Up XL6009 z napięciem wyjściowym regulowanym w zakresie od 1,3 do 35 V, napięciem wejściowym od 3,8 do 32 V i maksymalnym prądzie wyjściowym 3 A
8,87 zł
4 tyg.
Brak towaru
Przetwornica Step-Up z napięciem wyjściowym od 2 do 28 V, napięciem wejściowym od 2 do 24 V i maksymalnym prądzie do 2 A
3,67 zł
4 tyg.
Brak towaru
Przewód z wbudowaną przetwornicą podwyższającą napięcie ze złącza USB do 9 V. Wyposażony jest w wtyk DC Jack 2,1 x 5,5 mm
4,90 zł
4 tyg.
Brak towaru
Moduł z przetwornicą step-up o napięciu wejściowym od 10 V do 32 V i regulowanym napięciu wyjściowym od 15 V do 32 V. Ma maksymalną moc do 150 W
44,72 zł
4 tyg.
Brak towaru
Moduł przetwornicy USB Step-Up 12V 6W przekształca napięcie wejściowe z zakresu 4,2 - 5,2 V na stałe napięcie wyjściowe 12 V, z maksymalnym natężeniem 0,5 A i efektywnością konwersji 96%. Urządzenie może pracować w szerokim zakresie temperatur, od -40°C do 85°C, co sprawia, że jest idealne do zasilania różnych urządzeń elektronicznych w trudnych warunkach
3,90 zł
4 tyg.
Brak towaru
Moduł przetwornicy Step-Up z regulowanym napięciem wyjściowym w zakresie od 3 do 30 V przy szerokim zakresie napięcia wejściowego od 2 do 24 V i maksymalnym prądzie wyjściowym 4 A. Płytka wyposażona w złącze USB
27,90 zł
4 tyg.
Brak towaru
Moduł przetwornicy Step-Up przekształca napięcie z zakresu 8,5 - 48 V do 10 - 50 V z efektywnością konwersji powyżej 96%. Działa w szerokim zakresie temperatur od -40°C do 85°C, oferując prąd do 10 A
15,87 zł
24h
Dostępna ilość: 1
Dostępny

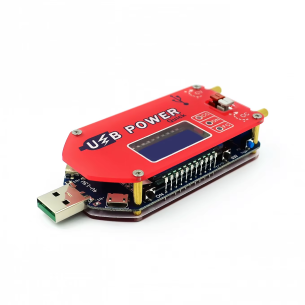

Moduł przetwornicy USB Step-Up w obudowie umożliwia regulację napięcia z zakresu 3,5 - 15 V do 0,5 - 30 V, przy maksymalnym natężeniu 2 A i mocy 15 W. Urządzenie cechuje się wysoką precyzją, rozdzielczością napięcia 0,01 V, rozdzielczością natężenia 0,001 A, dokładnością napięcia 0,3% i dokładnością natężenia 0,5%. Może pracować w temperaturach od -40°C do 85°C
