Matrix Portal S3 - sterownik matryc LED RGB z modułem ESP32-S3 (złącze u.FL) - Adafruit 6475

Opis

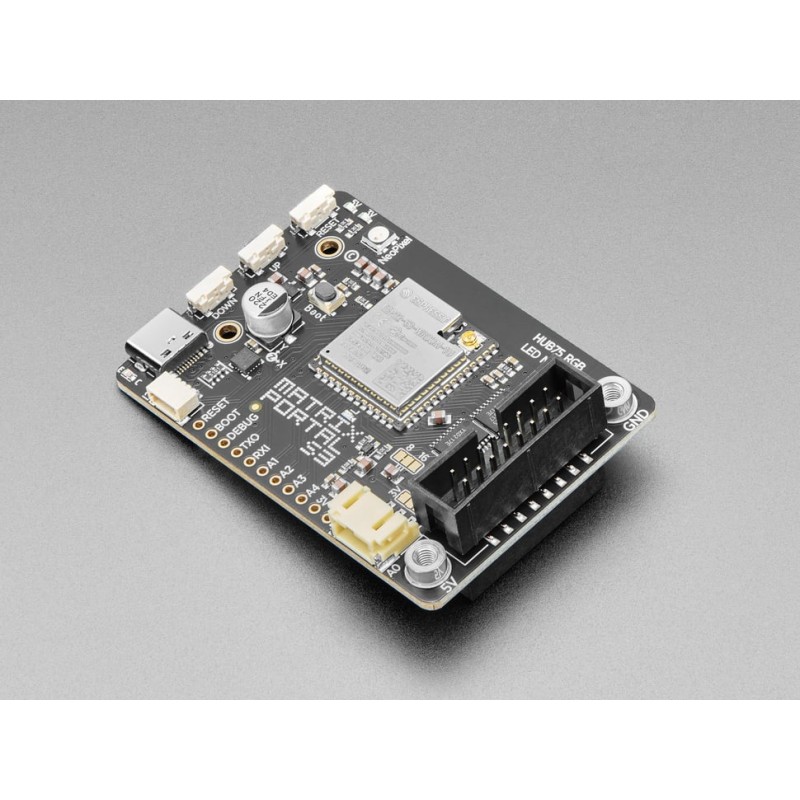

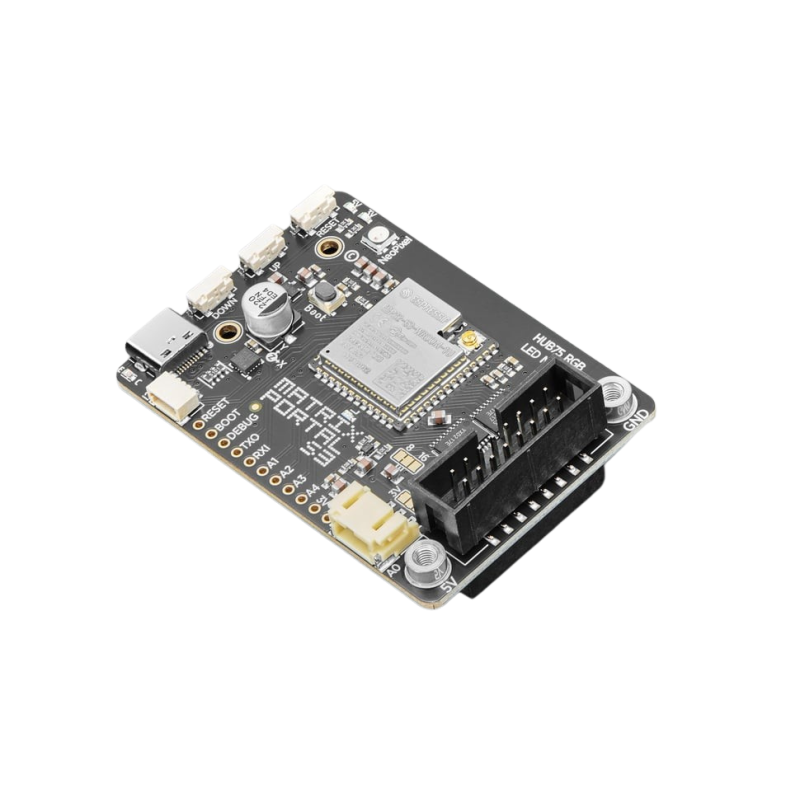

Matrix Portal S3 to zaawansowany moduł sterujący przeznaczony do tworzenia wyświetlaczy LED opartych na popularnych matrycach RGB HUB75. Urządzenie umożliwia szybkie zbudowanie efektownych paneli informacyjnych, zegarów, tablic IoT czy animowanych instalacji świetlnych bez konieczności skomplikowanego okablowania. Platforma obsługuje matryce w rozmiarach od 16×32 do 64×64 pikseli, a także pozwala łączyć wiele paneli w większe wyświetlacze.

Sercem urządzenia jest wydajny moduł Espressif ESP32-S3 wyposażony w 8 MB pamięci Flash oraz 2 MB PSRAM, który zapewnia dużą moc obliczeniową oraz przestrzeń na dane, grafiki czy animacje. Moduł ma wbudowaną łączność Wi-Fi oraz Bluetooth Low Energy, dzięki czemu może komunikować się z usługami sieciowymi i platformami IoT. Programowanie możliwe jest w środowiskach Arduino oraz CircuitPython, co pozwala na szybkie tworzenie aplikacji sterujących wyświetlaczem. Wbudowana biblioteka Protomatter umożliwia wydajne sterowanie matrycami LED przy wykorzystaniu sprzętowych możliwości układu ESP32-S3.

Moduł został wyposażony w złącze USB Type-C służące do programowania i zasilania oraz w interfejs STEMMA QT (I2C), który umożliwia łatwe podłączanie czujników i modułów rozszerzeń. Dodatkowy 3-pinowy port JST pozwala na szybkie podłączenie elementów z przewodem JST-PH, w tym sygnałów analogowych. Na płytce znajduje się także akcelerometr LIS3DH, który może wykrywać orientację urządzenia lub reakcje na dotyk i wibracje. Dzięki temu możliwe jest tworzenie interaktywnych projektów reagujących na ruch lub położenie. Urządzenie oferuje również wyprowadzone piny GPIO, które umożliwiają podłączenie dodatkowych urządzeń poprzez interfejsy PWM, SPI, I2S czy UART. Wbudowane przyciski użytkownika, diody sygnalizacyjne oraz NeoPixel ułatwiają debugowanie i obsługę interfejsu użytkownika. Konstrukcja została zaprojektowana tak, aby złącze 2×10 idealnie pasowało do portów HUB75, eliminując ryzyko błędnego podłączenia przewodów. Dodatkowo dostępne jest standardowe złącze 2×8 IDC kompatybilne z kablami stosowanymi w panelach LED.

Moduł wyposażony jest w złącze antenowe u.FL, co oznacza możliwość zastosowania zewnętrznej anteny Wi-Fi. Rozwiązanie to pozwala na montaż urządzenia w metalowych obudowach lub instalacjach zewnętrznych, gdzie wymagana jest lepsza jakość sygnału radiowego. Dzięki dwurdzeniowej architekturze procesora jeden rdzeń może obsługiwać komunikację sieciową, podczas gdy drugi steruje wyświetlaczem lub wykonuje kod użytkownika. Platforma idealnie sprawdza się w projektach takich jak internetowe tablice informacyjne, wyświetlacze danych IoT, instalacje artystyczne, systemy monitoringu czy wizualizacja danych w czasie rzeczywistym.

Właściwości

• Moduł: ESP32-S3,  Dual Core
• Pamięć Flash: 8 MB
• Pamięć SRAM/PSRAM: 2 MB
• Obsługa środowisk: Arduino oraz CircuitPython
• Łączność bezprzewodowa: WiFi oraz Bluetooth® Low Energy (BLE)
• Złącze USB Typu-C do transmisji danych i zasilania
• Złącze I2C STEMMA QT do podłączania modułów i czujników STEMMA QT
• Kompatybilność z modułami Grove I2C przy użyciu odpowiedniego adaptera
• Złącze JST 3-pin z wejściem analogowym kompatybilne z przewodami JST PH 2.0 mm
• Akcelerometr LIS3DH do wykrywania orientacji i dotknięć
• Wyprowadzenia GPIO obejmujące reset, wybór trybu boot, wyjście debug TX
• 6 pinów GPIO w tym 4 wejścia analogowe
• Obsługa PWM, SPI oraz I2S
• Zworka adresowa do obsługi matryc 64×64 (domyślnie pin 8)
• Dwa przyciski interfejsu użytkownika
• Przycisk reset
• Dioda NeoPixel sygnalizacyjna
• Czerwona dioda LED statusu
• Zielone diody LED sygnalizujące zasilanie 3 V i 5 V
• Złącze 2×10 dopasowane do portów HUB75
• Złącze 2×8 IDC kompatybilne ze standardowymi przewodami matryc
• Obsługiwane rozmiary matryc: od 16×32 do 64×64
• Możliwość łączenia wielu matryc w łańcuch lub siatkę
• Obsługa USB w trybie urządzeń HID (klawiatura, mysz, MIDI)
• Interfejsy komunikacyjne: I2C, SPI, I2S, UART
• Złącze antenowe u.FL do podłączenia zewnętrznej anteny
