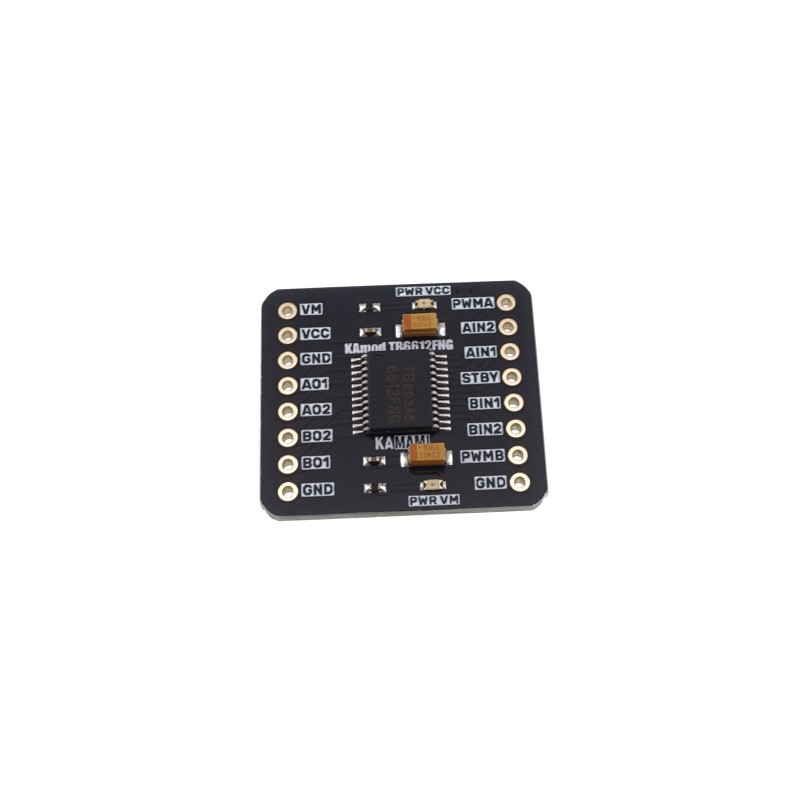

KAmod Motor Driver TB6612FNG - Podwójny sterownik silników DC
ID: 1197804
5902186308664
18,91 zł
Brutto
15,37 zł Netto
Dwukanałowy sterownik KAmod Motor Driver TB6612FNG z mostkami H MOSFET umożliwia precyzyjne sterowanie silnikami DC i krokowymi z częstotliwością PWM do 100 kHz. Kompaktowa konstrukcja, szeroki zakres napięcia i zabezpieczenia czynią moduł odpowiednim do projektów mobilnych, robotyki i automatyki.
Opis
Moduł KAmod Motor Driver TB6612FNG zbudowany w oparciu o układ Toshiba TB6612FNG umożliwia niezależne sterowanie dwoma silnikami prądu stałego lub jednym silnikiem krokowym w zakresie napięcia zasilania od 4,5 do 13,5 V. Obwody logiki wymagają napięcia 2,7–5,5 V. Każdy kanał mostka H oparty na tranzystorach MOSFET może dostarczyć do 1,2 A prądu ciągłego oraz do 3,2 A prądu chwilowego. Możliwe jest połączenie kanałów w celu uzyskania wyższej wydajności prądowej do 2 A.
Sterownik obsługuje modulację PWM do 100 kHz i oferuje tryb STANDBY, zabezpieczenie termiczne (TSD) oraz ochronę przed zbyt niskim napięciem zasilania (UVLO). Moduł wyposażony w diody LED sygnalizujące obecność napięcia oraz wbudowane kondensatory filtrujące zapewniające stabilną pracę układu. Złącza o rastrze 2,54 mm oraz rozstaw 20,32 mm umożliwiają wygodne podłączenie do płytek stykowych i systemów prototypowych.
Właściwości
- Napięcie silnika (VM): 4,5 - 13,5 V
- Napięcie logiczne (VCC): 2,7 - 5,5 V
- Prąd wyjściowy ciągły: 1,2 A na kanał
- Prąd wyjściowy chwilowy: 3,2 A na kanał
- Maksymalna częstotliwość PWM: 100 kHz
- Tryb STANDBY
- Wbudowany obwód zabezpieczenia termicznego (TSD)
- Zabezpieczenie przed zbyt niskim napięciem zasilania (UVLO)
- Wbudowane kondensatory filtrujące na liniach zasilania silników (VM) i logiki (VCC)
- Diody LED sygnalizujące obecność napięcia na liniach VM i VCC
- Rozstaw złącz: 20,32 mm (0,8")
- Raster złącz: 2,54 mm (0,1")
- Wymiary PCB: 22,86 x 25,4 mm
W zestawie
- Zmontowany i uruchomiony moduł
- 2 × prosta listwa goldpin 8-pin, raster 2,54 mm
1197804
Cechy
- Prąd wyjściowy
- 1,2 A
- Ilość kanałów
- 2
- Napięcie zasilania od
- 4,5 V
- Napięcie zasilania do
- 13,5 V
