Mostek H umożliwiający sterowanie jednym silnikiem DC w obu kierunkach lub dwoma jednokierunkowymi przy napięciu od 4,5 do 44 V i prądzie ciągłym do 1,3 A. Moduł oferuje trzy tryby pracy (PH/EN, IN/IN, półmostki), wbudowane ograniczenie i pomiar prądu oraz zabezpieczenia przed przegrzaniem, przeciążeniem, zbyt niskim napięciem i odwrotną polaryzacją. Dzięki kompaktowej budowie, elastycznemu zasilaniu logiki (1,8–5,5 V) i prostemu sterowaniu świetnie sprawdza się w robotyce, automatyce i projektach hobbystycznych. Pololu 4971

4 tyg.
Oczekiwanie na dostawę
Kamami jest oficjalnym dystrybutorem modułów elektronicznych oraz części robotycznych Pololu. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

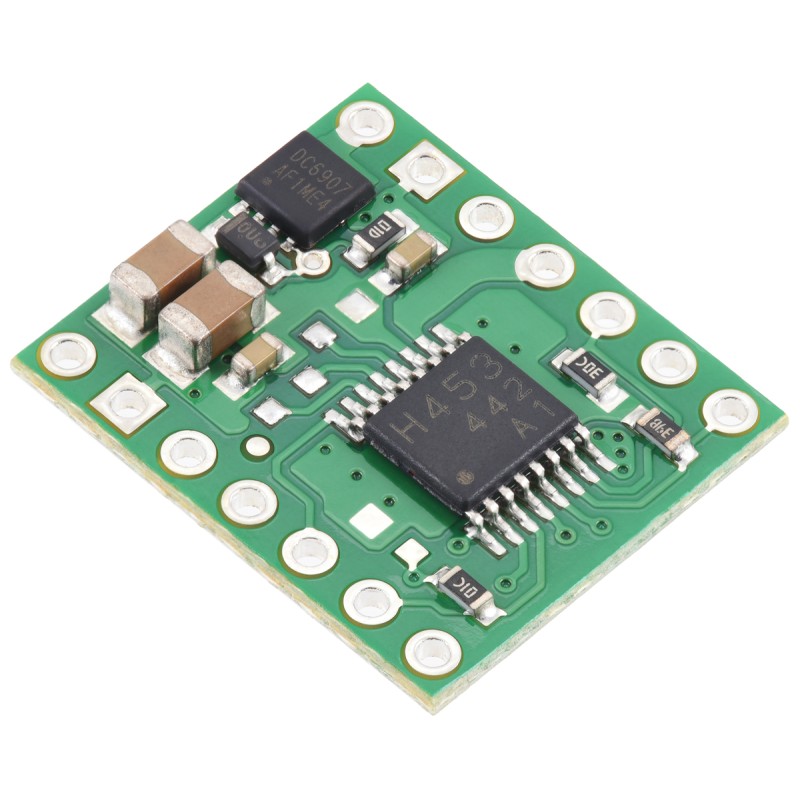

Moduł Pololu TB67H453FNG to kompaktowa płytka z mostkiem H, umożliwiająca dwukierunkowe sterowanie jednym silnikiem DC lub dwoma jednokierunkowymi. Układ obsługuje napięcia zasilania silnika w zakresie 4,5 V do 44 V i zapewnia ciągły prąd wyjściowy do 1,3 A, z domyślnym ograniczeniem prądu ustawionym na około 2 A. Dzięki wbudowanemu pomiarowi i regulacji prądu możliwe jest bezpieczne sterowanie silnikami bez dodatkowych czujników, a wbudowane zabezpieczenia chronią układ przed przeciążeniem, przegrzaniem i zbyt niskim napięciem. Dodatkowo płytka została wyposażona w zabezpieczenie przed odwrotnym podłączeniem zasilania, co zwiększa jej odporność na błędy instalacyjne.

0J13153.600.jpg?e95e8e3bb30667b6e41f1b2388109af9

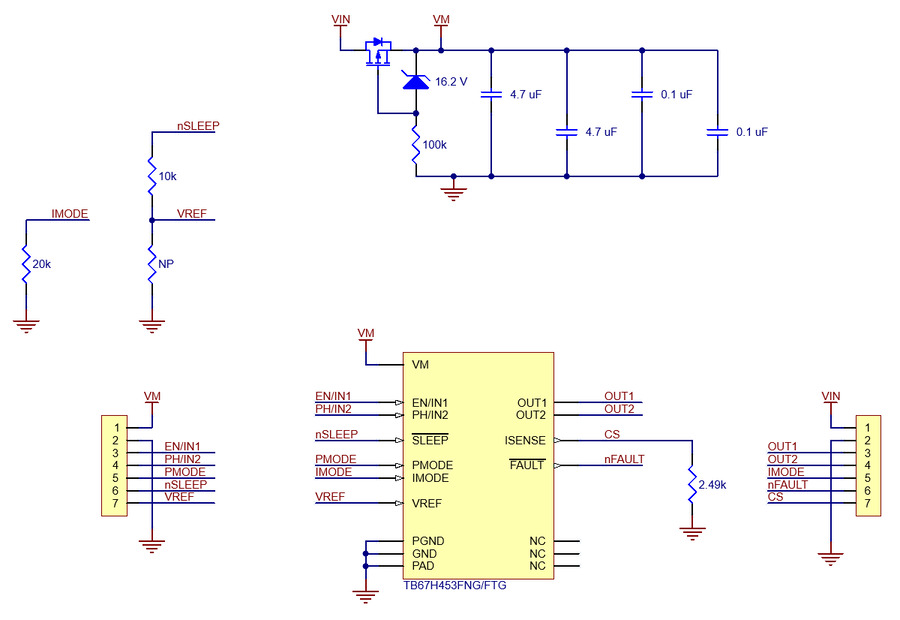

Sterownik TB67H453 wymaga zasilania silnika napięciem z zakresu 4,5 V – 44 V, podawanym na pin VIN, który jest chroniony przed odwrotną polaryzacją. Pin VM udostępnia napięcie po układzie zabezpieczenia i może zasilać inne elementy systemu, gwarantując ochronę przed błędnym podłączeniem zasilania. Aby wyjść z domyślnego trybu uśpienia, należy doprowadzić do pinu SLEEP napięcie, które jednocześnie wpływa na wartość progową ograniczenia prądu. Napięcie to można współdzielić z mikrokontrolerem lub dynamicznie podawać z jego wyjścia, co umożliwia wygodne zarządzanie trybem uśpienia. Układ oferuje trzy tryby sterowania: PH/EN (fazowo–włączający), PWM (IN/IN) oraz tryb półmostków niezależnych, wybierane poprzez ustawienie pinu PMODE. W popularnym trybie PH/EN pin PH określa kierunek obrotów silnika, a na pin EN podawany jest sygnał PWM regulujący prędkość. Ten sposób sterowania jest szczególnie polecany, gdyż wymaga tylko jednego sygnału PWM i zapewnia płynną oraz liniową regulację prędkości w trybie drive/brake.

Standardowe otwory montażowe 2,54 mm pozwalają na wygodne użycie listw goldpin, przewodów lub bezpośrednie wlutowanie w płytkę. Dzięki kompaktowym wymiarom moduł można łatwo zastosować w projektach hobbystycznych i profesjonalnych, takich jak roboty mobilne, mechanizmy napędowe czy systemy automatyki. Elastyczne zasilanie logiki w zakresie 1,8 V do 5,5 V umożliwia współpracę z szeroką gamą mikrokontrolerów, w tym z popularnymi układami Arduino, STM32 czy Raspberry Pi. To proste w użyciu i niezawodne rozwiązanie pozwala na szybkie dodanie funkcji sterowania silnikiem do dowolnego projektu elektronicznego, gwarantując wysoką wydajność i bezpieczeństwo pracy.

Właściwości

  • Obsługa jednego silnika DC dwukierunkowego lub dwóch jednokierunkowych
  • Napięcie zasilania silnika: 4,5 V do 44 V
  • Prąd wyjściowy: 1,3 A ciągły (2 A z ograniczeniem prądowym domyślnym)
  • Zasilanie logiki: 1,8 V do 5,5 V
  • Wbudowane pomiary i regulacja prądu
  • Dwa tryby regulacji prądu: cycle-by-cycle oraz fixed off time
  • Tryby sterowania: PH/EN, PWM (IN/IN), niezależne półmostki
  • Zabezpieczenia: podnapięciowe, nadprądowe, termiczne oraz przed odwrotnym podłączeniem zasilania
  • Wymiary: 15 x 18 mm
  • Zgodność z otworami 2,54 mm (do pinów goldpin lub przewodów)
1197886

Cechy

Prąd wyjściowy
1,3 A
Ilość kanałów
1
Napięcie zasilania od
4,5 V
Napięcie zasilania do
44 V
