SL-MIPI-DSI-eDP-CNV v1.1 – Konwerter interfejsu MIPI-DSI do eDP

Opis

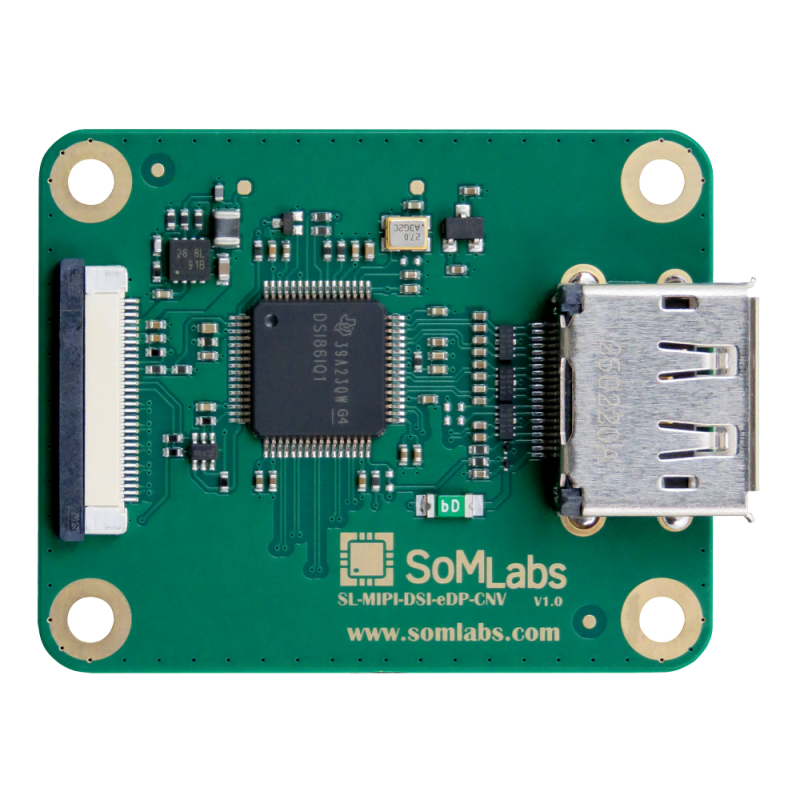

Moduł konwertujący sygnał wideo z interfejsu MIPI-DSI do embedded DisplayPort (eDP), oparty na układzie SN65DSI86. Kompatybilny z magistralą MIPI-DSI (DSI1.02, D-PHY 1.1) oraz standardem eDP 1.4. Obsługuje przesył danych z użyciem 1 do 4 linii danych MIPI z maksymalną przepustowością do 6 Gb/s. Umożliwia wyświetlanie obrazu do rozdzielczości 4096 × 2304 px przy 18 bpp lub 1920 × 1080 px przy 120 fps i 24 bpp. Moduł zaprojektowany z myślą o płytkach bazowych SoMLabs wyposażonych w wyjście MIPI-DSI z gniazdem FPC30, jednak może być używany również z innymi systemami MCU/MPU. Połączenie z płytką nośną realizowane jest za pomocą taśmy FPC30 typu A-A. Moduł pracuje w rozszerzonym zakresie temperatur i wspierany jest przez systemy Linux dedykowane modułom SoMLabs.

Właściwości

• Interfejs wejściowy: MIPI-DSI (DSI1.02)
• Liczba linii danych MIPI: 1–4 (do 1,5 Gb/s każda)
• Interfejs wyjściowy: eDP (embedded DisplayPort)
• Obsługiwane formaty wyjściowe:
• 4096 × 2304 px @ 18 bpp
• 2560 × 1600 px @ 60 fps
• 1920 × 1080 px @ 120 fps @ 24 bpp
• Standard wideo: eDP 1.4
• Złącze wejściowe: FPC30 (standard SoMLabs MIPI-DSI)
• Typ taśmy MIPI: FPC30, polaryzacja A-A
• Zakres temperatur pracy: –40 ÷ +85 °C
• Wsparcie programowe w systemach Linux SoMLabs
