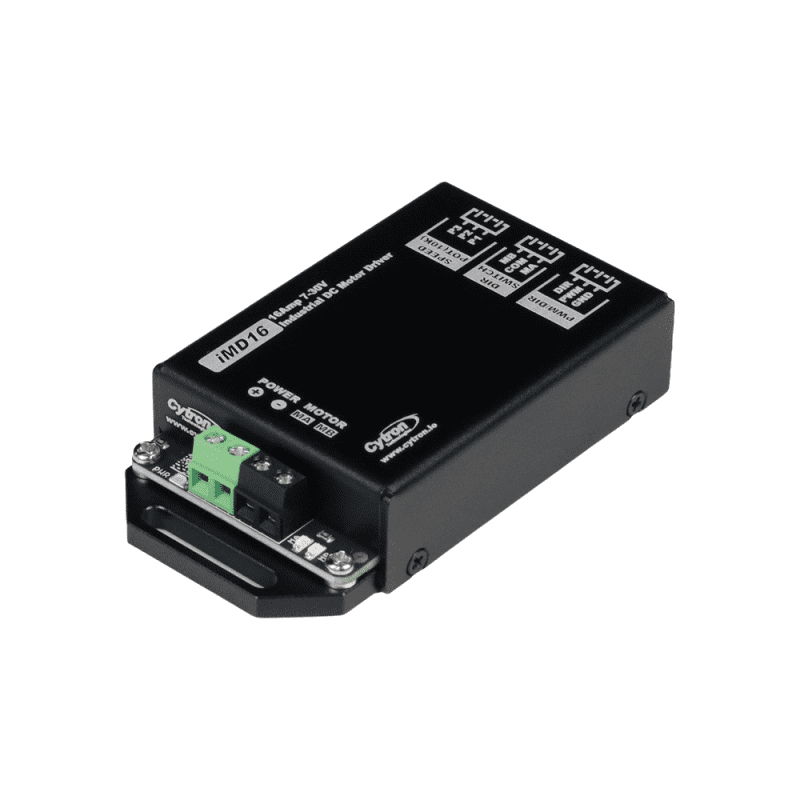

  • Widok główny
  • Widok od góry
  • Widok od boku - złącza śrubowe
  • Widok od boku - złącza JST-PH
ID: 1207631
5902186339767
140,22 zł
Brutto

114,00 zł Netto

Sterownik silnika Cytron iMD16 umożliwia sterowanie szczotkowymi silnikami prądu stałego o napięciu 7–30 V DC i prądzie ciągłym do 16 A (30 A w szczycie). Metalowa obudowa, wbudowane sterowanie ręczne oraz obsługa sygnałów PWM/DIR sprawiają, że urządzenie nadaje się zarówno do samodzielnej pracy, jak i integracji z systemami automatyki. Cytron iMD16

24h
Dostępny
Dostępna ilość: 4
Kamami jest oficjalnym dystrybutorem modułów oraz zestawów deweloperskich Cytron. Wszystkie produkty tej marki w naszej ofercie są oryginalne i pochodzą bezpośrednio od producenta.

Opis

Sterownik Cytron iMD16 przeznaczony jest do sterowania szczotkowymi silnikami DC w aplikacjach przemysłowych, automatyce, systemach transportowych, maszynach OEM oraz urządzeniach terenowych. Metalowa obudowa chroni elektronikę przed kurzem, zabrudzeniami i przypadkowym kontaktem, a jednocześnie pełni funkcję pasywnego radiatora odprowadzającego ciepło. Konstrukcja umożliwia pracę z napięciem zasilania od 7 V do 30 V DC, zapewnia prąd ciągły 16 A oraz chwilowy do 30 A (poniżej 10 s), bez konieczności stosowania wentylatora. Zaciski śrubowe ułatwiają podłączenie zasilania i silnika, a złącza JST-PH zapewniają wygodne podłączenie elementów sterujących.

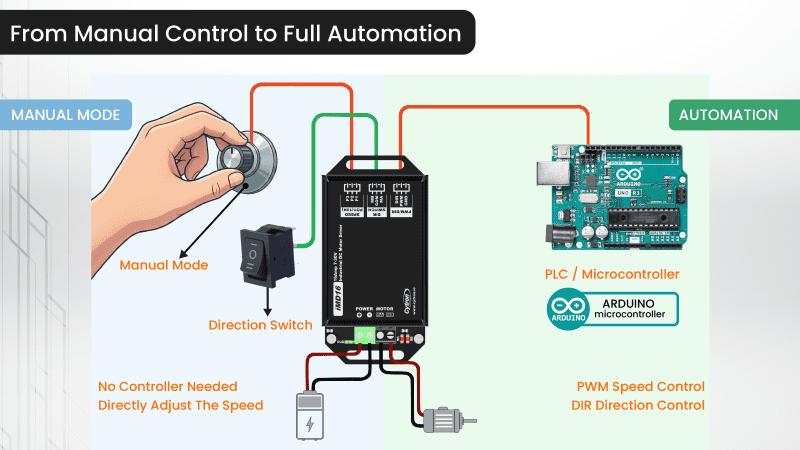

Sterowanie ręczne i automatyczne

Sterownik może pracować zarówno jako samodzielny kontroler silnika, jak i element większego systemu automatyki. Do zestawu dołączono potencjometr 10 kΩ do płynnej regulacji prędkości oraz trójpozycyjny przełącznik kołyskowy (Forward – OFF – Reverse), dzięki czemu uruchomienie napędu nie wymaga mikrokontrolera ani programowania. Po podłączeniu zewnętrznego sterownika możliwe jest przejście na sterowanie sygnałami PWM i DIR, co pozwala na współpracę z Arduino, Raspberry Pi, sterownikami PLC oraz innymi kontrolerami przemysłowymi. Wejścia logiczne akceptują sygnały od 3 V do 30 V, umożliwiając bezpośrednią współpracę z wyjściami 24 V PLC bez stosowania konwerterów poziomów logicznych.


Sterownik wyposażono w funkcję hamowania aktywowaną przy niskim poziomie sygnału PWM, sygnalizację LED informującą o zasilaniu i pracy silnika oraz wewnętrzny układ odprowadzania ciepła z wykorzystaniem metalowej obudowy. Konstrukcja nie wymaga konfiguracji ani programowania podczas pracy w trybie ręcznym, dzięki czemu urządzenie można szybko wdrożyć do pracy, a następnie łatwo rozbudować o sterowanie automatyczne.

Właściwości

  • Sterownik szczotkowych silników prądu stałego
  • Napięcie zasilania: 7–30 V DC
  • Prąd ciągły silnika: 16 A
  • Maksymalny prąd szczytowy: 30 A (do 10 s)
  • Sterowanie dwukierunkowe: przód / tył
  • Regulacja prędkości metodą PWM
  • Wbudowana funkcja hamowania
  • Sterowanie ręczne za pomocą potencjometru 10 kΩ i przełącznika Forward / OFF / Reverse
  • Sterowanie zewnętrzne poprzez sygnały PWM i DIR
  • Kompatybilność z Arduino, Raspberry Pi, PLC i sterownikami przemysłowymi
  • Zakres poziomu logicznego wejść PWM/DIR: 3–30 V
  • Wewnętrzna częstotliwość PWM: 9–11 kHz
  • Obsługiwana częstotliwość zewnętrznego PWM: DC–20 kHz
  • Metalowa obudowa pełniąca funkcję radiatora
  • Konstrukcja bez wentylatora
  • Zaciski śrubowe dla zasilania i silnika
  • Złącza JST-PH dla sygnałów sterujących
  • Diody LED sygnalizujące zasilanie i pracę silnika

W zestawie

  • Sterownik Cytron iMD16
  • Potencjometr 10 kΩ z przewodem
  • Trójpozycyjny przełącznik kołyskowy z przewodem
  • Przewód JST-PH do sterowania PWM/DIR
  • Mini śrubokręt krzyżakowy
  • Skrócona instrukcja Quick Start Guide
1207631

Cechy

Prąd wyjściowy
16 A
Ilość kanałów
1
Napięcie zasilania od
7 V
Napięcie zasilania do
30 V
