NUCLEO-F303K8
search
  • NUCLEO-F303K8
ID: 560184
5906623435975
50,17 zł
Brutto

40,79 zł Netto

Płytka NUCLEO-F303K8 oparta na mikrokontrolerze STM32F303K8T6 umożliwia tworzenie aplikacji z zaawansowanym przetwarzaniem sygnałów i precyzyjnymi pomiarami analogowymi. Zgodność z Arduino Nano i zintegrowany interfejs ST-LINK/V2-1 ułatwiają integrację i debugowanie projektów wbudowanych

24h
Dostępny
Dostępna ilość: 2

Opis

Płytka rozwojowa z mikrokontrolerem STM32F303K8T6 opartym na rdzeniu ARM Cortex-M4F, taktowanym zegarem do 72 MHz, wyposażonym w 64 kB pamięci Flash i 12 kB SRAM. Format płytki zgodny z serią STM32 Nucleo-32 (MB1180), przeznaczony do prototypowania aplikacji wymagających precyzyjnych pomiarów analogowych, sterowania silnikami lub obliczeń DSP. Na pokładzie zintegrowano interfejs programowania/debugowania ST-LINK/V2-1 z możliwością pracy jako klasy USB: Virtual COM port, Mass storage i debug. Dostęp do pinów mikrokontrolera zapewniają złącza zgodne z Arduino Nano, ułatwiające integrację z istniejącymi modułami i płytkami rozszerzeń.

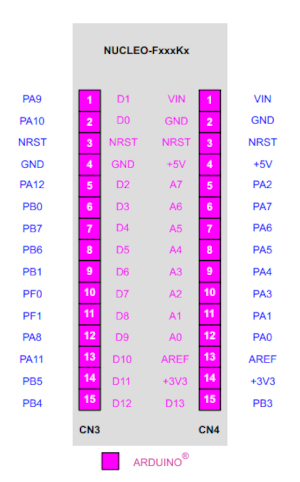

Opis wyprowadzeń NUCLEO-F303K8 - pinout
Opis wyprowadzeń NUCLEO-F303K8 - pinout

Właściwości

  • Mikrokontroler STM32F303K8T6 (ARM Cortex-M4F z FPU, 72 MHz, 64 kB Flash, 12 kB SRAM + 4 kB CCM RAM)
  • Wbudowany programator/debugger ST-LINK/V2.1 z wyjściem SWD
  • Trzy tryby pracy portu USB:
    • Virtual COM
    • Mass Storage
    • Debug
  • Złącze micro USB z funkcją reenumeracji
  • Rozmieszczenie wyprowadzeń zgodne z Arduino Nano
  • Wlutowane złącza goldpin dla pinów I/O
  • Interfejsy peryferyjne:
    • 1 × I²C
    • 1 × SPI
    • 2 × USART
    • 1 × CAN
    • 14 × kanałów dotykowych (pojemnościowych)
    • 2 × ADC 12-bitowe, łącznie 9 kanałów
    • 1 × DAC 12-bitowy, 3 kanały
    • 2 × komparatory analogowe
    • 1 × wzmacniacz operacyjny
  • Timery:
    • 1 × 32-bitowy (4 kanały)
    • 2 × 16-bitowe (4 kanały)
    • 1 × 16-bitowy (2 kanały)
    • 2 × 16-bitowe (1 kanał)
    • 1 × RTC
    • 1 × SysTick
    • 2 × Watchdog
  • Wbudowana jednostka CRC
  • 7 kanałów DMA
  • Zasilanie przez USB lub zewnętrzne źródło 5 V / 3,3 V
  • Trzy diody LED: komunikacja USB (LD1), zasilanie (LD2), użytkownika (LD3)
  • Przycisk reset
  • Możliwość pracy jako samodzielny programator SWD
  • Możliwość pracy w trybie niskiego poboru mocy
  • Wbudowany oscylator 8 MHz i generator 32,768 kHz (RTC)
  • Zgodność z ARM mbed
  • Obsługa środowisk programistycznych STM32CubeIDE, IAR Embedded Workbench, Keil MDK, GCC
  • Wymiary 18,4 mm × 58,4 mm
560184

Cechy

Mikrokontroler
STM32F303K8T6
Pamięć Flash
64 kB
Liczba I/O
14
Ethernet
Brak
Moduł WiFi
Nie
Moduł Bluetooth
Nie
Slot microSD
Nie
Długość
50,3 mm
Szerokość
18,5 mm
Rodzaj złącza USB
microUSB typu B

Producent BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20

Osoba odpowiedzialna BTC Korporacja sp. z o. o. Lwowska 5 05-120 Legionowo Polska sprzedaz@kamami.pl 22 767 36 20
