NUCLEO-L432KC - zestaw startowy z mikrokontrolerem STM32L432KC

Opis

Moduł NUCLEO-L432KC stanowi płytkę ewaluacyjną z serii Nucleo-32 z mikrokontrolerem STM32L432KCU6 opartym na rdzeniu ARM Cortex-M4 z jednostką zmiennoprzecinkową i taktowaniem do 80 MHz. Układ należy do energooszczędnej serii STM32L4 i oferuje wysoką wydajność przy niskim poborze mocy. Płytka umożliwia szybkie prototypowanie aplikacji embedded, w tym projektów wykorzystujących łączność szeregową, sterowanie silnikami, akwizycję danych analogowych czy interfejsy czujników.

Moduł wyposażony w zintegrowany programator i debugger ST-LINK/V2-1 obsługujący interfejs SWD oraz wirtualny port USB umożliwiający komunikację szeregową z komputerem. Złącze Micro USB pełni funkcję zarówno zasilania, jak i interfejsu programowania. Płytka zgodna z formatem Arduino Nano, co ułatwia rozszerzanie funkcjonalności przy użyciu nakładek i modułów zgodnych z tym standardem.

Układ STM32L432KCU6 dysponuje 256 kB pamięci Flash, 64 kB RAM, przetwornikiem ADC 12-bit, dwoma przetwornikami DAC, komparatorem, kontrolerem DMA, interfejsami UART, SPI, I2C, a także zintegrowanym wzmacniaczem operacyjnym i obsługą magistrali CAN. Dostępne jest RTC, liczne linie GPIO wyprowadzone na złącza goldpin.

Na płytce umieszczono trzy LEDy (zasilania, komunikacji i użytkownika) oraz przycisk RESET. Zasilanie odbywa się poprzez port USB lub zewnętrzne źródło napięcia zasilania przez piny VIN, +5 V lub +3,3 V. Układ może zasilać dodatkowe moduły podłączone przez złącza Arduino.

Właściwości

• Mikrokontroler STM32L432KCU6 (ARM Cortex-M4, 80 MHz, 256 kB Flash, 64 kB RAM) w obudowie UFQFPN32
• Zgodny z płytkami Arduino Nano
• Zintegrowany programator/debugger ST-LINK/V2-1 z obsługą USB debug, VCP i mass storage
• Złącze Micro USB do zasilania i programowania
• Trzy LEDy: zasilania (PWR), komunikacji (COM) i użytkownika (LD3)
• Przycisk RESET
• Interfejsy: UART, SPI, I2C, CAN, ADC 12-bit, DAC, komparator, RTC, kontroler DMA
• Wbudowany wzmacniacz operacyjny
• Zakres napięcia zasilania: 3 V – 12 V (z portu lub zewnętrznego źródła)

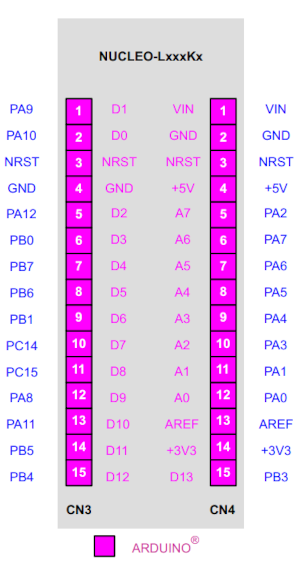

• Wyprowadzenia pinów na złącza goldpin kompatybilne z Arduino Nano
• Wsparcie dla środowisk: STM32CubeIDE, IAR Embedded Workbench, MDK-ARM
• Obsługa bibliotek HAL i pakietu STM32Cube
