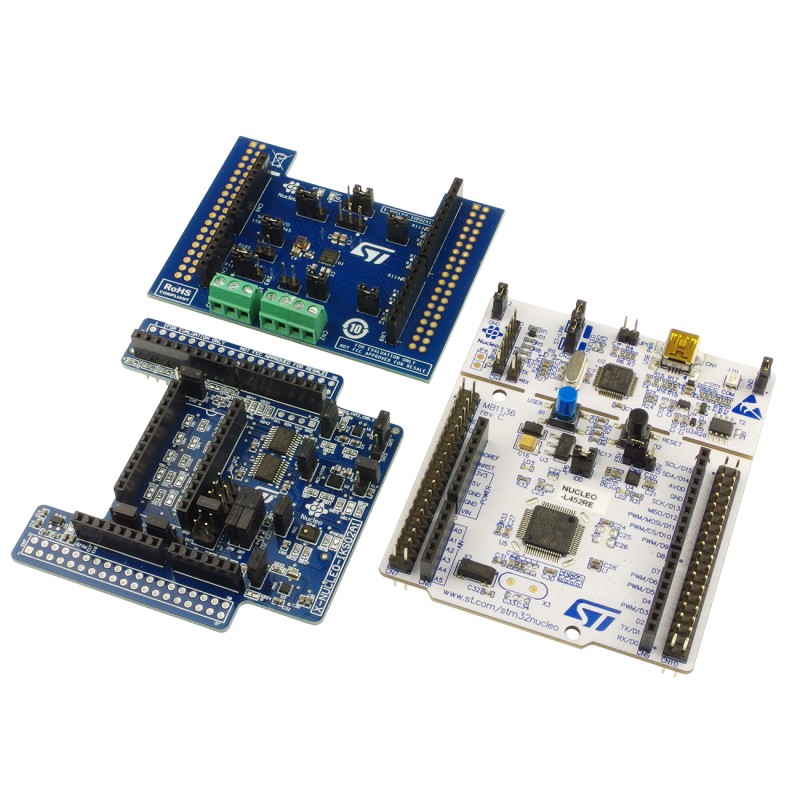

P-NUCLEO-IOD02A1 - zestaw IO-Link device z X-NUCLEO-IOD02A1 + NUCLEO-L452RE

Opis

P-NUCLEO-IOD02A1 to zestaw STM32 Nucleo złożony z NUCLEO-L452RE, X-NUCLEO-IOD02A1 oraz X-NUCLEO-IKS02A1. Jest przeznaczony do zastosowania jako urządzenie IO-Link device. X-NUCLEO-IOD02A1 oferuje warstwę fizyczną urządzenia, NUCLEO-L452RE implementację stosu IO-Link, zaś X-NUCLEO-IKS02A1 zestaw czujników.

Komunikacjia IO-Link jest rozwiązaniem dla modułów I/O, który przeznaczony jest do współpracy z czujnikami i elementami wykonawczymi. Jest to nowy standard, który umożliwia integrację każdego urządzenia w sieci w ten sam sposób i w całym obszarze automatyki. Pakiet STM32 Nucleo zapewnia przystępne cenowo i łatwe w użyciu rozwiązanie do zaimplementowania aplikacji IO-Link.

Właściwości

• X-NUCLEO-IOD02A1
  • Oparty na podwójnym transceiverze L6364Q IO-Link:
  • 2-kanałowa (CQ i DIO) warstwa IO-Link PHY
  • IO-Link DLL (program obsługi sekwencji M i suma kontrolna)
  • Wykrywanie wybudzenia
  • Pin diagnostyczny z obsługą przerwania
  • Interfejsy SPI i UART
  • Stabilizatory liniowe 50 mA 3,3 V i 5 V
  • Przetwornica 50 mA (5 do 10,8 V)
  • Zabezpieczenie przed przeciążeniem z regulowanym progiem
  • Ochrona przed przegrzaniem z regulowanym progiem wyłączenia
  • Pełna odwrotna polaryzacja
  • Zabezpieczenia przed przerwaniem przewodu uziemiającego i VCC
  • Obudowa QFN-20L (4 x 4 x 0,9 mm)
  • Zakres napięcia roboczego od 5 do 35 V
  • Czerwona i zielona dioda LED do diagnostyki
  • Emisje promieniowane (pola EM 30 MHz-1 GHz) <40 dB µV/m
  • Odporność na zakłócenia przewodzone (150 kHz-80 MHz) ≤ 10 V
  • Odporność na pola RF EM (80 MHz-1 GHz) ≤ 10 V/m
  • Odporność na pola RF EM (1 GHz-2,7 GHz) ≤ 3 V/m
  • Odporność na impuls SURGE (sprzężenie 500 Ohm) ≤ ± 1,2 kV
  • Odporność na kontakt ESD/powietrze ≤ ± 3 kV
  • Odporność na szum BURST ≤ ± 1 kV
  • Kompatybilny z płytkami rozwojowymi STM32 Nucleo
  • Wyposażony w złącza Arduino UNO R3
• X-NUCLEO-IKS01A2
  • 3- osiowy akcelerometr (±2/±4/±8/±16) i żyroskop (±125/±250/±500/±1000/±2000 dps) (układ ISM330DHCX)
  • 3-osiowy magnetometr (±50 gauss) (układ IIS2MDC)
  • 3-osiowy niskiej mocy akcelerometr (±2/±4/±8/±16 g) (układ IIS2DLPC)
  • Cyfrowy mikrofon (-26 dBFS, ±3 dB) (układ IMP34DT05)
  • Złącze DIL24 dla dodatkowych czujników
  • Bezpłatne biblioteki kompatybilne z STM32Cube
  • Zgodność RoHS i WEEE
• NUCLEO-L452RE

  • Mikrokontroler STM32L452RET6 w obudowie LQFP64
  • Dwa typy złącz:
  • Złącza ST Zio wspierające standard Arduino Uno V3
  • Złącza ST morpho pin header z pełnym dostępem do pinów GPIO mikrokontrolera
  • Płytka wspierana przez system programowania ARM mbed
  • Wbudowany programator i debugger ST-LINK/V2-1 ze złączem SWD do programowania zewnętrznych układów
  • Wbudowane zworki umożliwiające rozłączenie programatora od mikrokontrolera na płytce PCB
  • Tryb pracy programatora jako wirtualnego portu COM, pamięci masowej, portu do debugowania programu
  • Elastyczne zasilanie płytki
  • Zasilanie 5 V z ST-LINK/V2-1 USB VBUS
  • Zewnętrzne źródło zasilania 3,3 V, 5 V lub 7 - 12 V ze złącz ST Zio lub ST morpho
  • Jedna dioda led dostępna dla użytkownika
  • Dwa przyciski: użytkownika, RESET
  • Dodatkowe źródło sygnału zegarowego w postaci LSE (Low Speed Clock), 32,768 KHz
  • Pełna kompatybilność z wszechstronnymi bibliotekami HAL zawierającymi wiele przykładów użycia peryferiów mikrokontrolera i układów STMicroelectronics
  • Wspierany szeroki zakres oprogramowania deweloperskiego takiego jak: IAR, Keil, GCC-based IDEa, ARM mbed

W zestawie

• NUCLEO-L452RE
• X-NUCLEO-IOD02A1
• X-NUCLEO-IKS02A1
